750W微型水力发电管路组件结构设计

　　这套管路组件是面向小型分布式水力发电场景开发的核心过流部件，适配750W功率等级的微型水力发电单元，主要应用在山区零散溪流引水发电、农户自建微型水电站点、偏远无电区域小型离网供电系统中，也可作为小型输水管道余压回收发电的配套过流结构，解决低水头、小流量工况下的水流导向、通断控制与发电单元进水匹配问题。从结构设计逻辑来看，整套组件优先考虑现场安装的适配性，底部采用标准法兰连接结构，可直接对接预制的水泥支墩或者预埋输水管道出口，法兰盘上的螺栓孔位按照通用给排水管路的安装规范排布，现场安装时不需要额外加工转接件，降低现场施工的适配难度。垂直段的管体采用加厚壁厚设计，因为靠近进水端的位置水流压力波动较大，

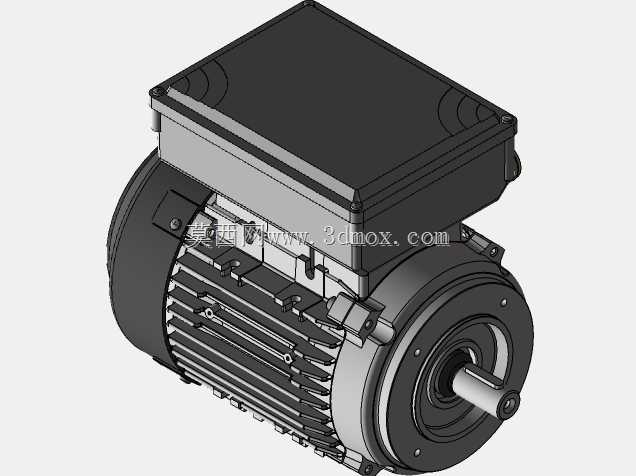

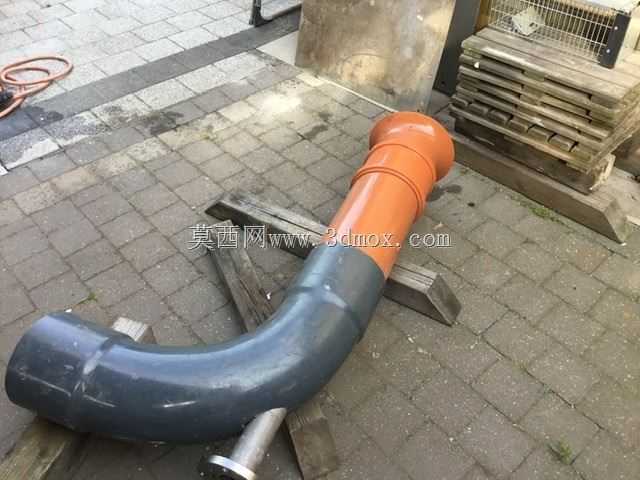

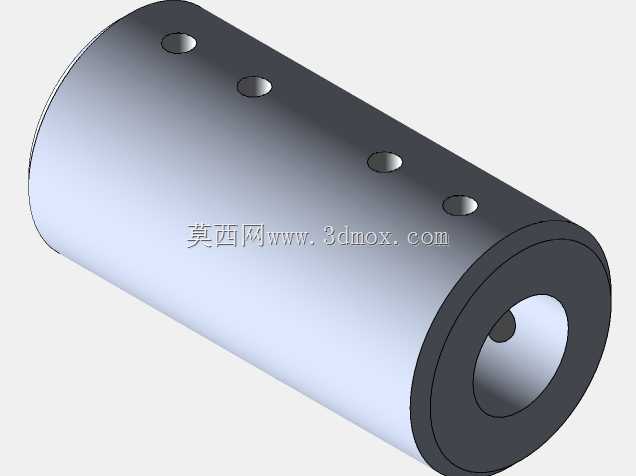

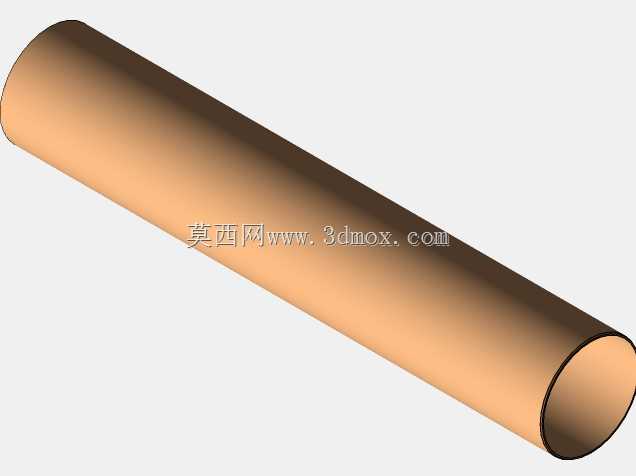

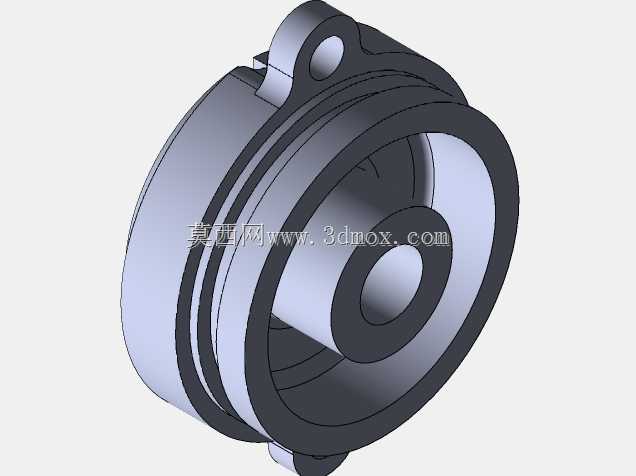

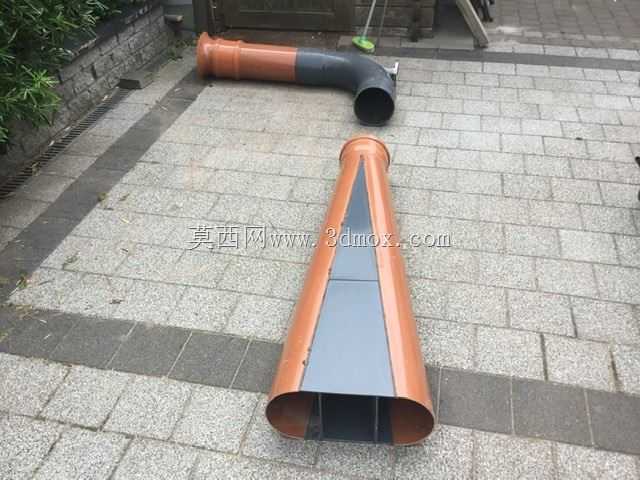

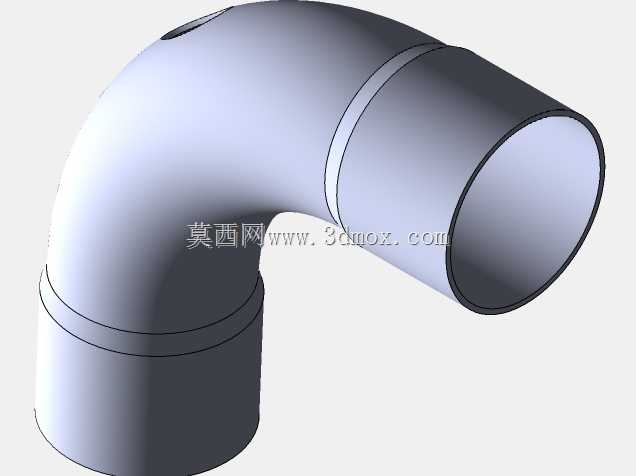

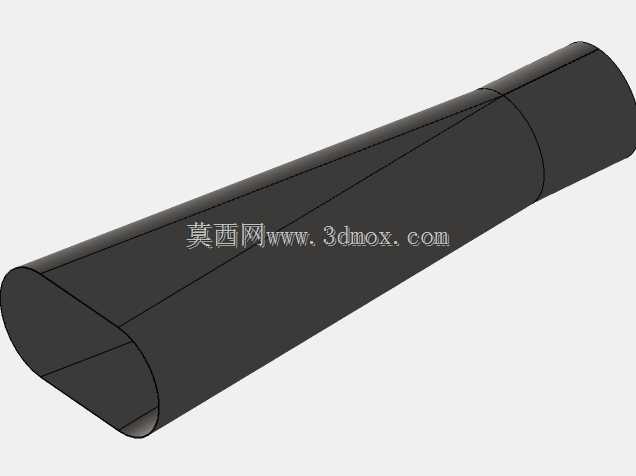

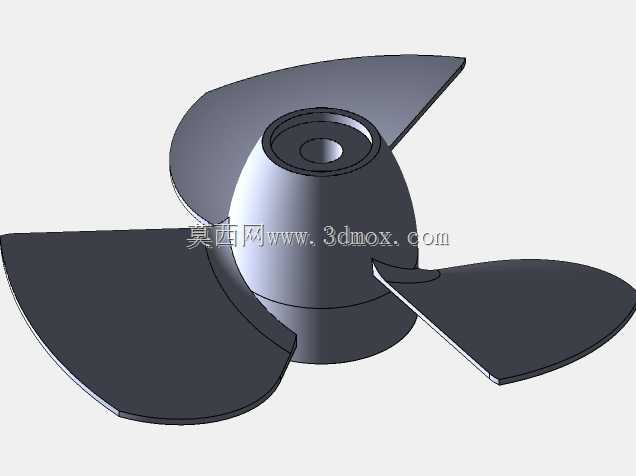

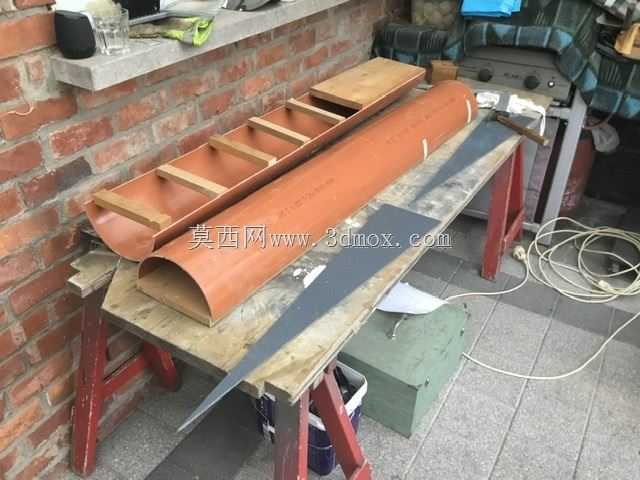

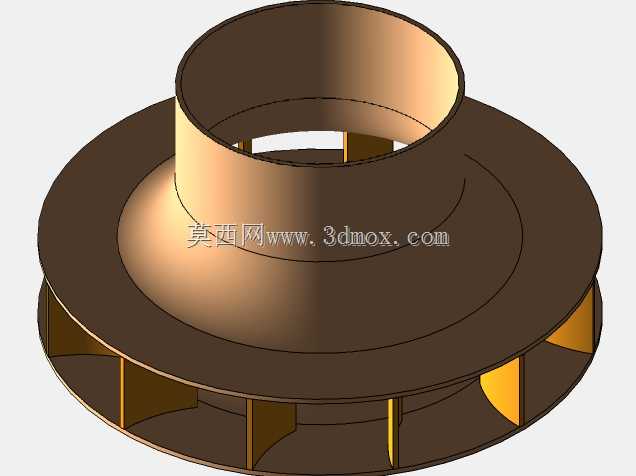

　　尤其是在阀门快速启闭的过程中会产生短暂水锤效应，加厚管壁可以有效抵消瞬时压力冲击，避免管路出现开裂或者连接部位渗漏的问题。弯管段采用大曲率半径的平滑过渡结构，没有采用直角弯折的设计，目的是减少水流在转向过程中的水头损失，让水流能够以更平顺的流态进入水平段的导叶区域，提升水流能量的利用效率，毕竟微型发电场景本身水头和流量都有限，每减少一点局部阻力损失，都能直接提升最终的发电输出效率。水平段的长管结构是水流进入发电叶轮前的整流段，足够的长度可以让经过弯管转向的紊乱水流逐步调整为层流状态，避免紊流直接冲击导叶和叶轮造成的能量损耗，同时也能减少水流脉动带来的机组振动问题，提升整套发电装置运行的稳定性。

　　顶部安装的手动截止阀是整套管路的控制部件，在设计时特意选用了更大通径的进口导叶匹配结构，替换了早期型号中采用的小通径截止阀，解决了旧型号中阀门通径不足导致的进水流量受限问题，阀门的操作手柄设置在垂直管段的侧上方，操作人员站在地面就可以直接完成启闭操作，不需要攀爬或者借助额外工具，日常运维的便利性更高。之前测试阶段暴露的自动截止阀短弯管结构问题，在这次改型中直接做了移除处理，因为自动截止阀的结构在小流量工况下容易出现误动作，而且额外的短弯管会增加不必要的局部阻力，简化后的管路结构不仅减少了故障点，也进一步降低了水流的沿程损失。整套组件的安装边界需要提前在现场做预留，垂直段的安装高度要匹配进水渠道的水位高度，

　　保证进水口能够完全淹没在水面以下，避免吸入空气造成水流断续；水平段的末端直接对接发电单元的叶轮仓，对接位置采用密封圈做端面密封，防止高压水从连接缝隙渗漏。管路上的连接抱箍都采用快拆式结构，后期检修的时候不需要整体拆卸管路，只需要松开对应位置的抱箍就可以更换密封件或者清理管内淤积的泥沙，适合山区缺乏专业维修工具的使用场景。在流道设计过程中，所有的内壁连接处都做了圆弧过渡处理，没有突兀的台阶或者棱角，避免水流在这些位置产生涡流，同时也能减少泥沙在管内的淤积，尤其是在含沙量较高的山溪水源中，平滑的内壁可以让水流携带的泥沙顺利通过，不会在管内沉积造成通径缩小。垂直管段底部的支撑底座除了法兰连接结构之外，还预留了地脚螺栓的固定孔位，安装时可以通过膨胀螺栓将整个管路组件固定在混凝土基础上，避免大流量水流冲击造成管路移位，保证整套装置的运行稳定性。这套结构在设计时没有采用复杂的异形结构，所有的管段都可以采用标准管材加工制作，生产加工的难度低，适合小批量的本地化生产，降低偏远地区的设备采购和运输成本。
