带多孔工装平台的六轴焊接机械臂结构

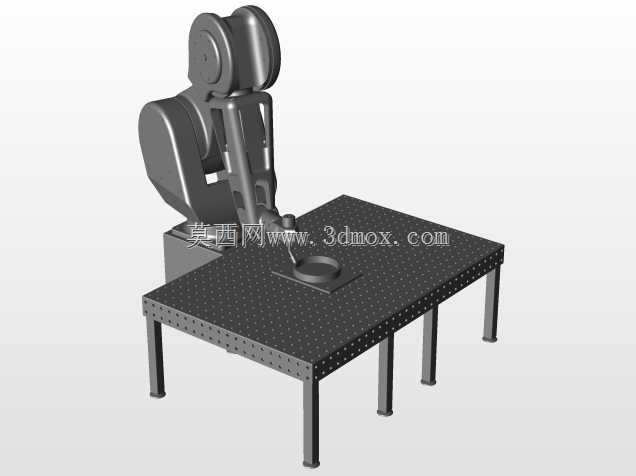

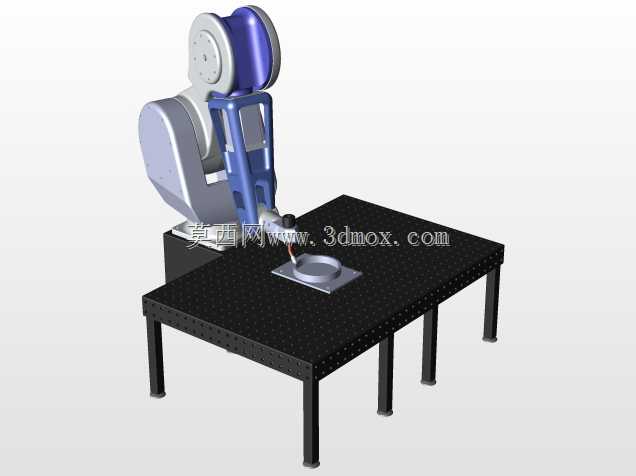

　　这套焊接作业单元的三维结构，核心围绕中小尺寸金属构件的柔性焊接需求搭建，在汽车零部件加工、五金制品焊接、小型钢结构件预制这类场景中适配性极强，能覆盖弧焊、点焊等多种常规焊接工艺的工位布局需求。整套结构分为关节式机械臂主体与多孔焊接工装平台两部分，二者的安装边界经过匹配设计，机械臂底座固定在工装平台的一角预留安装位，不会占用平台中部的工件装夹区域，同时机械臂的运动包络可以完整覆盖整个工装平台的作业面，避免出现焊接死角。机械臂采用六轴串联关节构型，从底座回转关节开始，依次设计大臂摆动关节、小臂摆动关节、腕部三个旋转关节，每个关节的转动范围都按照焊接作业的常用姿态做了限位预留，

　　大臂的抬升高度可以满足平台上最高300mm装夹高度工件的焊接需求，腕部的三个自由度可以让焊枪调整到任意需要的焊接角度，哪怕是工件内侧的角焊缝也能顺利抵达。机械臂的臂体结构采用铸铝与钢板焊接结合的构型，大臂、小臂的内部做了减重空腔设计，在保证结构刚性的前提下降低运动惯量，关节连接处的轴承安装位预留了足够的同轴度公差带，建模时已经考虑了伺服电机与谐波减速器的安装空间，走线槽沿着臂体内部布置，避免焊接过程中焊渣飞溅损坏线缆。配套的多孔工装平台采用铸铁台面设计，台面布满等间距的标准装夹孔，孔位间距按照通用焊接工装的装夹尺寸设计，可以快速搭配快速夹钳、定位块、角度支座等工装附件，不需要在台面上额外钻孔攻丝就能完成不同外形工件的定位装夹，

　　平台的四条支腿采用可调高度的结构设计，支腿底部预留了地脚螺栓安装孔，可以根据车间地面的平整度调整平台水平度，保证焊接作业时的台面稳定性。设计这套结构时，首先考虑的是焊接作业的可达性，先根据常用工件的最大外形尺寸确定工装平台的长宽边界，再反推机械臂的臂展长度与各关节的转动角度范围，避免出现臂展不足或者运动冗余过大的问题；其次考虑焊接过程的抗干扰性，机械臂底座与平台的连接位置做了加强筋设计，避免机械臂高速运动时出现振动影响焊接精度，平台台面的厚度也经过刚性校核，满负载装夹工件时的台面变形量控制在焊接工艺允许的公差范围内；另外还考虑了焊枪的安装兼容性，机械臂末端的法兰盘采用通用安装尺寸，可以适配不同型号的焊枪以及送丝机构的安装位，

　　不需要额外做转接法兰就能完成末端执行器的更换。从安装边界来看，整套单元的占地尺寸控制在小型工位的允许范围内，不需要过大的车间空间就能完成部署，机械臂在零位姿态时的最高点高度不会超过常规车间的工位防护栏高度，周边预留的维护空间也在建模时做了标注，日常维护时可以顺利拆卸各关节的端盖完成保养作业，平台下方的支腿之间预留了焊渣收集抽屉的安装空间，可以方便日常清理焊接产生的焊渣与废料。在实际应用中，这套结构可以替代人工完成重复度高、焊接环境恶劣的焊接作业，只需要提前完成工件的工装定位，就能通过机械臂的预设轨迹完成整批工件的焊接作业，焊接质量的一致性远高于人工焊接，同时多孔平台的快换特性可以快速切换不同工件的装夹方案，适配多品种小批量的焊接生产需求，建模时各部件的装配关系都按照实际生产的装配工艺做了约束，转动副的位置都预留了合理的间隙，不会出现运动干涉的问题，各部件的安装孔位、配合公差都符合机械加工的常规工艺要求，可以直接作为结构设计的参考方案用于实际设备的开发。
