法兰安装式轴向柱塞液压马达结构设计

　　在工程机械、重型装备、船舶甲板机械、冶金设备的液压传动回路里，轴向柱塞马达是把液压能转换为旋转机械能的核心执行元件，相比齿轮马达、叶片马达，它能在高压工况下保持更高的容积效率，输出扭矩密度更大，适合负载波动大、需要低速大扭矩输出的作业场景，比如挖掘机的回转机构、起重机的卷扬驱动、注塑机的锁模回转单元，都能见到这类元件的应用。

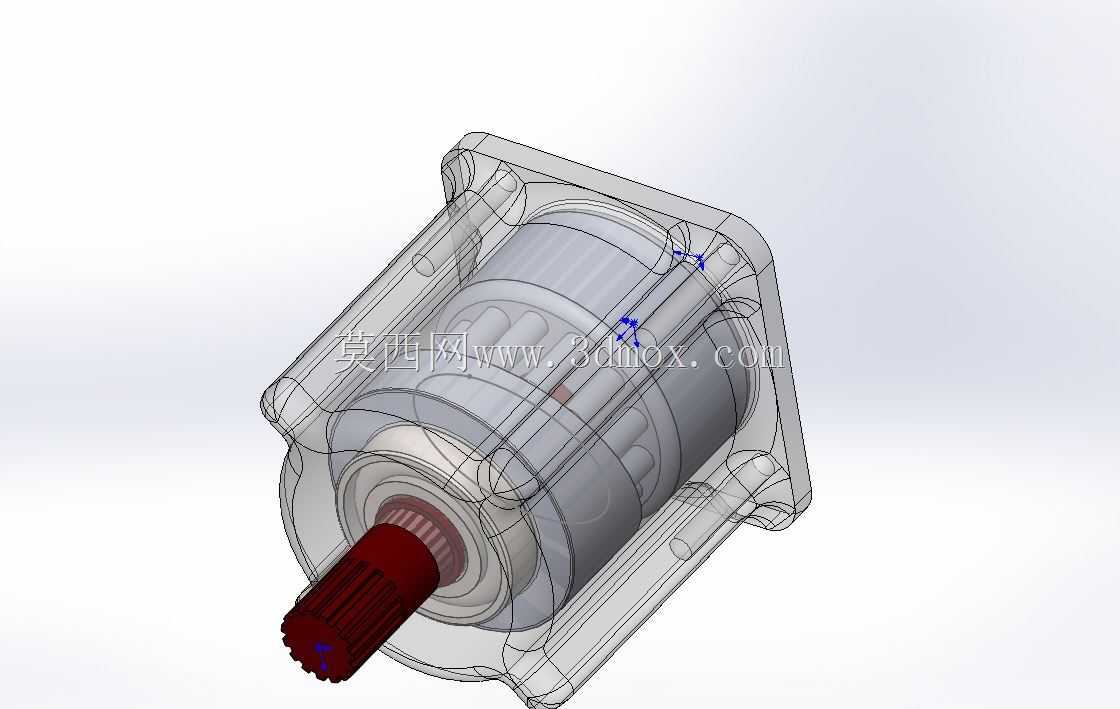

　　这次建模的轴向柱塞马达采用方形法兰安装结构，安装法兰上预留四个对称布置的通孔，适配主机安装面的螺栓固定需求，安装止口设置在法兰端面内侧，装配时可以通过止口实现快速定位，避免输出轴与主机负载端出现同轴度偏差，减少轴系运转时的偏磨风险。输出轴采用渐开线花键结构，相比平键连接，花键配合能承载更大的传递扭矩，同时在正反转切换的工况下，能减少键侧的冲击磨损，适配频繁换向的作业需求。

　　从内部结构设计来看，缸体与配流盘的配合面采用球面贴合结构，能在缸体受柱塞侧向力产生微小偏转时，自动保持配流面的密封贴合，减少高压油液的内泄漏，提升容积效率。柱塞组件采用滑靴式结构，滑靴与斜盘之间设计有静压支撑油腔，高压油通过柱塞中心的阻尼孔引入滑靴底部，在滑靴与斜盘之间形成刚性油膜，避免金属直接接触磨损，能在额定转速下长期稳定运转，降低摩擦副的温升。斜盘采用固定倾角设计，属于定量马达结构，相比变量马达结构更简单，可靠性更高，适合对排量固定、不需要无级调速的主机配套场景。

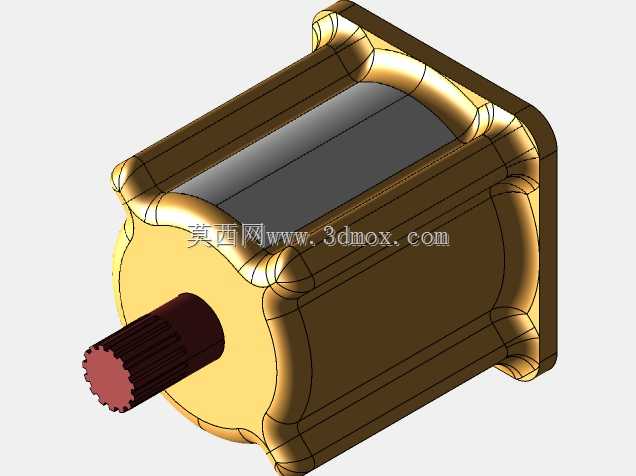

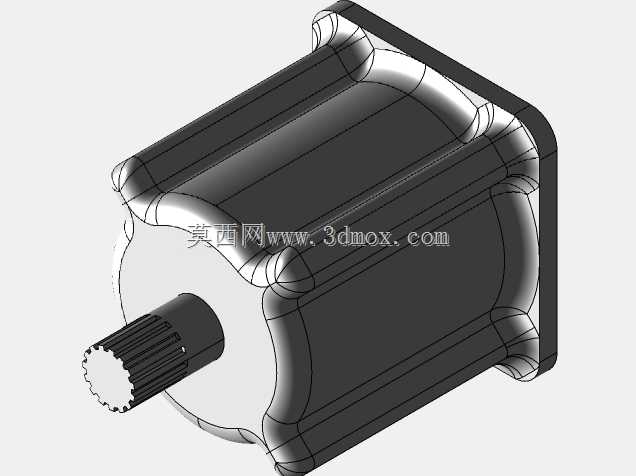

　　建模过程中，对外壳的加强筋布局做了针对性优化，法兰与壳体衔接的位置设置了过渡圆角，同时布置了四条纵向加强筋，在不额外增加壳体壁厚的前提下，提升壳体的承压能力，避免高压工况下壳体出现应力变形。壳体的回油口设置在壳体侧面低位，能保证壳体内部的泄漏油液顺利排出，避免壳体内积存油液造成轴封承压漏油。端盖与壳体的连接采用内六角螺栓均布布置，密封槽设置在端盖配合面，适配O型圈静密封，能承受额定工作压力下的密封需求，避免油液外渗。

　　在安装边界的尺寸控制上，输出轴的伸出长度做了严格限定，避免与主机侧的连接部件出现干涉，壳体的最大外轮廓尺寸适配多数主机的安装空间预留，不需要额外对主机安装位做改造就能直接替换同规格的传统马达。轴伸端的密封采用双唇口骨架油封，主唇口阻挡高压油液外泄，副唇口阻挡外部粉尘、泥水进入壳体内部，适配户外作业的工程机械、矿山设备的恶劣工况，提升元件的环境适应性。

　　从实际应用的选型角度，这类定量轴向柱塞马达可以直接匹配开式液压回路，进回油口可以正反接通实现输出轴的正反转切换，不需要额外加装换向阀的补油结构，使用维护更简便。内部的回程盘采用球面结构，能保证柱塞滑靴在斜盘上的可靠贴合，在马达高速运转时避免柱塞出现脱靴故障，提升运转的平稳性。配流盘上的减震槽设计，能在柱塞腔高低压切换的过程中，提前引入压力油进行预升压，减少压力冲击，降低运转时的噪音，改善作业现场的操作体验。
