惠斯通迪尔型光电传感安装组件结构

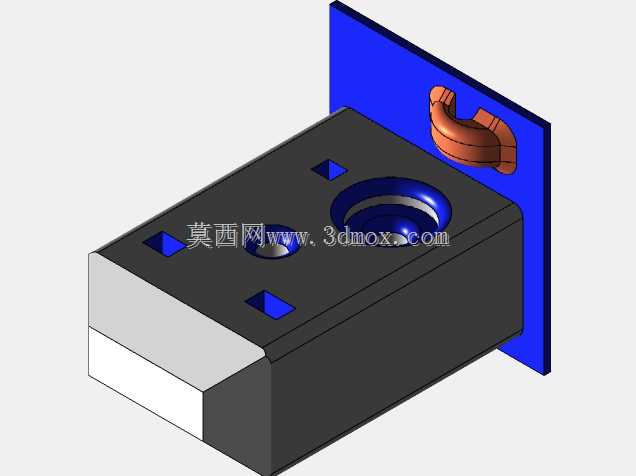

　　在工业自动化检测工位的布局中，这类带安装背板的传感组件常被用于物料到位检测、工件位置校验、流水线计数等场景，区别于裸装的传感元件，集成式的安装结构能大幅降低现场装配的调试难度，减少零散配件的管理成本。从结构设计来看，主体基座采用方正的块式造型，顶面预留的三处方形定位槽用于内部感应模组的卡装固定，中心的阶梯通孔是感应光路的传输通道，阶梯结构可适配不同焦距的透镜组安装，同时能阻挡环境杂光进入感应区，降低检测误判概率。基座前端的灰白分层结构是感应面的防护端，采用平齐式设计避免突出部分被输送线上的工件剐蹭，侧面的直角边可作为安装定位基准，装配时靠紧设备安装面即可快速找正位置，无需反复调整检测角度。

　　后侧的蓝色安装背板采用垂直于基座主体的折弯式结构，背板上的弯形卡扣是走线固定结构，传感元件的引出线缆可直接卡入卡扣内，避免设备运行过程中线缆晃动遮挡感应区域，同时也能规整走线路径，减少线缆被运动部件拉扯损坏的风险。安装边界方面，基座主体的长宽尺寸适配常规30mm间距的工业铝型材安装位，背板上预留的两个安装孔位中心距与标准型材槽口间距匹配，可直接使用T型螺栓固定，无需额外加工转接板。设计过程中优先考虑了现场维护的便捷性，基座与背板采用分体式卡接结构，更换内部感应元件时无需拆卸整个安装组件，仅需拔出基座主体即可完成元件替换，能大幅缩短设备停机维护的时间。功能特性上，这种结构的传感组件可适配漫反射、对射式等多种检测模式的元件更换，

　　基座内部的预留空间可容纳信号处理电路板，无需额外外置信号放大器，简化了外围接线的复杂度。在轻工包装、电子装配、物流分拣等行业的输送线设备中，这类集成安装结构的传感器能适应多粉尘、轻微震动的工况，块式基座的厚重结构可吸收设备运行产生的小幅震动，避免感应位置偏移导致的检测失效。设计时没有采用多余的曲面造型，所有直角边均做了微小的倒角处理，既避免装配时割伤操作人员，也不会因为倒角过大损失定位基准的精度，顶面的定位槽深度控制在2mm，既能保证感应模组卡装后不会窜动，也不会过多占用基座内部的布线空间。后侧的卡扣采用圆弧过渡造型，卡装线缆时不会损伤线缆外皮，卡扣的开口尺寸适配常规3-5mm外径的传感线缆，卡入后能提供足够的抱紧力，即使设备运行时产生持续震动，线缆也不会从卡扣中脱出。
