十字形多孔钣金网格传感承载结构

　　做了快十年机械结构设计，经手的传感配套钣金件少说也有上百套，这次练手做的十字形多孔网格结构，最初是给车间里分布式压力传感阵列做配套承载面板用的，之前用的整板冲孔件要么边缘安装位干涉，要么气流导通性不够，在温湿度联动的传感场景里容易积凝露影响检测精度，索性重新搭了这个构型。

　　先说实际应用场景，这类网格结构最常出现在工业传感检测工位的承载面，比如自动化产线上的工件到位检测平台、环境传感模组的通风防护面、精密称重传感的均载衬板，之前给电子组装线做的检测工位，就需要这种既能够让检测光束、气流顺利穿透，又能给上方待检测工件提供稳定支撑的结构，要是用密孔整板，四个方向的安装走线很难处理，传感器的接线头经常会和板边磕碰，时间久了绝缘层磨破就会出信号干扰的问题。

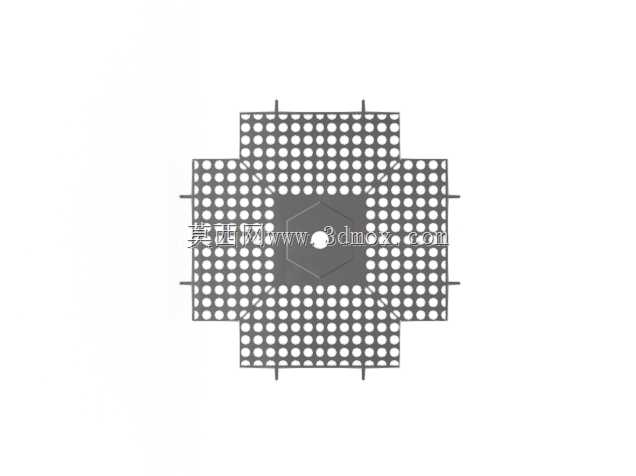

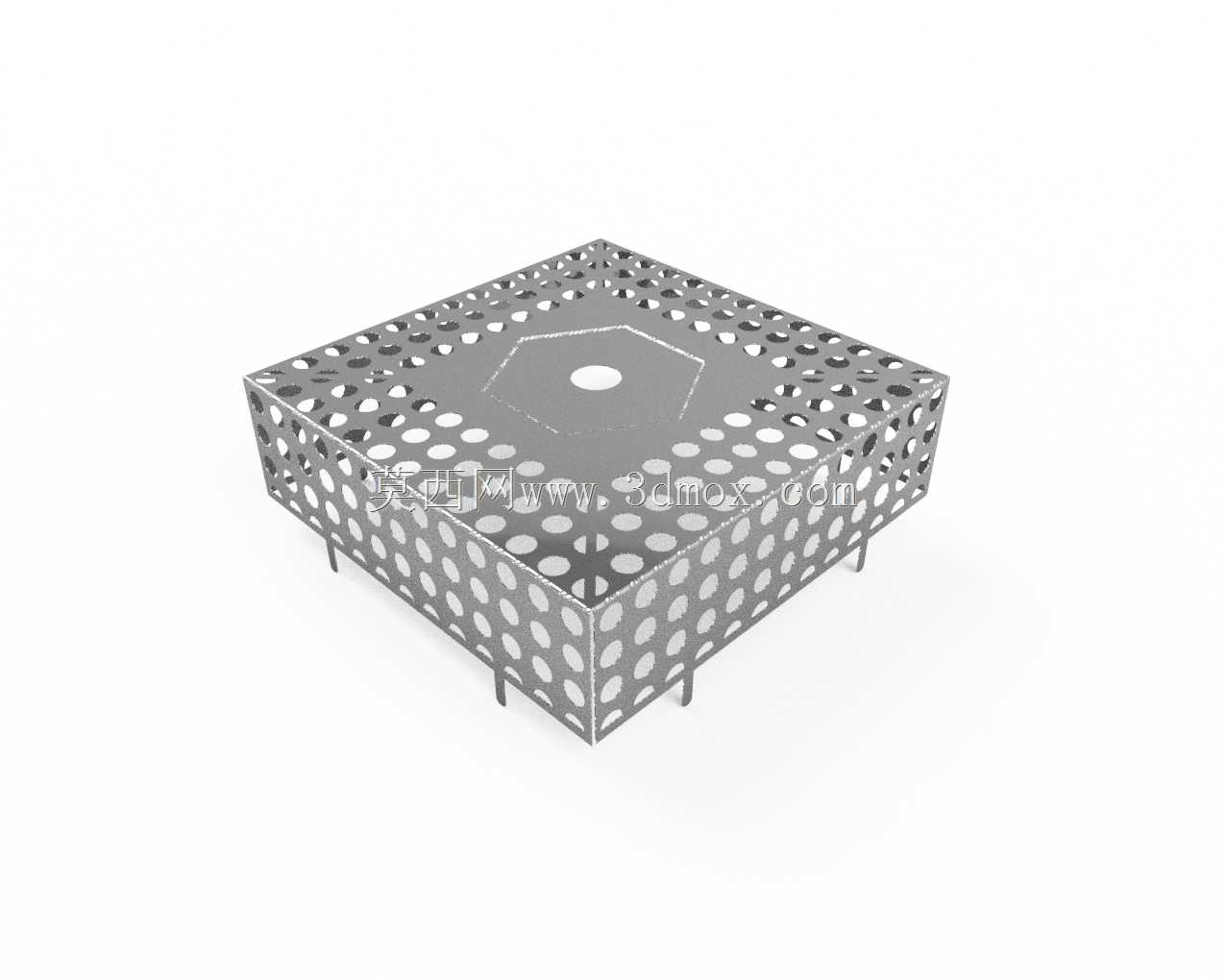

　　从功能特性上看，这个十字外伸的构型不是随便画的，四个方向的伸出臂刚好对应传感模组四个方向的安装固定位，每个臂上的冲孔密度和中心区域做了区分，中心区域是传感核心的对应位置，孔位排布更密，透光、透气的均匀性更好，不会因为实体部分遮挡导致传感检测出现盲区；臂部的孔位间距稍大，是为了保证安装时的结构强度，毕竟打螺丝固定的时候如果孔离安装边太近，钣金折弯或者锁附的时候很容易出现开裂变形。整个结构用钣金工艺成型，厚度选的是常用的1.5mm冷轧板规格，冲孔的毛刺方向统一朝向非安装面，避免刮伤传感模组的表面涂层。

　　设计思路上最开始也踩过坑，一开始画的是正方形整板，四个角做安装孔，结果模拟装配的时候发现，传感模组侧面的插接件刚好被板边挡住，要接插件就得把板裁掉四个角，裁完之后板的结构对称性被破坏，受力的时候中心区域容易出现翘曲，后来干脆把四个非安装方向的实体部分去掉，做成十字外伸的结构，既给侧面插接件留出了操作空间，还减轻了整体重量，算下来重量比原来的整板轻了近40%，安装的时候单人就能操作，不需要额外的辅助工装。

　　尺寸和安装边界这块是反复核对过的，中心承载区的尺寸刚好覆盖常用的3cm见方的传感核心面，四个伸出臂的长度统一，安装孔的中心距匹配标准的工业铝型材安装槽间距，不需要额外做转接件就能直接固定在型材框架上；冲孔的孔径选的是3mm，孔间距5mm，这个参数是之前做通风类钣金件反复验证过的，既不会因为孔太大导致小尺寸工件卡滞，也不会因为孔太小影响气流或者光线的穿透率，边缘的折弯边高度做了5mm，刚好能卡在传感模组的定位凸台上，装配的时候不需要额外打定位销，对准凸台放下去就能找到正确的安装位置，锁附螺丝的时候不会出现偏移。

　　实际使用的时候，这种网格结构还有个额外的好处，就是落尘或者切削液溅到表面的时候，能直接从孔位漏下去，不会在表面积攒影响传感精度，之前用的无孔或者少孔的面板，每隔一周就得拆下来清理表面积攒的铝屑，不然称重传感的数值会飘，用了这个网格结构之后，清理周期能拉长到一个月以上，维护的工作量小了很多。另外在结构强度校核的时候，特意在四个安装臂的根部做了微小的圆角过渡，避免应力集中，之前做的类似结构直角过渡的位置，在长期受振动的工位上用了半年就出现了裂纹，改成圆角过渡之后，模拟振动测试的疲劳寿命提升了两倍多，完全能满足工业现场三班倒的使用强度。

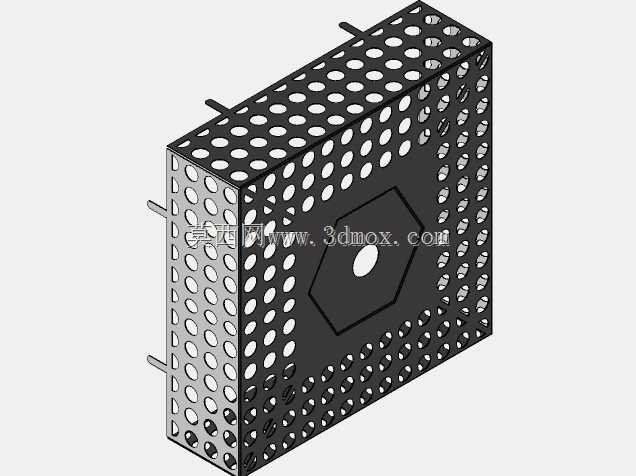

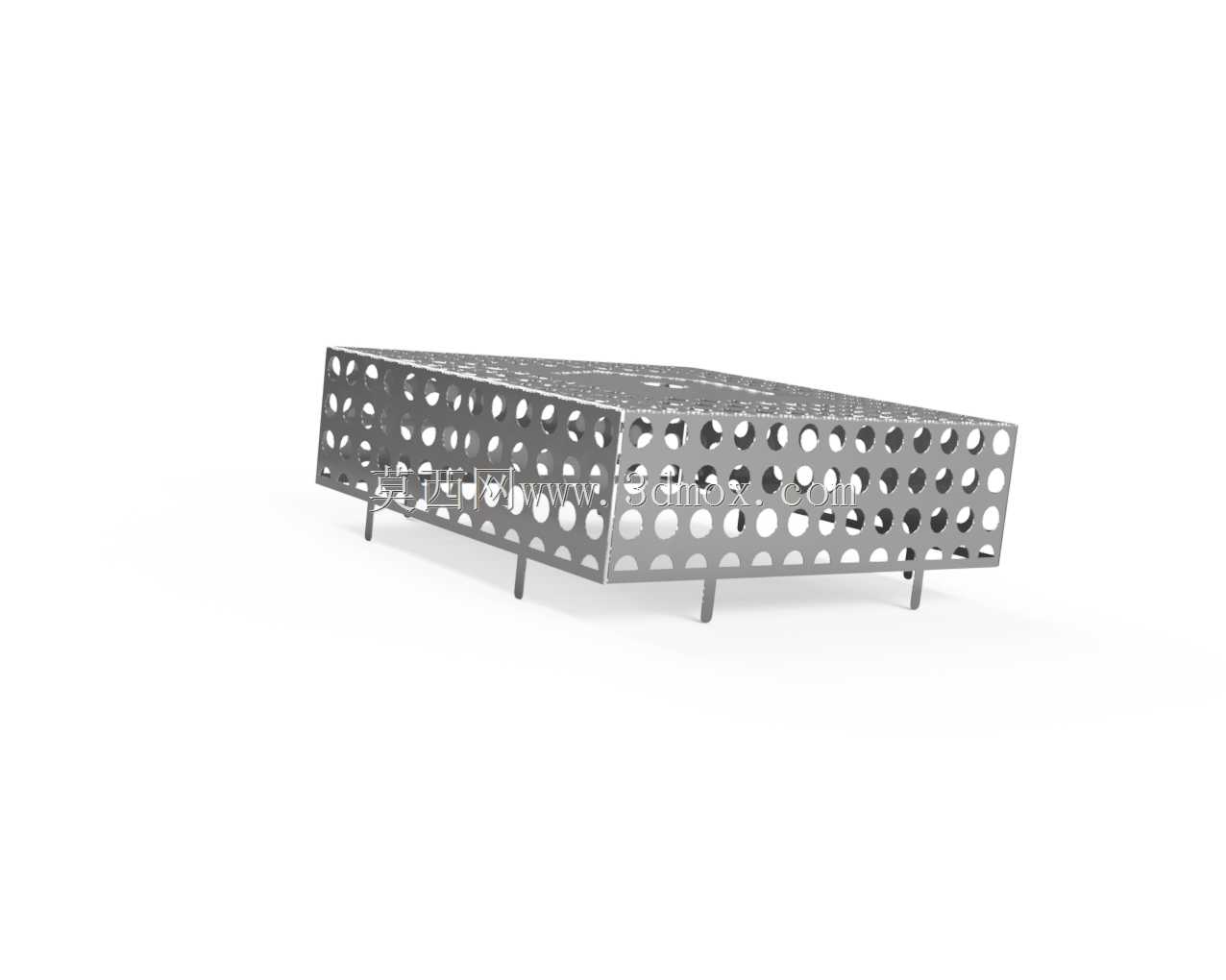

　　还有个细节是中心区域的避让孔，正中间留的稍大一点的孔位，是给传感模组的定位柱留的，之前的整板结构没留这个孔，安装的时候得现场钻孔，位置度很难保证，经常出现传感中心和承载面中心偏移的问题，这次建模的时候直接把定位孔做在中心位置，装配的时候定位柱直接穿过去，位置度误差能控制在0.1mm以内，检测的一致性好了很多。四个伸出臂的最外端还做了小的缺口，是给走线留的位置，传感器的线缆可以直接从缺口处顺到型材的走线槽里，不会被板边压到，之前的结构线缆是从板和框架的缝隙里塞进去的，经常被夹破绝缘层，留了走线缺口之后，线缆的固定也更规整，后期检修的时候理线也方便。
