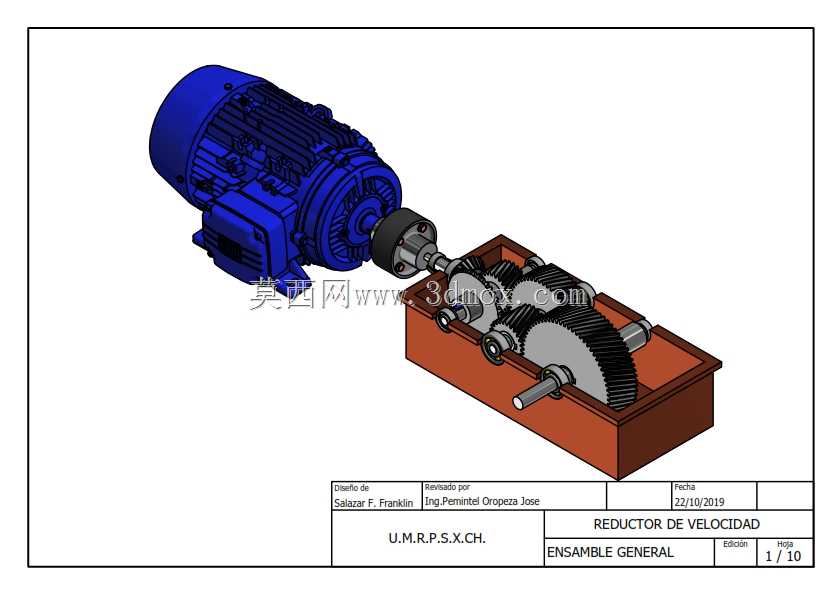

这套传动装置采用驱动电机与减速箱体直联的布局形式,输入端通过弹性联轴器将电机输出轴与减速箱高速级齿轮轴相连,可有效补偿两轴安装时的同轴度误差,吸收电机启动与负载波动时产生的小幅振动,避免齿轮副承受额外的附加径向载荷。箱体采用剖分式铸铁结构,箱体内腔预留了充足的齿轮啮合空间与润滑油储油容积,箱壁上的轴承安装孔位同轴度公差控制在IT7级以内,可保证各传动轴运转时的回转精度,减少轴承的偏磨损耗。

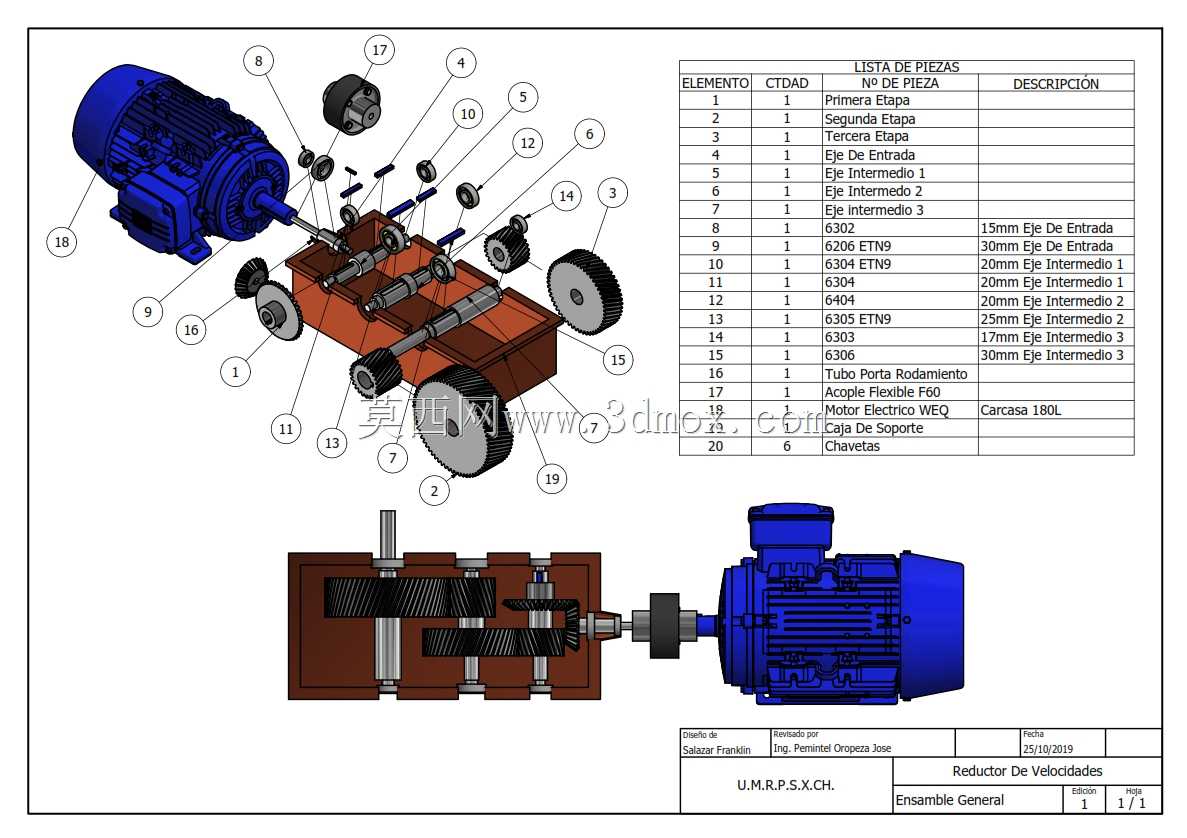

从传动路径来看,动力从高速级小齿轮输入后,首先与中间轴上的大直径斜齿轮完成第一级减速,斜齿轮的螺旋角设计为12度,相比直齿轮啮合重合度更高,传动过程更平稳,适合中高转速的输入工况;中间轴另一端的小齿轮再与输出轴上的大齿轮啮合,完成第二级减速,最终通过输出轴端的平键结构将低转速大扭矩的动力传递给下游工作机构。各级齿轮的齿宽系数取0.4,既保证轮齿有足够的接触强度与弯曲强度,又不会因齿宽过大导致载荷沿齿向分布不均的问题。
在实际工业场景中,这类减速装置常配套用于输送线驱动单元、小型物料搅拌设备、包装机械的主传动系统,以及轻工生产线的工件进给机构,可将普通异步电机1400转左右的额定输出转速降低至几十转到几百转的区间,同时将输出扭矩放大对应倍数,匹配工作端的低转速大扭矩负载需求。安装时需注意,电机与减速箱的安装基面需保证平面度不大于0.1mm/m,联轴器的轴向预留间隙控制在2-3mm,避免运转过程中因热胀冷缩导致轴端顶死。输出轴的径向负载需控制在轴承额定动载荷的30%以内,若需配套链轮、带轮等传动件,应尽量将传动件靠近轴承安装位置,减小轴的悬臂长度,降低轴的弯曲变形量。
设计过程中,各级齿轮的中心距偏差、齿侧间隙都经过匹配计算,高速级齿轮齿侧间隙取0.12-0.2mm,低速级取0.18-0.3mm,既可以补偿齿轮加工误差、箱体安装误差,又能在啮合面之间形成稳定的润滑油膜,避免轮齿出现卡滞、胶合的失效形式。箱体上设置的油位观察孔、透气塞、放油螺塞等附属结构,可方便日常运维时检查润滑油状态、更换润滑油,透气塞可平衡箱体内外气压,避免长时间运转后箱内温度升高、压力增大导致的润滑油渗漏问题。轴承端盖处采用毡圈密封结构,可有效阻挡箱体内润滑油外泄,同时防止外界粉尘、碎屑进入箱体内部污染润滑油、磨损齿轮与轴承配合面。
从安装边界来看,整套装置的重心落在减速箱体底部的安装平面上,底部四个安装脚的螺栓孔采用长圆孔设计,可在安装时小幅调整整机的轴向位置,降低现场安装的对位难度。电机的接线盒位置可根据安装现场的布线需求调整方向,适配不同方向的线缆走线,避免线缆过度弯折影响接线可靠性。输出轴的轴伸长度、键槽尺寸都符合通用传动件的安装标准,可直接配套标准联轴器、链轮、带轮等部件,无需额外加工适配结构,缩短设备组装的周期。在选型匹配时,需根据下游负载的额定扭矩、启动扭矩、每日运转时长选择对应的功率配置,若负载存在冲击载荷,还需在选型时乘以1.2-1.5的安全系数,避免轮齿过载断齿、轴承过早失效的问题。日常运维中,首次运转300小时后需更换箱体内的齿轮油,后续每运转2000小时更换一次润滑油,换油时需清理箱体底部沉积的金属磨屑,保证齿轮啮合面的润滑状态良好。
