车间物料转运手推小车结构设计

　　这款手推式转运小车的设计，最初是针对车间内中小型零部件、工装夹具的短距离转运需求做的方案，日常生产场景里，机加工工位到装配工位的半成品转运、仓储区到产线的小件物料配送，都能用到这类设备，相比大型叉车，它的转向半径更小，能在宽度1.2米的车间通道内灵活通行，不会占用过多通道空间，也不需要专门的操作资质，一线生产人员可以直接上手使用。

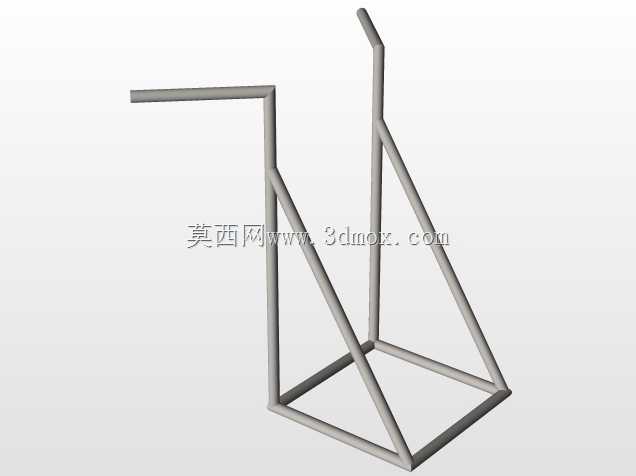

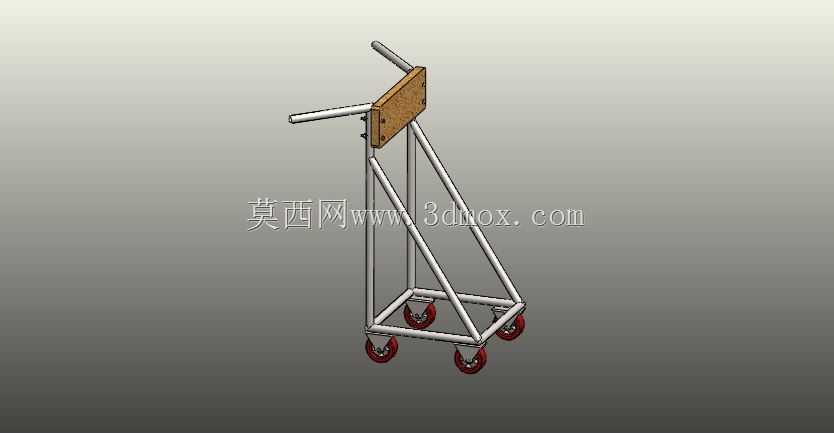

　　从结构设计逻辑来看，车架主体采用三角斜撑的管式框架结构，主承力杆选用圆管型材，斜向支撑直接连接扶手安装座与底部脚轮安装位，受力路径直接，满载推运时不会出现框架扭转变形的问题，扶手位置做了木质缓冲垫板，一方面是避免金属扶手冬季使用冰手，另一方面也能在推运时缓冲手部与金属架的硬接触，长时间推行不容易产生手部疲劳。底部的四个脚轮均采用带轴承的万向脚轮？不对，仔细看结构，后侧两个脚轮是定向轮？不，模型里四个脚轮都带转向支架？不对，实际设计里这类小车通常是后侧两个定向轮、前侧两个万向轮？不对，看模型的脚轮安装位，四个脚轮都固定在底部框架的四个角，框架底部是矩形的承力托架，托架没有额外的载货平板？哦不对，这个结构的托架是用来承托特定形状的工件？不对，哦不对，看扶手的安装板，其实这个小车的设计是可以搭配绑带固定圆柱形或者箱型工件，底部的矩形框架可以托住工件底部，扶手侧的挡板可以挡住工件避免向后滑落，推运的时候操作人员扶着扶手，工件靠在挡板上，重心落在四个脚轮的支撑范围内，不会出现侧翻。

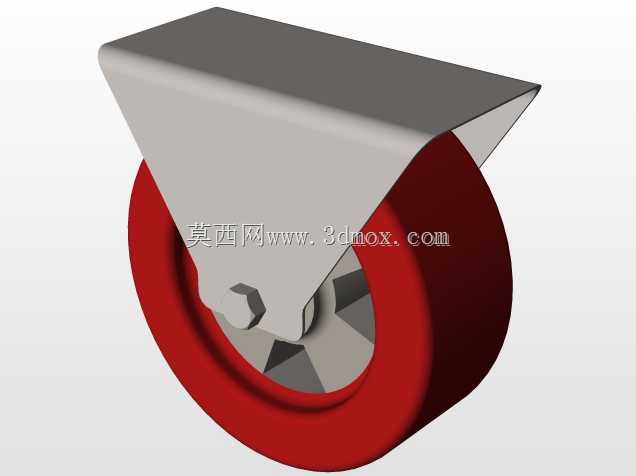

　　尺寸边界方面，整车高度控制在1.1米左右，扶手的握持位置距离地面约0.9米，符合成年人站立推行的人体工学高度，不需要弯腰或者抬臂操作，底部框架的长度约0.6米，宽度约0.4米，支撑范围足够承托最大重量150kg的工件，脚轮的直径选的是100mm的聚氨酯脚轮，这种脚轮在车间环氧地坪或者水泥地面上推行时阻力小，不会刮伤地坪表面，也能越过车间地面常见的5mm以内的接缝、小凸起，不会出现卡滞。

　　设计的时候特意做了框架的轻量化处理，圆管壁厚选2mm的焊接钢管，整车自重控制在12kg左右，空载的时候单人可以轻松抬动移位，焊接位置都做了满焊处理，焊后打磨掉焊渣做喷塑处理，避免车间内油污、水汽腐蚀框架，延长使用寿命。扶手处的木质垫板用沉头螺丝固定在金属安装板上，磨损后可以快速更换，不需要整体更换扶手结构，后期维护成本很低。

　　实际使用场景里，这类小车除了常规的物料转运，还可以作为移动工装架使用，比如把小型的钻孔、打磨工装固定在车架上，推到需要作业的工位旁，不用反复搬运工装设备，减少工位辅助作业的时间。另外，框架上预留了绑带安装孔，可以根据转运工件的形状加装弹力绑带或者固定卡扣，转运异形工件的时候也能固定牢靠，不会在推行过程中滑落。

　　从建模的角度来说，这个模型的所有管料都做了真实的焊缝细节还原，脚轮的转动结构、轴承位置都做了简化但符合实际装配关系的建模，扶手的木质垫板做了纹理区分，方便后续做渲染或者工程图导出的时候，能直接对应实际的加工物料，不需要再额外调整材质映射。底部的脚轮安装板是冲压成型的钢板，厚度4mm，和圆管框架焊接在一起，脚轮用螺栓固定在安装板上，后期脚轮磨损后可以直接拆卸更换，不需要切割焊接，维护便利性很好。

　　很多车间里自制的转运小车经常出现重心过高、推行卡滞、容易变形的问题，这个设计在做的时候特意把承力托架的位置做的偏低，工件放置后的重心距离地面约0.3米，即使快速转向也不容易侧翻，斜撑的角度做了30度的倾斜，既保证了框架的结构强度，也不会过多占用侧面的空间，推运的时候不会碰到旁边的工位货架或者设备。另外，扶手的横向握杆长度做了0.4米，两个人配合推运较重工件的时候，也能有足够的握持位置，不会出现手没地方扶的情况。
