六角法兰面不锈钢自钻紧固螺钉结构

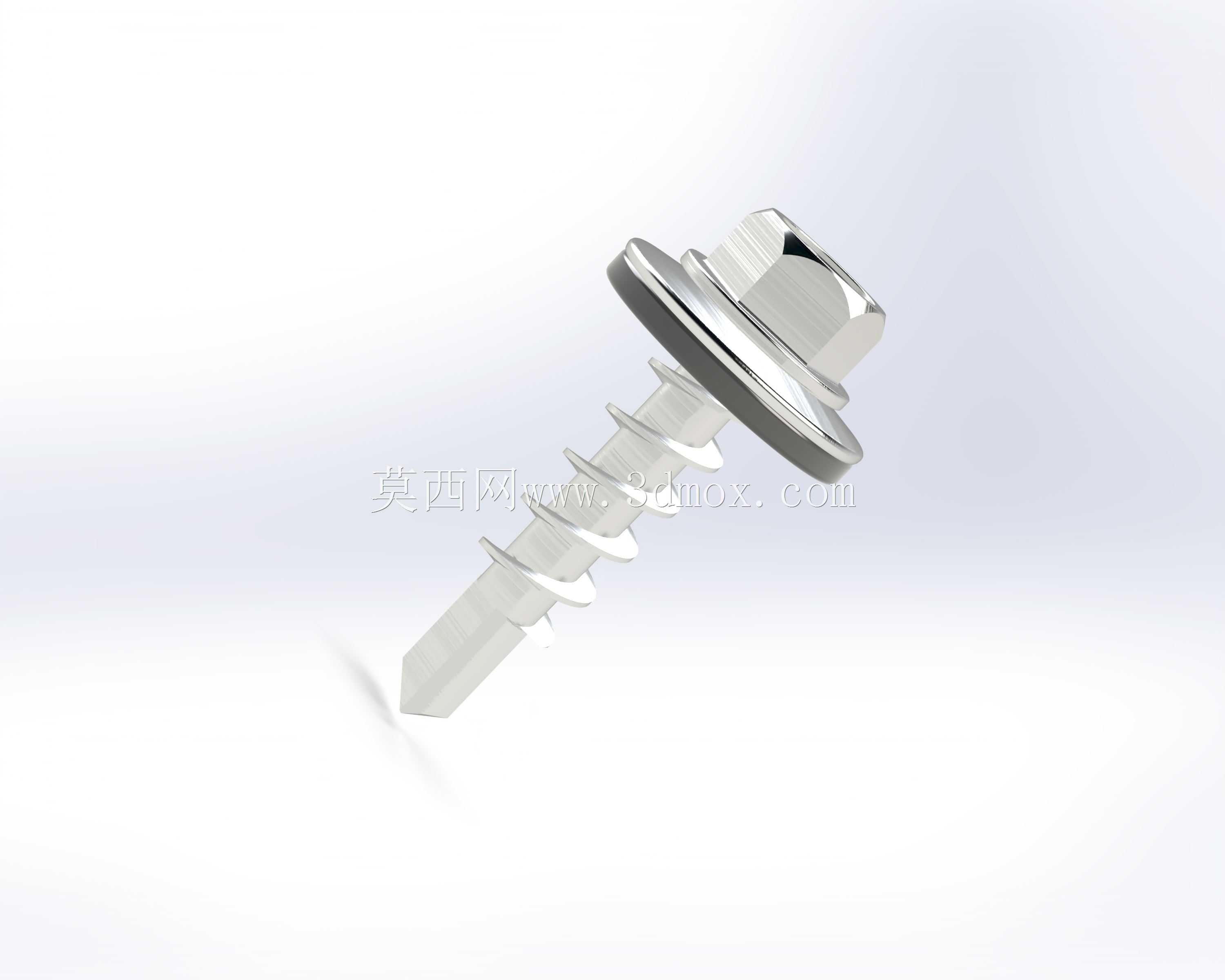

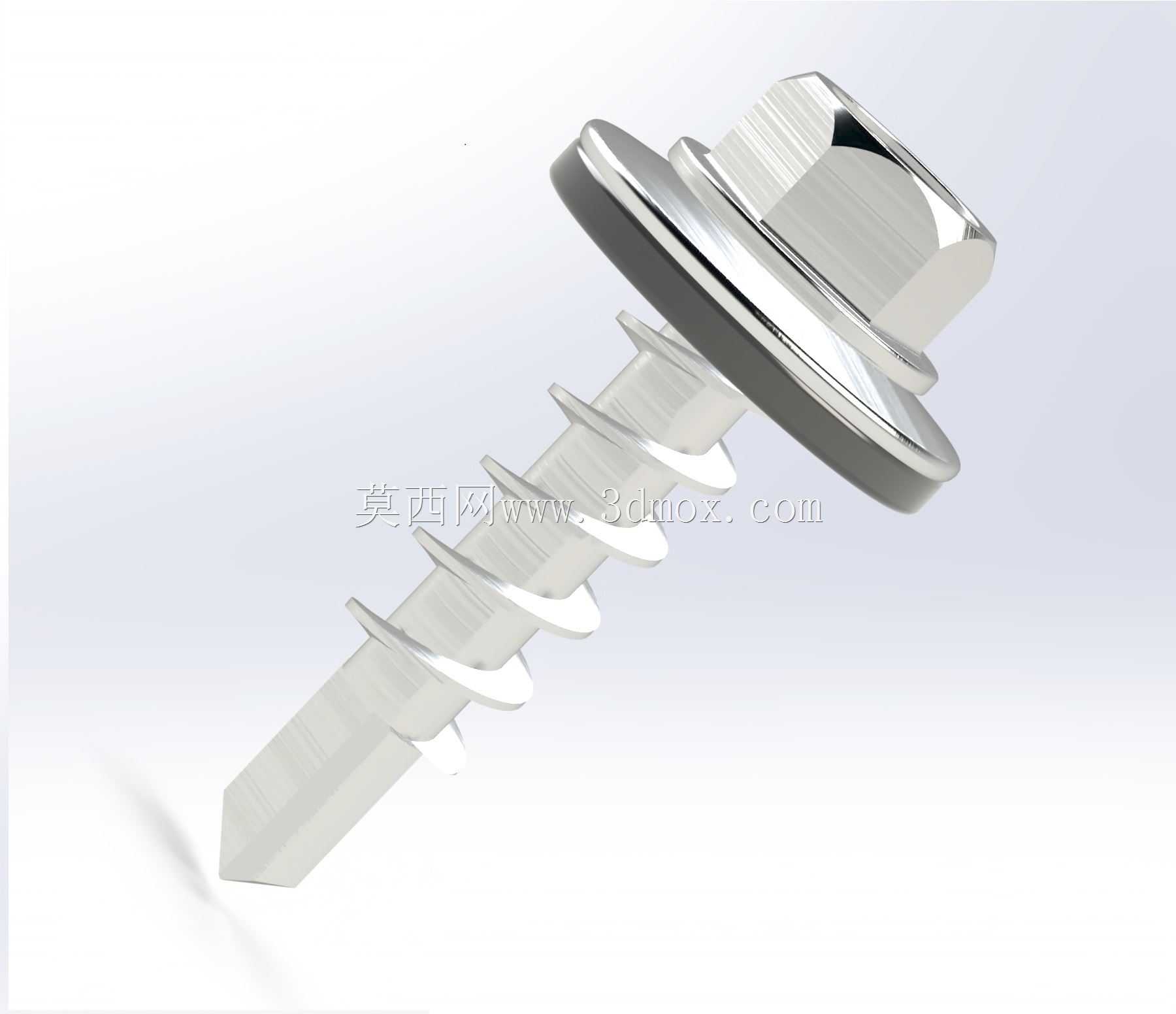

　　做户外光伏支架安装、彩钢瓦围护结构固定、薄壁不锈钢型材拼接的时候，最头疼的就是工序衔接问题——普通自攻螺钉需要提前预钻定位孔、扩沉头台阶，碰到带防腐涂层的板材，预钻过程还容易破坏涂层完整性，后期孔位返锈的隐患很难彻底规避，这款带集成密封垫圈的六角法兰自钻螺钉，就是针对这类现场安装痛点做的结构优化。

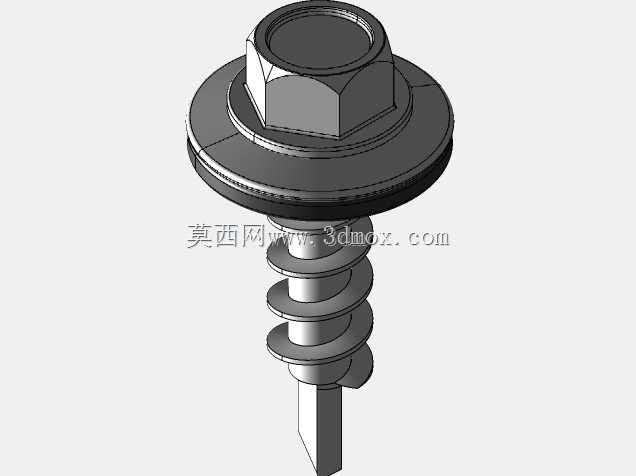

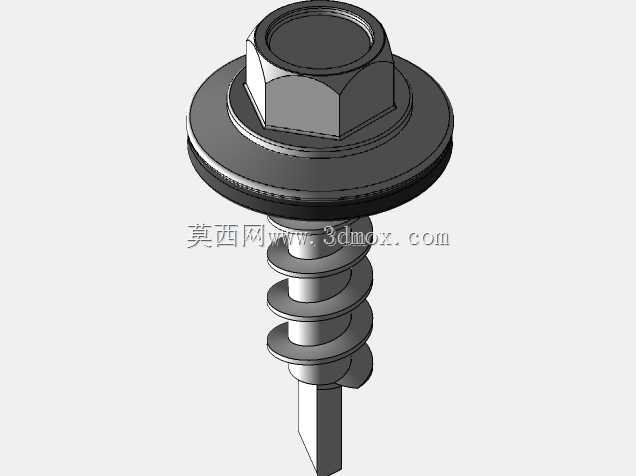

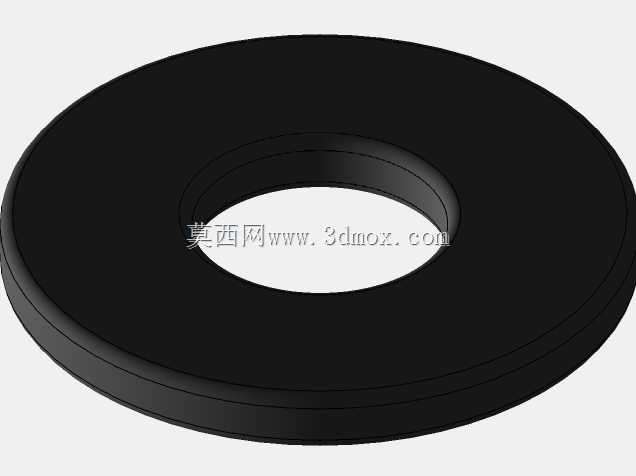

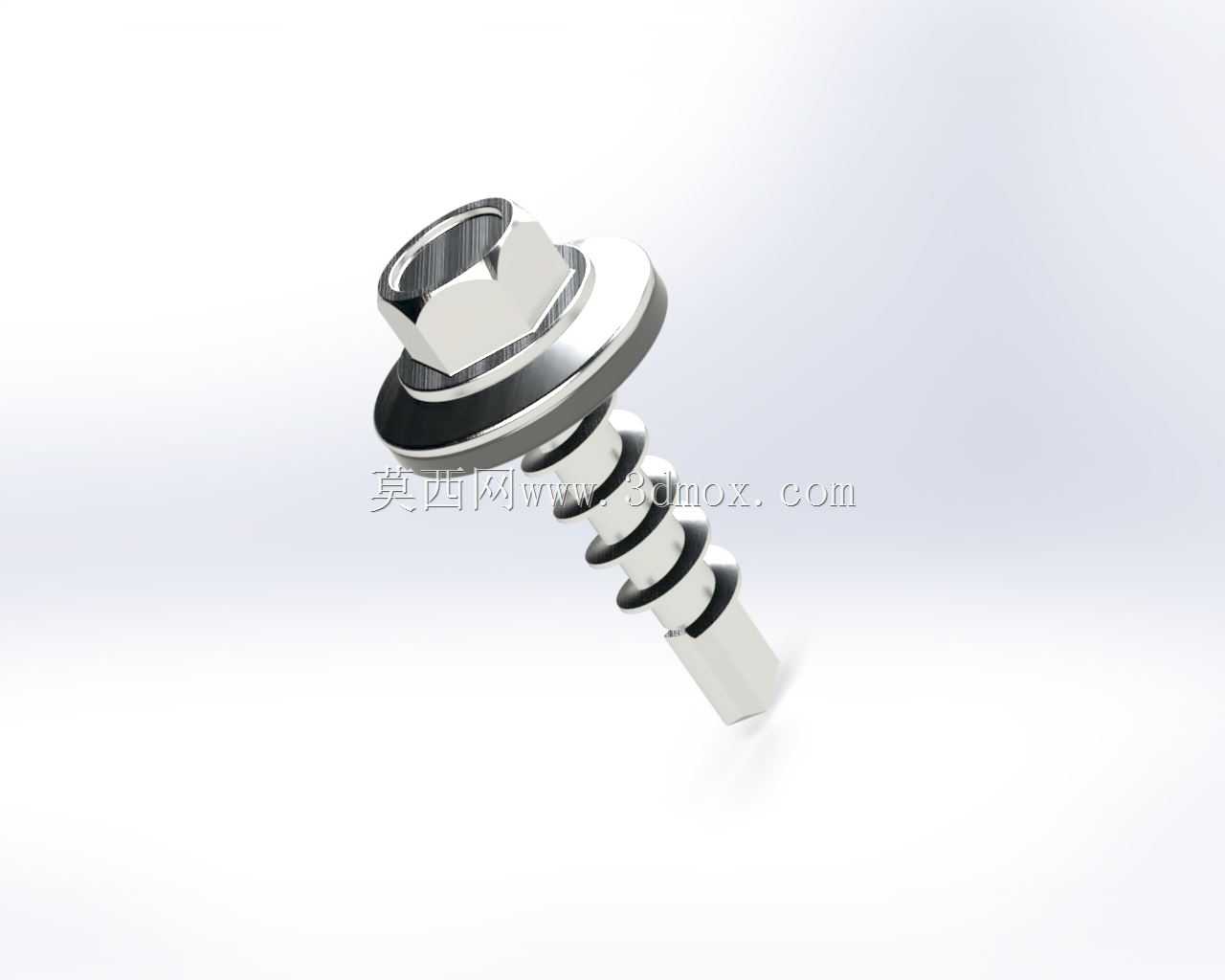

　　从结构设计逻辑来看，螺钉头部采用六角法兰面构型，法兰盘直径比普通外六角螺钉头部大30%左右，安装时承压面更大，不需要额外加装平垫圈就能分散锁紧压力，避免薄壁板材被压溃变形，配套的EPDM密封垫圈直接卡在法兰盘下方的定位槽里，安装到位后垫圈被均匀压缩，完全覆盖安装孔位，不需要后续单独打密封胶就能实现IP65级的防水防尘效果，尤其适合户外露天工况使用。

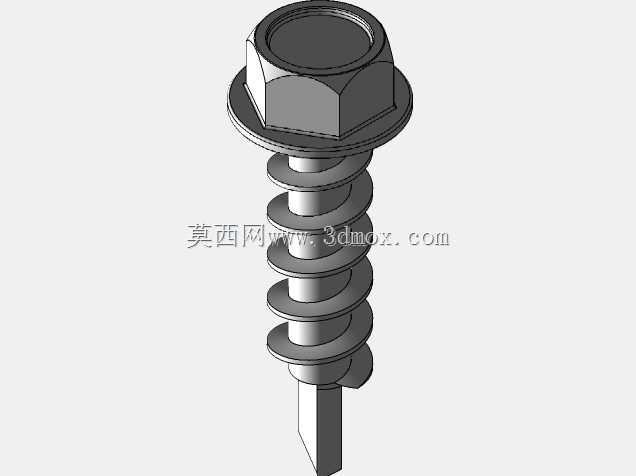

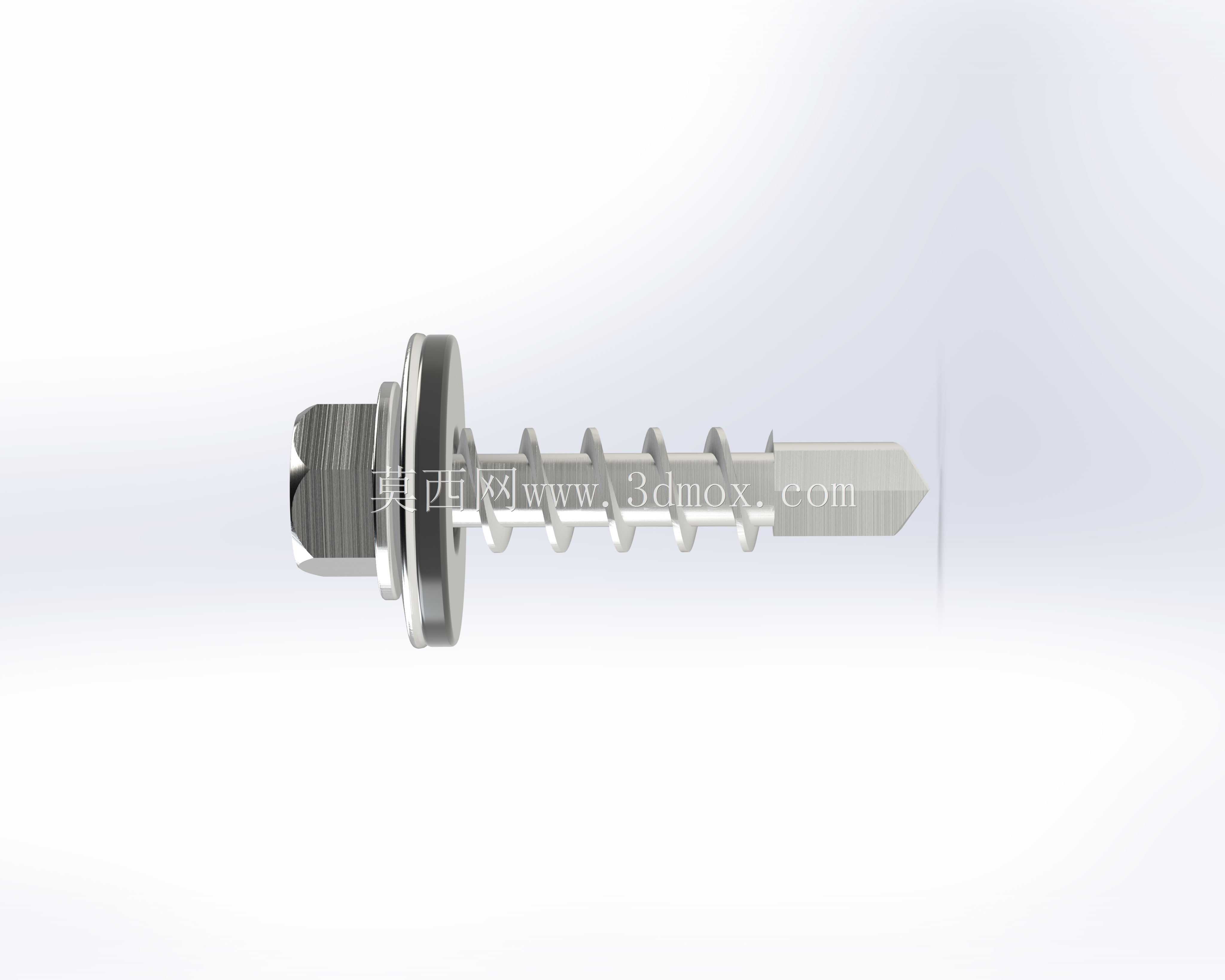

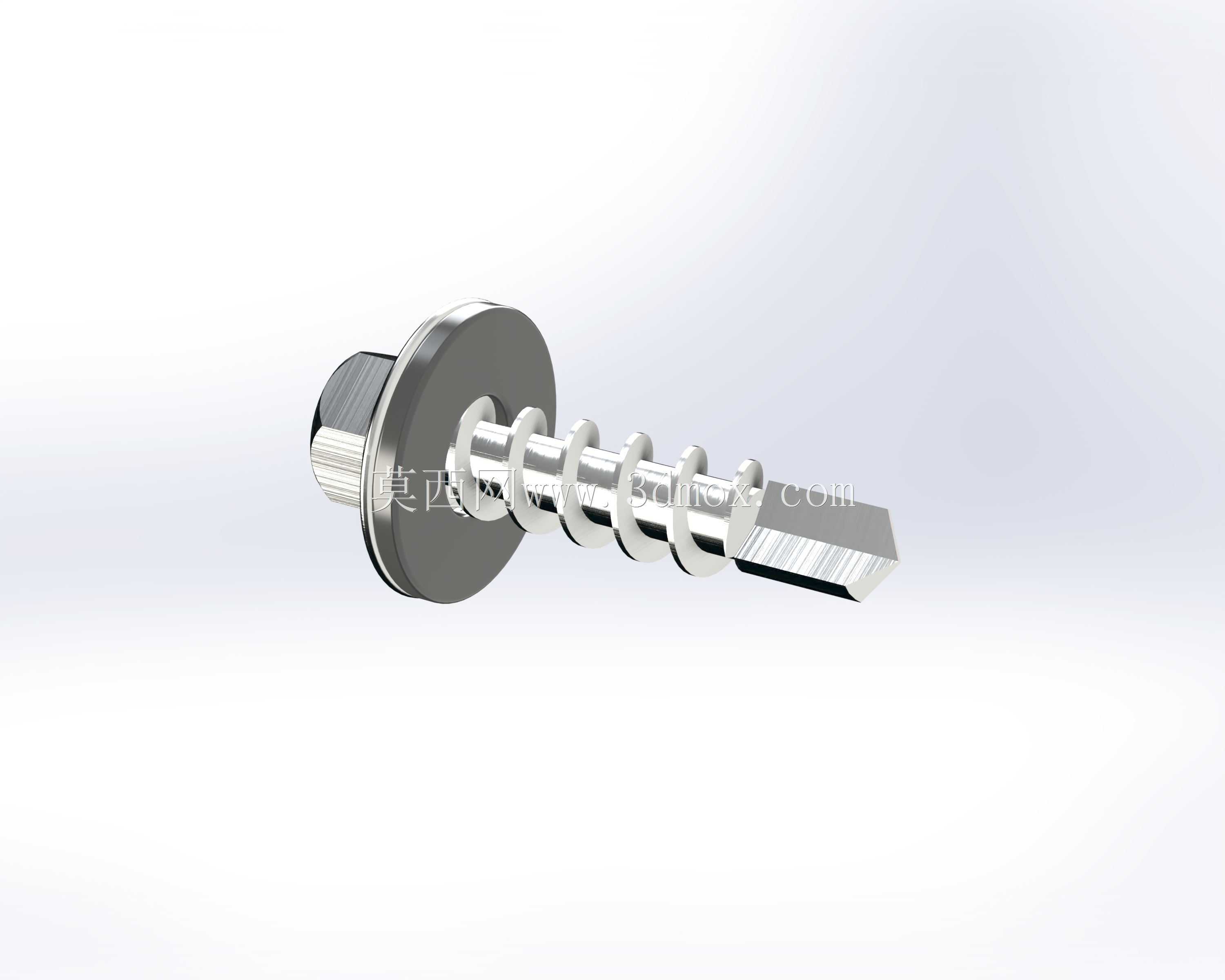

　　钻削端的设计是这款螺钉的核心功能区，尾部采用双刃倾角钻尖构型，钻尖角控制在118度，和普通高速钢麻花钻的钻削角度一致，针对0.5-3mm厚度的碳钢、不锈钢、铝合金薄板，不需要预钻孔就能直接钻透基材，钻尖后方连续排布的自攻螺纹牙型经过优化，牙距比普通机螺钉大15%，牙侧角做了30度的不对称修磨，钻透基材的同时就能直接攻出匹配的内螺纹，钻削、攻丝、锁紧三道工序一次完成，现场安装效率比普通螺钉加预钻孔的工艺提升至少60%。

　　材质选用304不锈钢作为基础基材，表面经过钝化处理，没有额外的电镀层，不会出现电镀层脱落导致的电位腐蚀问题，在沿海高盐雾环境、化工车间酸碱腐蚀环境、户外长期日晒雨淋的工况下，防腐寿命比镀锌自钻螺钉高4倍以上，不会出现螺钉头锈穿、连接失效的问题。

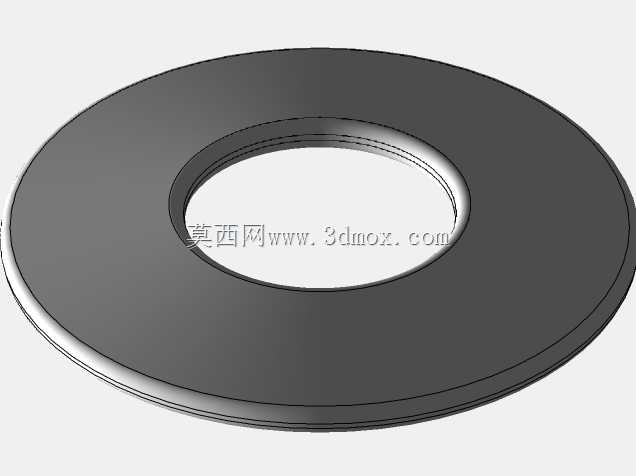

　　建模过程中需要重点控制几个关键尺寸边界：首先是法兰盘下方的垫圈安装槽深度，要控制在垫圈自由厚度的60%，既保证垫圈安装后不会脱落，又能在锁紧时预留足够的压缩量，压缩率控制在30%-40%之间就能达到最佳密封效果，压缩量太小密封不严，压缩量太大垫圈会被压裂失去密封作用。其次是钻尖的长度尺寸，要保证钻尖完全钻透两层叠加板材之后，第一圈有效螺纹才能开始接触基材，避免出现还没钻透就开始攻丝，导致螺钉卡死、拧断的问题。另外螺纹大径和钻尖直径的差值要控制在0.3-0.5mm之间，保证攻出的螺纹牙型饱满，锁紧后有足够的拉拔力，不会出现滑牙、脱出的问题。

　　实际选型应用时，要根据被固定板材的总厚度选择对应长度规格的螺钉，螺钉露出板材背面的长度要控制在3-5个牙距，太长会造成螺纹浪费，还容易刮伤另一侧的管线或操作人员，太短则螺纹啮合牙数不足，连接强度达不到设计要求。安装时推荐使用带扭矩调节的电动起子，扭矩根据螺钉规格调整到对应区间，避免扭矩过大拧断螺钉或者扭矩过小锁不紧、密封失效。这类紧固件广泛应用在钢结构厂房建设、光伏电站支架安装、通风管道拼接、幕墙龙骨固定、家电外壳组装等场景，尤其适合薄壁件的快速连接作业，不需要额外配套钻头、丝锥、垫圈等辅材，能大幅降低现场施工的物料管理成本和人工成本。建模时还要注意六角头部的对边尺寸公差要符合紧固件国标要求，保证标准套筒能够顺利套入，不会出现打滑、拧圆角的问题，法兰盘的下表面要做轻微的内凹锥度，锁紧时能让垫圈受力更均匀，不会出现一侧压死一侧虚接的情况。螺纹收尾部分要做退刀槽过渡，避免螺纹末端和钻尖衔接处出现应力集中，在拧入过程中发生断裂。
