双段平行皮带输送设备结构设计

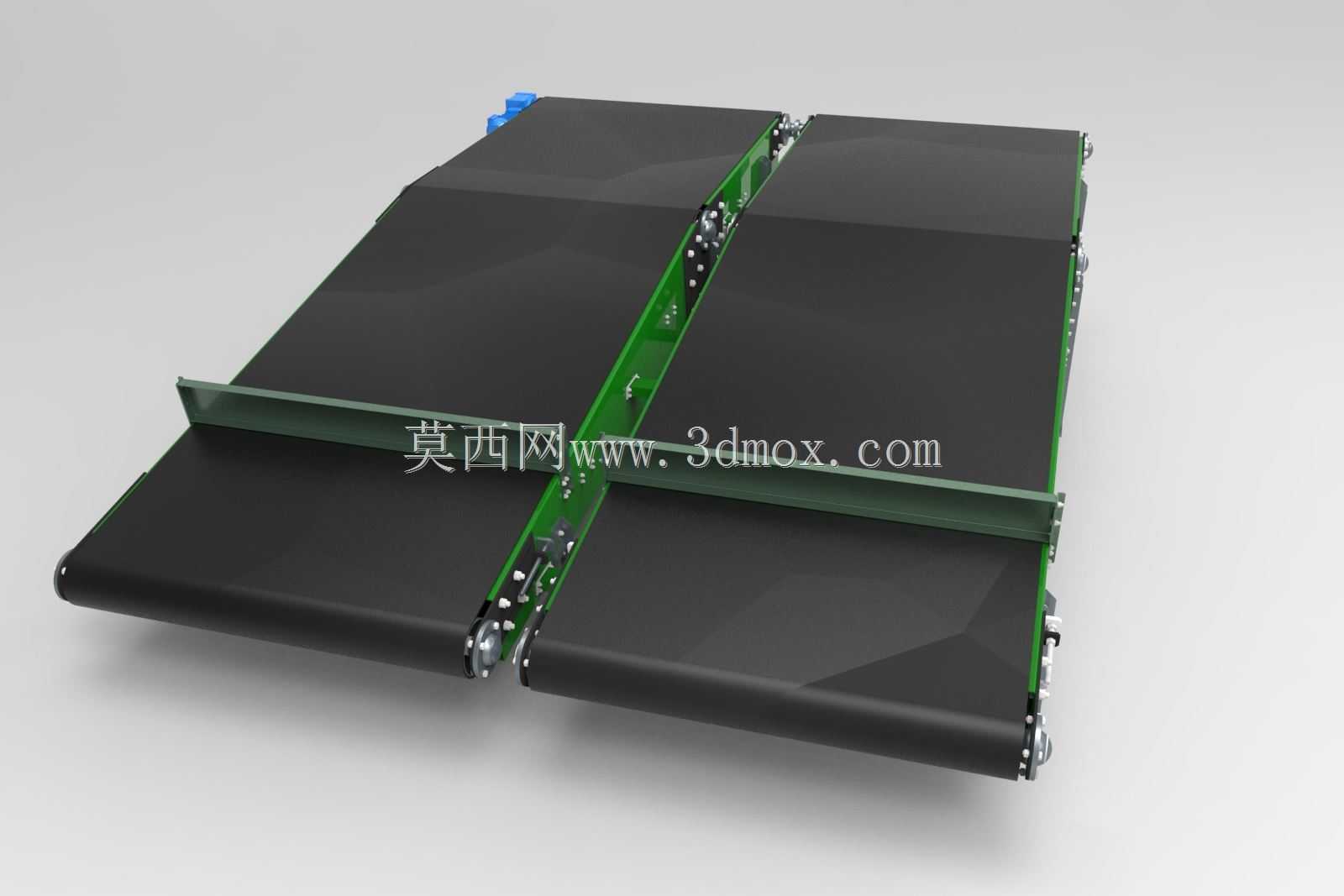

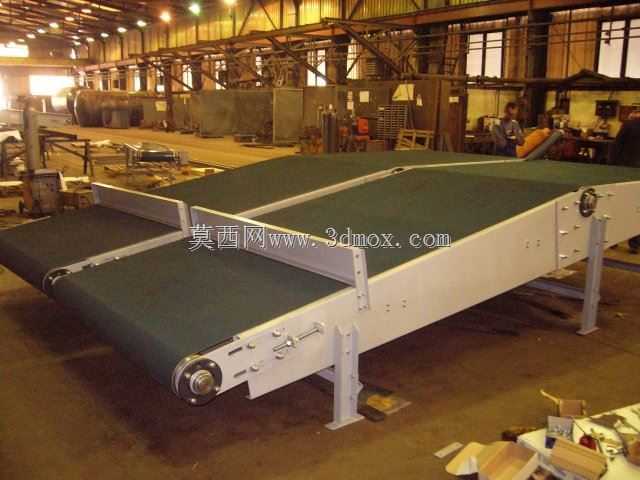

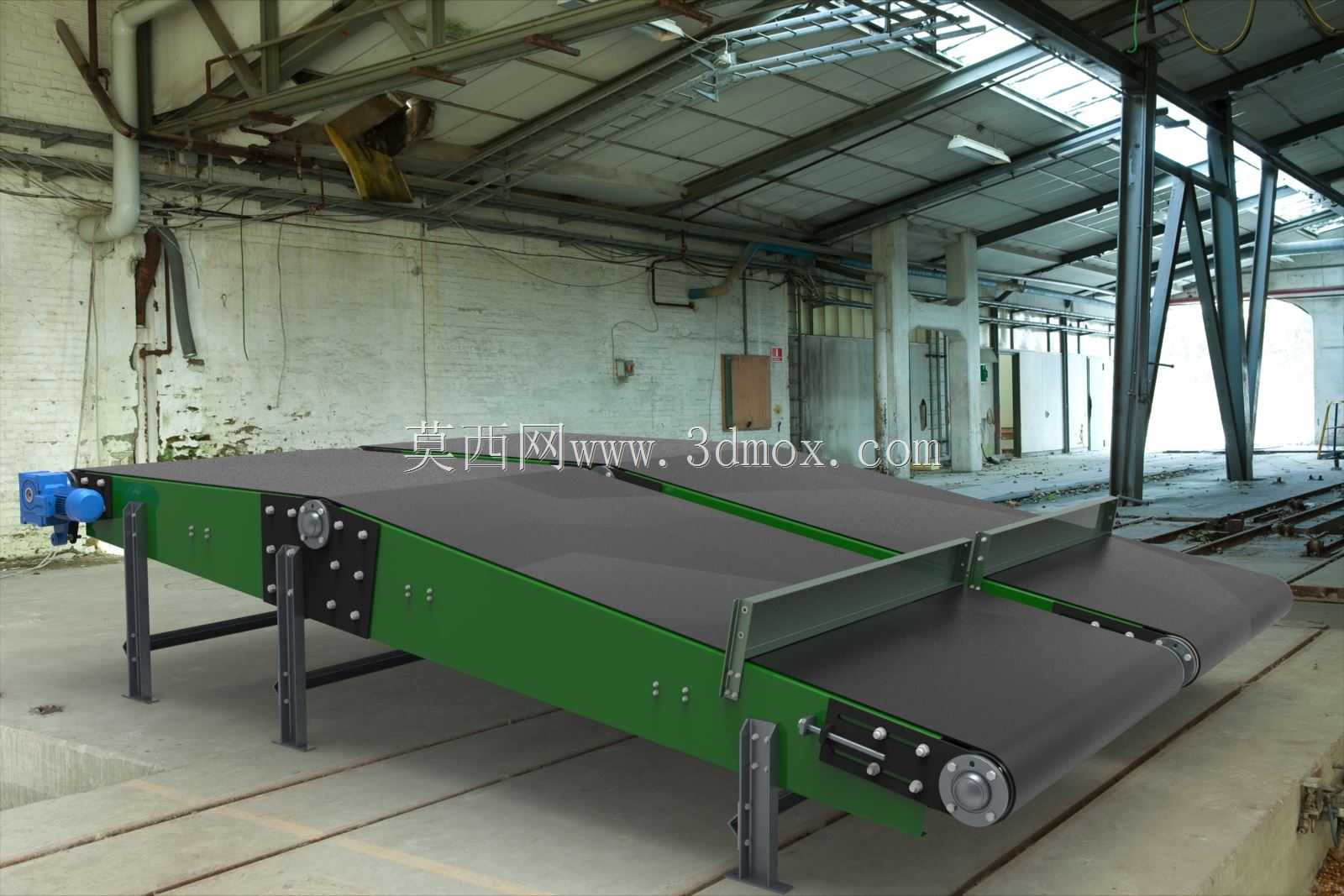

　　在轻工包装、电商仓储分拣、食品加工后段包装、电子元器件组装产线这类需要连续物料转运的场景里，这类双段平行布置的皮带输送设备是衔接不同工位的核心中转单元，和单段长距离输送机不同，双段平行的布局可以在有限的车间横向空间里实现物料的转向衔接、或者分道合流的输送需求，不需要额外布置转弯皮带机，能有效压缩产线的占地宽度，适配老厂房改造时空间局促的安装场景。从结构设计逻辑来看，这套设备的机架采用标准矩形钢管焊接成型，支腿底部预留了脚轮安装孔与可调脚杯的安装位，既可以在产线调试阶段通过脚轮快速推移调整位置，调试完成后锁紧脚杯就能实现设备的水平固定，抵消地面不平整带来的皮带跑偏隐患。两段皮带的机架采用独立的模块化设计，中间预留了20mm的间隙，

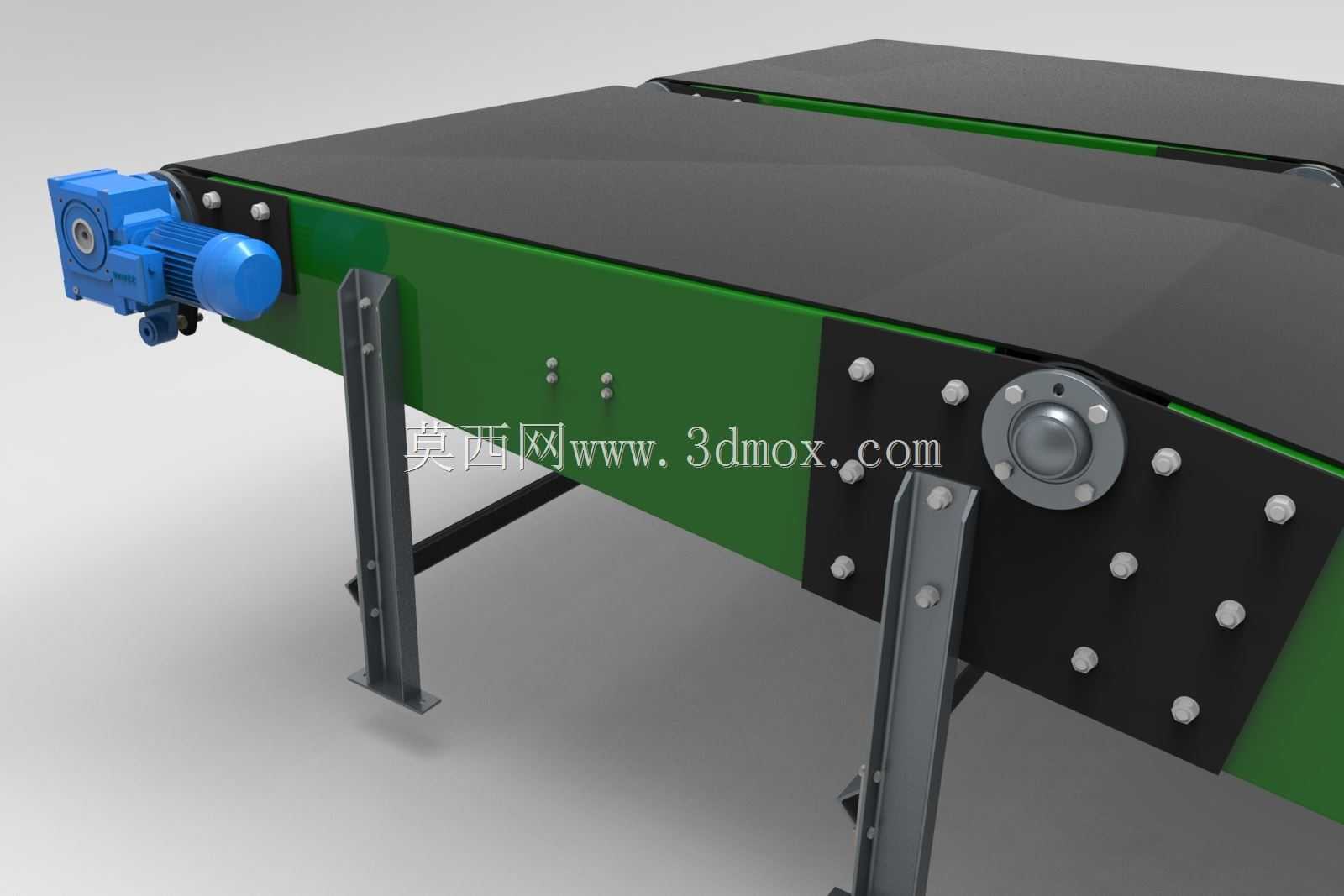

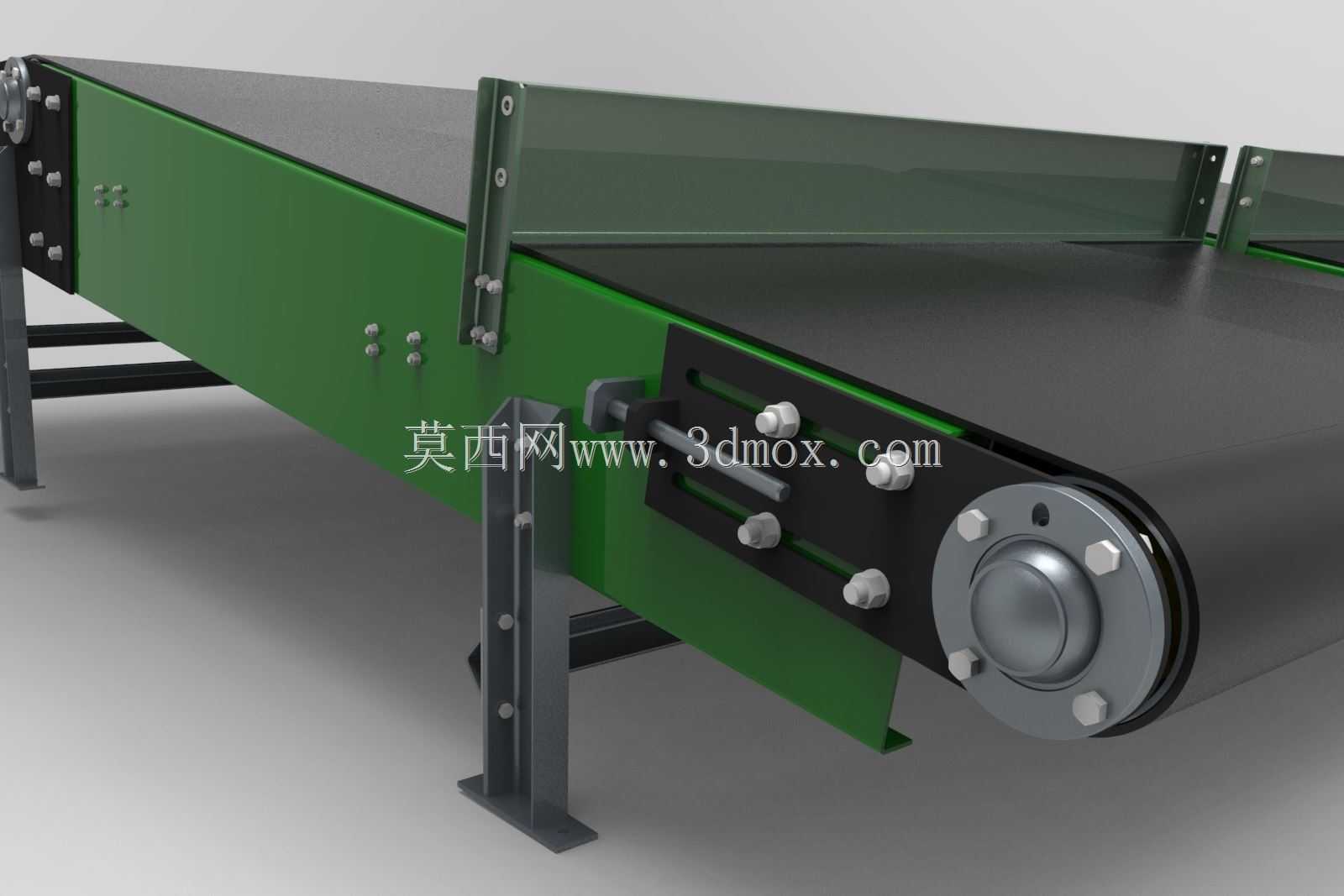

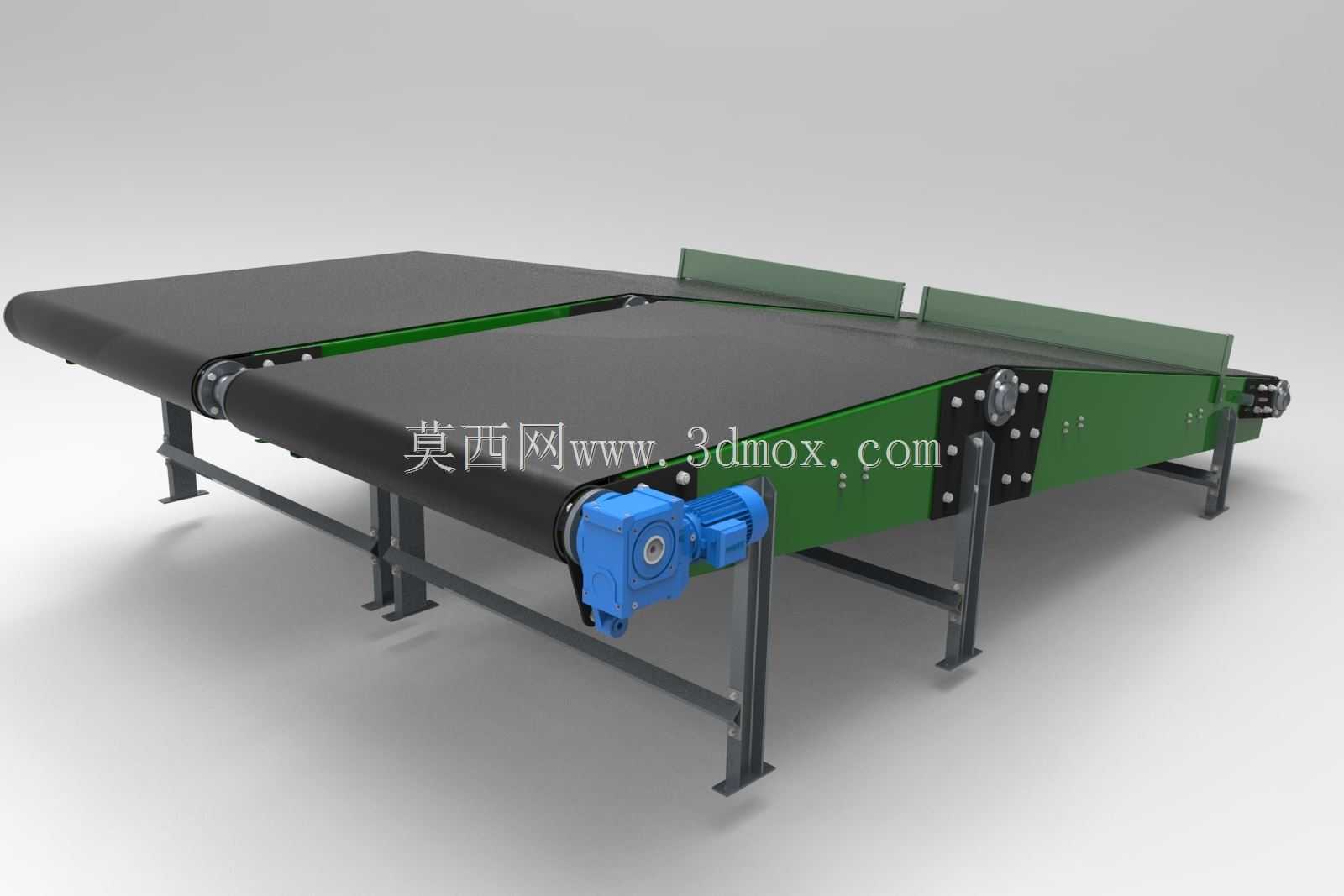

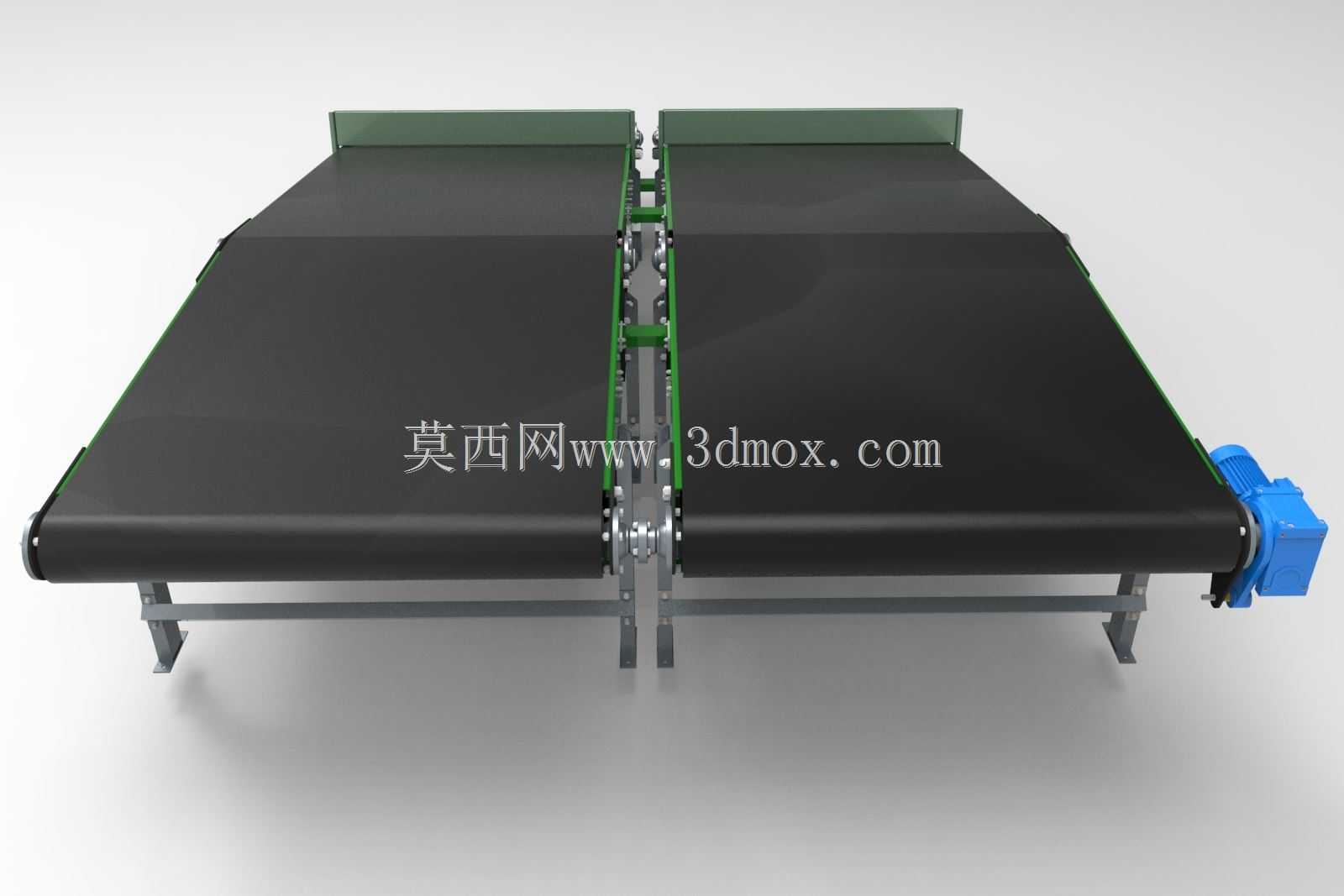

　　既可以避免两段皮带运行时的摩擦干涉，也能在间隙位置加装光电检测、扫码识别或者物料阻挡机构，满足不同工位的检测、分拣功能需求。驱动端采用侧装式减速电机直连驱动辊的结构，没有额外的链传动或者带传动减速环节，能减少传动环节的功率损耗，也降低了后期维护时的易损件更换成本，驱动辊的表面做了菱形滚花处理，能增大和皮带内侧的摩擦力，避免重载启动时出现皮带打滑的问题。皮带两侧的绿色挡边采用折弯钣金件固定在机架侧边，挡边高度高出皮带工作面80mm，能避免输送过程中纸箱、袋装物料、零散工件从皮带侧边滑落，挡边和机架之间采用腰型孔连接，可以根据输送物料的实际宽度微调挡边的间距，适配不同尺寸规格的物料输送需求。从安装边界来看，

　　单段皮带的工作面宽度为800mm，两段皮带平行布置后的总设备宽度为1800mm，设备总长度为2500mm，工作面的高度可以通过支腿的调节螺栓在700mm到900mm之间调整，能和市面上多数包装机、分拣台、贴标设备的出料高度匹配，不需要额外制作转接过渡平台。张紧机构采用尾部螺杆张紧结构，张紧行程为150mm，在皮带运行一段时间出现拉伸松弛时，只需要调整尾部两侧的张紧螺栓就能实现皮带的张紧调整，同时也能通过两侧张紧量的微调纠正皮带的跑偏问题，不需要拆解设备结构。皮带选用的是黑色PVC材质工作面，表面做了哑光防滑处理，既可以输送普通的箱装、袋装工件，也能满足电子车间防静电的输送要求，皮带下方每隔300mm布置了一根无动力托辊，

　　托辊采用直径30mm的光轴搭配密封轴承，能减少皮带运行时的下沉量，避免输送较重物料时皮带出现凹陷导致的物料堆积、卡滞问题。在实际选型应用时，这类双段平行输送机可以单独作为两段产线的平行中转设备，也可以多台拼接组成长距离的分道输送线，每一段皮带都可以配置独立的驱动与调速系统，实现不同段的输送速度差异化匹配，比如前段对接高速包装机时采用高速输送，后段对接人工分拣工位时采用低速输送，不需要额外增加变频控制的复杂线路。设备的所有外露钣金件都做了喷塑处理，焊接位置打磨平整无毛刺，支腿和机架的连接位置采用三角加强筋焊接，能保证设备在满负载运行时的结构刚性，不会出现机架晃动导致的皮带运行抖动问题。和转弯输送机相比，这种双段平行结构的采购成本更低，维护难度更小，在不需要大角度转向、只需要短距离平行移载的场景里，是性价比极高的输送方案，建模时对每个结构件的安装孔位、配合间隙都做了1:1的还原，能直接用于结构件的加工出图，也可以导入到产线仿真软件里做整线的运行节拍模拟，验证不同输送速度下的物料转运效率，提前规避产线布局时的干涉问题。
