太阳能储能熔盐罐工业设备三维设计

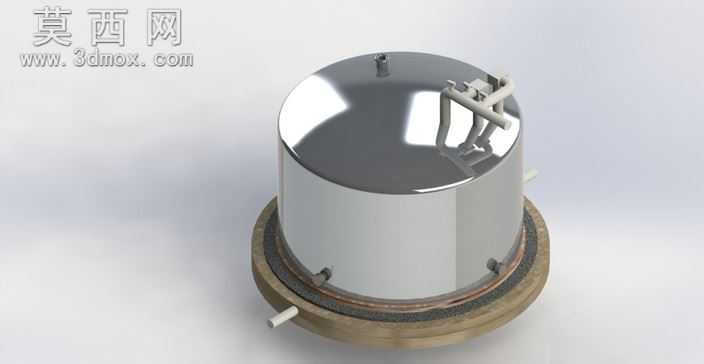

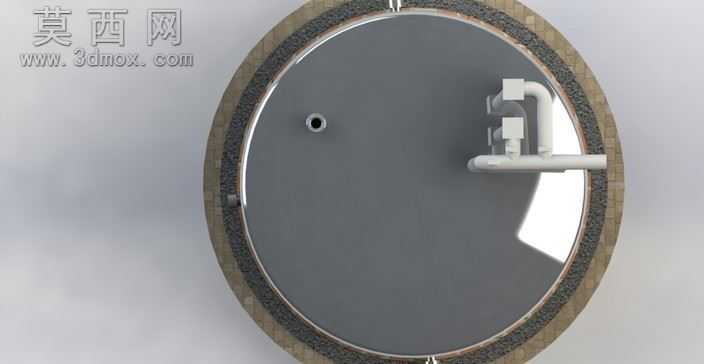

本作品为太阳能光热发电领域核心储能设备熔盐罐的三维设计成果，建模阶段采用SolidWorks软件完成全参数化结构搭建，严格遵循工业压力容器设计规范还原罐体各部分结构比例。模型主体分为上部椭圆封头、中部直筒罐体、下部支撑底座三个核心模块，封头顶部预留测温元件安装接口与排气接口，侧部设计有熔盐进出管路与支撑固定结构，管路连接处做了法兰对接结构还原，清晰呈现工业管路的安装逻辑。材质渲染阶段针对不同部件做了差异化材质调配：罐体主体采用镜面抛光不锈钢材质，调整金属粗糙度参数至0.1以下，还原不锈钢罐体的高反光金属质感，通过环境贴图映射呈现真实的光影反射效果；下部支撑底座采用耐高温混凝土与金属包边组合材质，调整漫反射纹理模拟混凝土基座的粗糙颗粒质感，金属包边部分做了轻微氧化做旧处理，还原工业设备长期使用的真实质感；顶部管路与阀门部件采用哑光不锈钢材质，与罐体主体的镜面质感形成层次区分，增强模型的视觉真实度。结构设计上充分考虑熔盐罐的实际工况需求，罐体与底座之间设计有隔热垫层结构，还原实际设备中减少热量散失的隔热设计，底座周向均匀布置的支撑脚做了加强筋结构处理，保证罐体承重稳定性，侧部管路接口的位置与角度严格匹配熔盐流动的工艺需求，避免管路弯折造成的流阻增大问题。设计思路围绕熔盐罐储热换热的核心功能展开，在保证外观还原度的基础上，对内部流道、保温层、支撑结构等不可见部分也做了合理的结构推演，让模型不仅具备外观展示效果，也能为后续的工艺仿真、结构受力分析提供基础模型支撑。渲染阶段采用三点布光方案，主光源模拟工业厂房顶部照明，辅助光源补全罐体暗部细节，轮廓光勾勒罐体边缘线条，最终呈现出清晰展示罐体结构与材质质感的渲染效果，完整还原工业级熔盐储能设备的外观特征与结构逻辑。
