多缸组合式V型动力装置机械结构设计

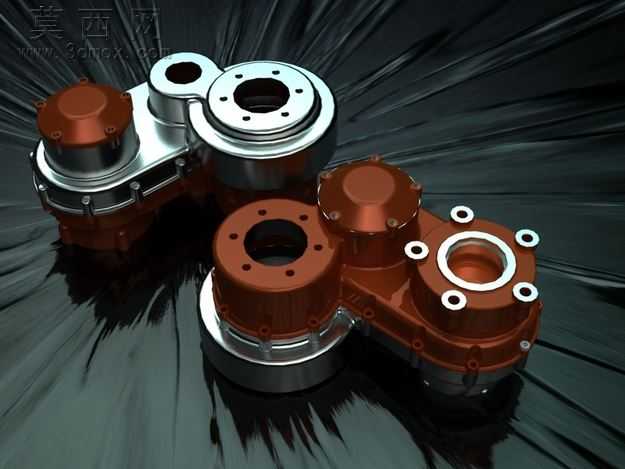

本作品为多缸组合式V型动力装置的三维建模设计成果，建模阶段采用自顶向下的设计思路，先完成整体动力布局的框架搭建，确定各缸体的排布角度、连接基准与安装定位面，再逐步拆分细化各个功能部件。建模过程中严格遵循机械加工的工艺要求，对缸体的安装孔位、密封端面、连接法兰的尺寸公差进行了参数化设定，确保各部件装配时无干涉，可直接用于后续的结构验证与工艺拆解。渲染阶段采用金属质感与工程塑料质感结合的材质方案，缸盖部分使用红棕色哑光工程材质模拟实际生产中的耐高温涂层材质，金属壳体部分采用高反光镀铬金属材质，还原动力装置金属部件的抛光金属质感，背景使用深色放射状纹理突出主体结构的轮廓层次，通过多角度打光凸显部件的曲面过渡与棱角细节，让整体渲染效果兼具工业设计的严谨性与视觉表现力。结构设计上，该动力装置采用多缸错位排布的V型布局，有效缩短了动力总成的轴向长度，优化了整体的空间占比，各缸体之间通过一体化的连接壳体实现刚性固定，壳体上预留的多个带安装孔的法兰位用于对接外部进排气组件、传动输出组件与固定安装基座，缸体顶部的端盖采用螺栓紧固的密封结构，端盖边缘设计有密封槽位可适配密封垫圈实现腔体密封，能够满足动力装置工作时的密闭承压需求。设计过程中充分考虑了部件的装配逻辑，所有连接部位的紧固件规格、安装间隙都做了对应设定，既保证了结构的连接强度，也兼顾了后续拆解维护的操作空间，整体模型结构完整，细节丰富，可用于动力总成的结构展示、教学演示以及相关机械设计的参考素材。
