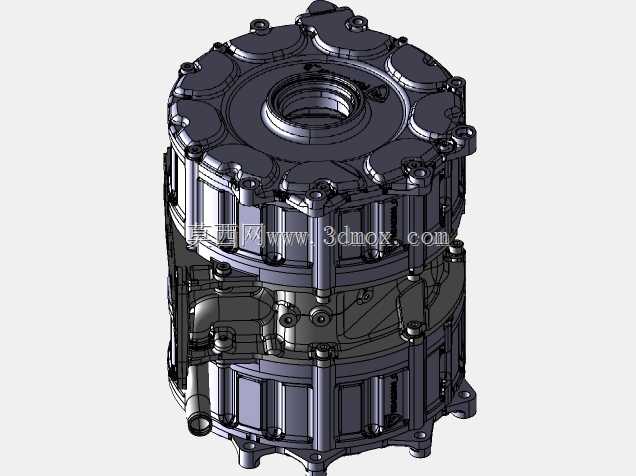

Rimac SPM280车用驱动电机结构

　　这款驱动单元的结构设计完全围绕高性能纯电车辆的动力输出需求展开，从壳体的分层布局就能看出，设计阶段优先考虑了高功率密度下的散热与结构刚性平衡。上层端盖采用周向均布的螺栓紧固布局，每一处连接点的位置都对应内部定子的压装限位台阶，既保证定子铁芯在大扭矩输出下不会出现周向滑移，也让端盖的压紧力均匀分布在定子外圈，避免局部应力集中导致的铁芯变形。中间层的壳体外壁设置了多道纵向加强筋，这些筋条并非单纯为了提升外观质感，其走向完全贴合内部冷却水道的布置路径，既可以作为水道的外部加强结构，承受冷却液循环带来的内部压力，也能在壳体压铸过程中平衡壁厚差，减少冷却过程中的收缩变形，降低后续机加工的余量预留。

　　从实际装车场景来看，这类驱动单元多用于高性能纯电车型的单轴或多轴驱动布局，安装法兰设置在壳体下部的三个凸台位置，凸台的安装孔位内嵌了钢质衬套，避免铝合金壳体在长期振动工况下出现连接孔磨损、螺栓预紧力衰减的问题。安装边界的设计充分考虑了整车底盘的布置空间，整体径向尺寸控制紧凑，轴向长度也适配悬架跳动时的间隙要求，不会在车轮上下运动过程中与周边的转向拉杆、稳定杆等部件发生运动干涉。输出端的轴承座采用了双层嵌套结构，靠近输出侧的大尺寸轴承负责承受径向载荷与车辆加减速带来的轴向冲击，内侧的辅助轴承负责对转子轴进行中部支撑，将转子的临界转速提升至工作转速上限的1.4倍以上，避免高转速运转时出现转子共振问题。

　　冷却系统的设计在这款结构上体现得十分细致，壳体内部的冷却水道采用螺旋折返式布局，冷却液从壳体下部的进水口进入后，先沿着定子外圈的下层水道周向流动，折返后进入上层水道覆盖绕组端部区域，最后从上部的出水口流出，这种流道设计可以让冷却液始终以较低的流速包裹发热最集中的绕组与定子铁芯区域，避免出现流动死区导致局部过热。接线盒的位置设置在壳体侧方的凸起结构上，内部预留了三相铜排的安装空间与高压绝缘的爬电距离，接线盒盖板的密封槽采用连续的矩形截面结构，适配O型密封圈实现IP67级别的防护能力，满足车辆在雨天行驶、高压洗车等场景下的防水要求。

　　在细节设计上，壳体上预留的多个传感器安装孔位，分别对应转子位置检测、绕组温度检测、轴承温度检测的安装需求，每个孔位的加工精度都控制在H7级公差，保证传感器与被测部件的间隙处于设计要求范围内，避免信号采集出现偏差。上下壳体的结合面采用了平面密封胶加定位销的组合定位方式，两个定位销分别布置在壳体的对角位置，既可以在装配时保证上下壳体的同轴度，也能在长期使用过程中承受螺栓紧固带来的剪切力，避免结合面错位导致的密封失效。转子部分的动平衡校正结构设计在端盖内侧的平衡环位置，不需要拆解电机就可以完成后期维护时的动平衡复测，大幅降低了售后维护的操作难度。

　　从结构强度的仿真逻辑来看，这款驱动单元的壳体在设计阶段经过了多工况的载荷校核，包括最大扭矩输出时的反作用力冲击、车辆过颠簸路面时的垂向振动载荷、极限工况下的侧向加速度载荷等，每一处壁厚的设计都经过了拓扑优化，在保证结构强度满足要求的前提下尽可能去除冗余材料，实现整机重量的有效控制。轴承室的位置设计了回油通道，可对高速运转的轴承进行润滑脂的回流存储，避免润滑脂在高温下流失导致轴承过早磨损，延长动力单元的整体使用寿命。
