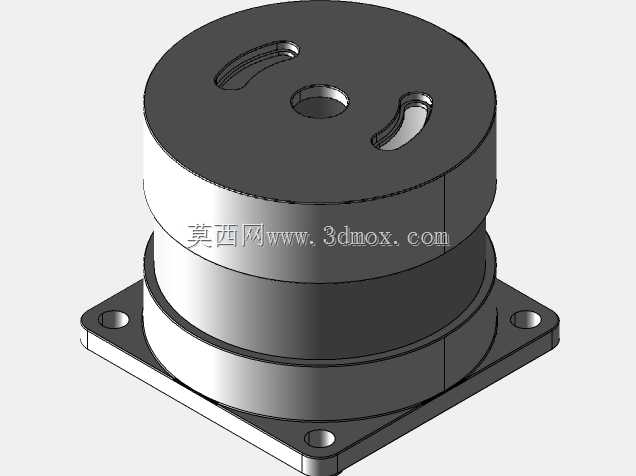

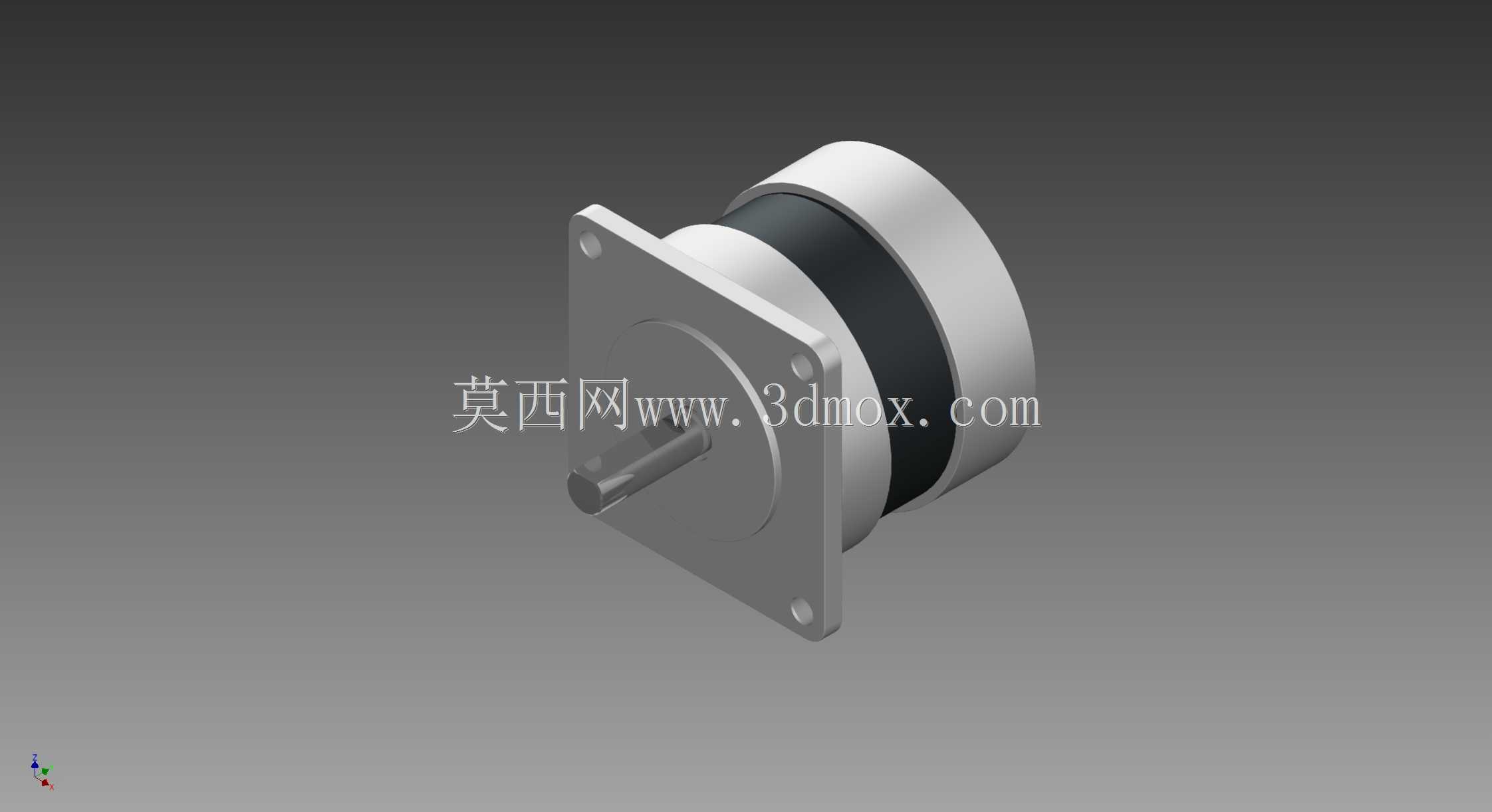

57BLR系列无刷直流步进电机结构模型

　　在自动化产线传动单元、小型精密输送机构、医疗检测设备动力模块这类对转速稳定性、位置控制精度有明确要求的场景里，无刷直流步进电机的选型适配一直是结构工程师前期方案设计的核心环节之一。这款57规格的无刷直流步进电机模型，还原了量产机型的完整结构细节，可直接用于设备整体装配的干涉校验、安装空间预留校核，也能作为同系列电机选型阶段的结构参考样本，帮助工程师在方案阶段就规避安装错位、轴系配合偏差这类常见问题。从实际使用场景来看，这类电机常被应用在3C产品组装工位的小型滑台驱动、包装设备的送膜机构动力输入、纺织机械的纱线张力控制单元中，相比传统有刷电机，它没有碳刷磨损带来的维护需求，运行时的电磁干扰更低，适配需要长时间连续运转的工位，

　　同时步进控制的特性可以在开环状态下实现精准的位置控制，省去额外加装编码器的成本，适合对成本控制敏感、定位精度要求在毫米级以内的中低速传动场景。从结构设计逻辑来看，这款电机采用方形法兰安装结构，安装面的四个固定孔位呈对称分布，适配市面上绝大多数57系列电机的安装支架、减速机连接法兰，工程师在做旧设备升级替换时，不需要重新加工安装板，直接替换原有同规格电机即可完成动力单元升级。输出轴采用单出轴D型切边设计，与同步轮、联轴器的配合面可以通过顶丝直接锁紧，避免长时间正反转切换时出现轴孔打滑的问题，轴伸长度的设计预留了标准联轴器的安装空间，不会出现轴伸过长顶到编码器、或者过短导致配合长度不足的问题。电机本体的外壳采用分段式结构，

　　前端法兰与后端盖通过定子外壳的止口定位，装配时的同轴度可以通过止口配合保证，不需要额外做同轴度校正，定子绕组封装在金属外壳内部，既可以起到电磁屏蔽的作用，也能通过金属外壳将绕组运行产生的热量传导到安装法兰上，借助设备安装板的大平面辅助散热，降低长时间高负载运行时的绕组温升。从安装边界尺寸来看，这款电机的方形法兰边长为标准57mm规格，法兰安装孔的中心距为47mm，适配M4规格的安装螺丝，电机本体的外径略小于法兰边长，在密集安装的多电机工位中，相邻电机之间只需要预留2mm以上的间隙即可完成装配，不会出现外壳干涉的问题。输出轴的直径为8mm，D型切边的平面距轴中心的距离为7mm，适配市面上绝大多数内径8mm的标准传动件，

　　轴伸长度为24mm，安装联轴器时，联轴器的端面与电机法兰端面之间预留3-5mm的间隙即可，避免联轴器运转时摩擦法兰端面造成额外的负载损耗。电机尾部的出线端采用径向出线设计，出线方向与安装面平行，在轴向空间受限的安装场景里，不需要额外预留尾部出线的弯折空间，进一步压缩动力单元的轴向安装尺寸。在做三维装配设计时，工程师可以直接将这个模型导入装配体中，提前模拟电机与周边走线槽、传动部件、设备外壳的位置关系，确认输出轴与负载轴的同轴度是否符合设计要求，检查安装螺丝的操作空间是否足够，避免后期加工装配时出现零件干涉、工具无法操作的问题。另外，模型还原了电机本体的表面细节，包括外壳的接缝位置、安装孔的倒角细节、输出轴的台阶结构，在做设备渲染、方案汇报时，可以直接使用这个模型生成装配效果图，不需要额外做外观细节的建模工作，提升方案设计阶段的工作效率。对于做非标设备设计的工程师来说，这类标准化动力元件的精准模型，可以大幅减少前期建模的工作量，把更多精力放在传动逻辑优化、负载匹配计算这类核心设计环节上，同时统一的安装尺寸标准也能降低后续采购、装配环节的出错概率，保证设计方案可以顺利落地。
