手动套丝攻丝组合工具结构模型

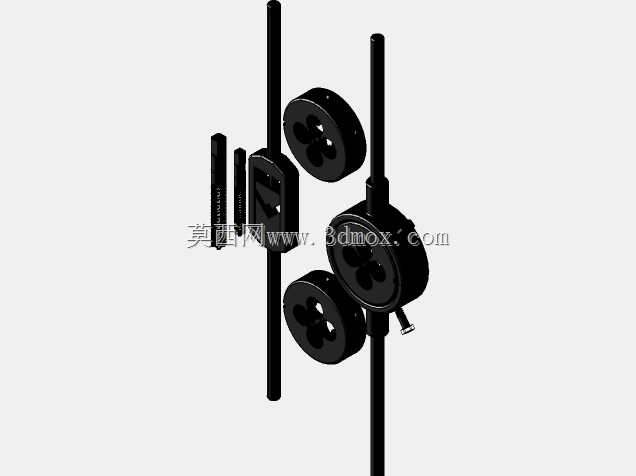

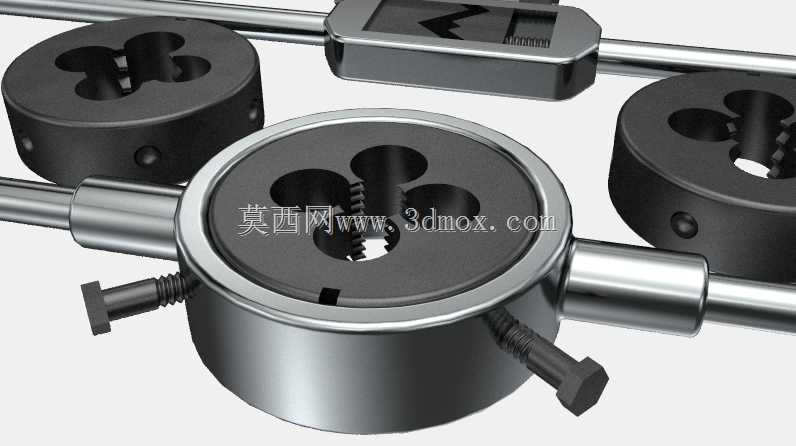

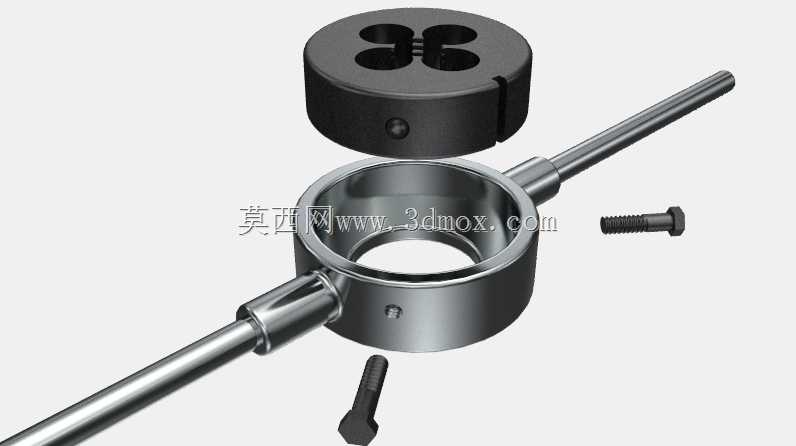

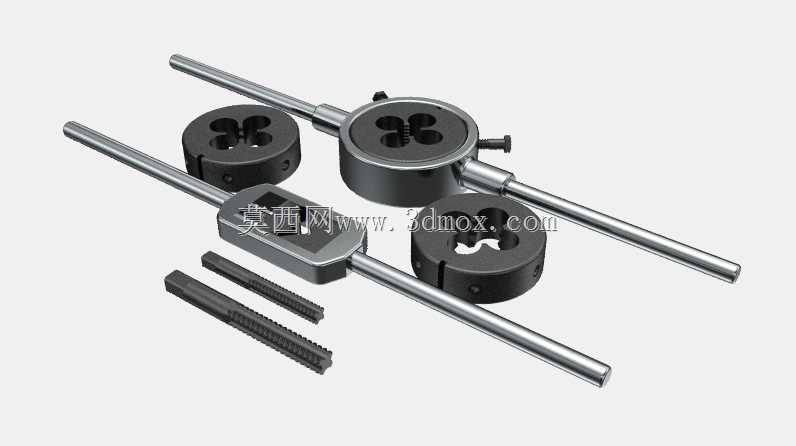

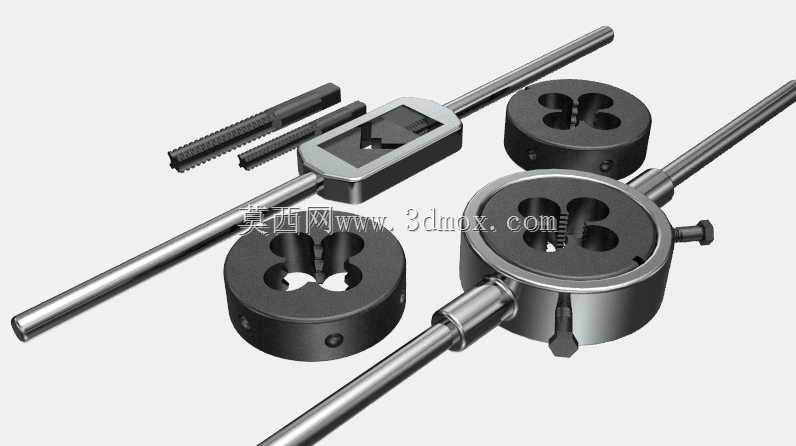

　　这套手动螺纹加工工具的三维结构，完整还原了现场维修、单件小批量螺纹加工场景下的常用工装形态，覆盖外螺纹套制、内螺纹攻丝两类核心作业需求，是设备维保、五金加工、管线装配环节离不开的基础手动工具。从结构组成来看，整套工具包含板牙铰杠、不同规格的圆板牙、丝锥铰杠以及配套丝锥，各部件的配合边界完全按照实际使用工况做了还原：板牙铰杠的主体框架采用框式加圆周夹持的复合结构，长手柄穿过主体两端的通孔，作业时通过双手施加对称扭矩，避免单边受力导致板牙偏斜、螺纹烂牙的问题，圆周夹持座上的紧定螺钉位置对应圆板牙周边的定位凹坑，安装时将板牙放入夹持座内，拧紧紧定螺钉即可完成板牙固定，夹持座的内孔尺寸与对应规格板牙的外径做了间隙配合设计，

　　既保证板牙安装后无径向窜动，又能快速更换不同规格板牙适配不同直径的外螺纹加工需求。圆板牙的结构还原了实际切削刃的分布形态，排屑槽的开口角度、切削锥的角度都按照常规手动套丝的参数做了呈现，板牙端面的调整槽结构也做了细化，当板牙磨损后螺纹尺寸偏大时，可通过挤压调整槽缩小板牙的有效切削直径，延长板牙使用寿命。丝锥铰杠采用了可调式的方孔夹持结构，可适配不同柄部方榫尺寸的丝锥，铰杠的手柄长度根据常见手动攻丝的扭矩需求做了比例还原，针对小直径丝锥作业时，短手柄可避免扭矩过大导致丝锥折断，加工大直径内螺纹时可通过加长手柄的方式获得更大扭矩，夹持部位的防滑齿结构能保证丝锥装夹后无打滑空转的问题。从实际应用场景来看，这类工具不需要配套电源、

　　气源等动力源，在野外管线施工、设备现场抢修、单件试制没有配套机加工设备的场景下优势明显，比如水电安装现场对镀锌钢管做外螺纹套制连接、设备维修时对损坏的内螺纹孔重新攻丝修复、小型五金件单件加工时的螺纹制作，都能依靠这套工具完成作业。设计思路上完全贴合手动操作的人机工程需求，长手柄的握持部位做了圆滑过渡，避免长时间作业时硌手，整体结构没有多余的复杂零件，所有部件都可快速拆解更换，日常维护只需要定期清理板牙、丝锥排屑槽内的金属切屑，在转动配合部位涂抹少量润滑脂即可保证操作顺畅。外形尺寸方面，整套工具的最大外轮廓是板牙铰杠完全展开手柄后的长度，这个尺寸刚好适配单人双手操作的作业半径，不需要额外的操作空间，收纳时可将手柄从主体中抽出，和板牙、

　　丝锥一同放入工具盒内，占用空间极小，适合随维修工具箱携带转运。安装边界上，板牙与铰杠的配合、丝锥与铰杠的配合都采用了行业通用的标准接口，不同厂家生产的同规格板牙、丝锥都可以装夹到这套铰杠上使用，不存在适配壁垒，作业时只需要根据待加工螺纹的规格选择对应的板牙或丝锥，调整好铰杠的夹持范围即可开始作业，套制外螺纹时需要先将待加工杆件的端部做倒角处理，方便板牙切入，攻丝时需要保证丝锥与待加工孔的端面垂直，每转动半圈到一圈适当回退排屑，这些实际操作的结构逻辑在模型的部件比例、配合间隙上都做了对应体现，能直观看到各部件在作业过程中的运动关系和受力传递路径，对于手动工具的结构优化、五金工具类产品的设计参考都有实际的参照价值，也能帮助刚接触金工作业的从业者快速理解手动螺纹加工工具的组成和工作原理。
