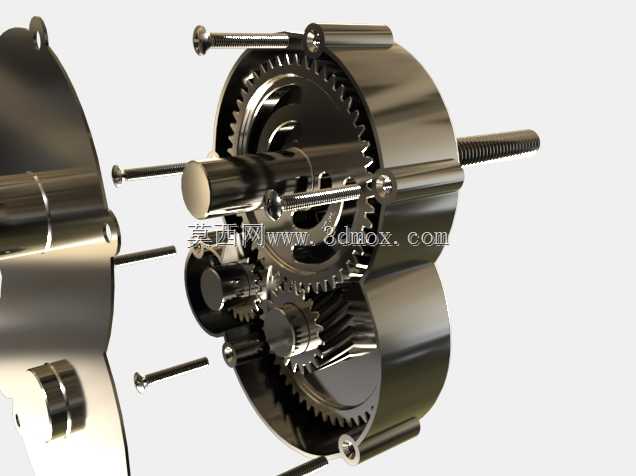

精密螺旋形齿轮传动减速装置结构

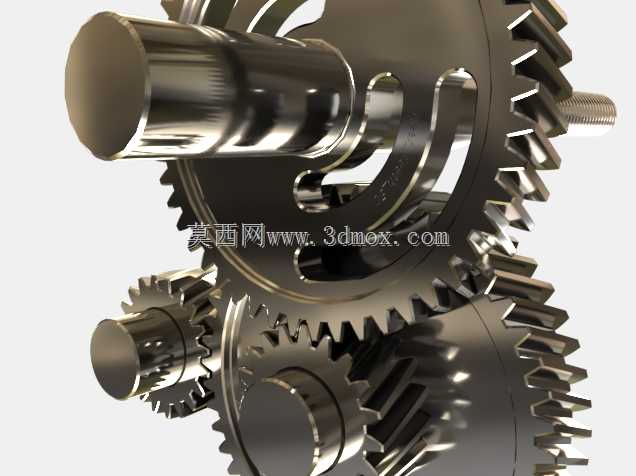

　　这套螺旋形减速传动结构，核心依托多级齿轮啮合实现转速与扭矩的转换，在中小功率精密传动场景中适配性极强。日常选型中，这类结构常出现在对传动平稳性有一定要求的小型自动化输送线、精密检测仪器进给机构、小型包装设备的动力输出端，相比普通直齿减速结构，螺旋齿形的啮合重合度更高，传动过程中齿面接触是渐进式的，能有效降低啮合冲击与运行噪音，在对工位定位精度有要求的间歇传动场景中，能减少启停瞬间的齿侧间隙带来的回程误差。

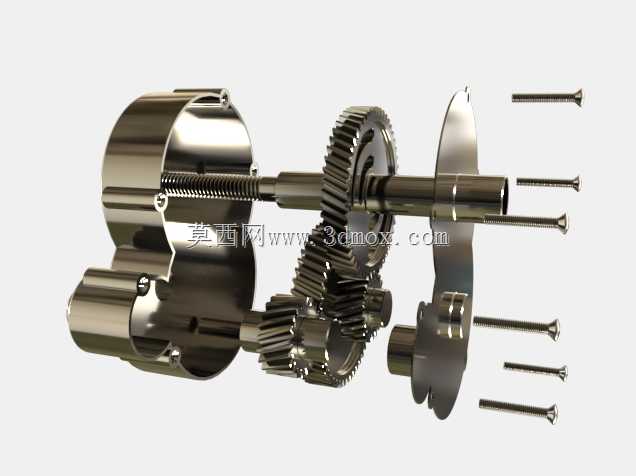

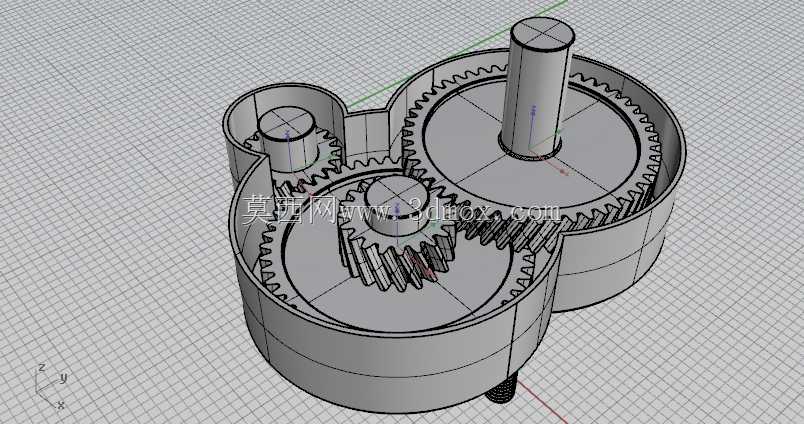

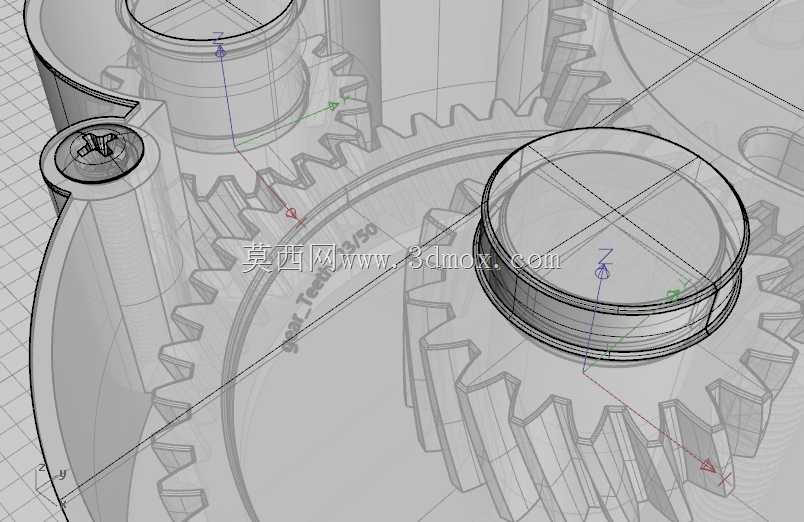

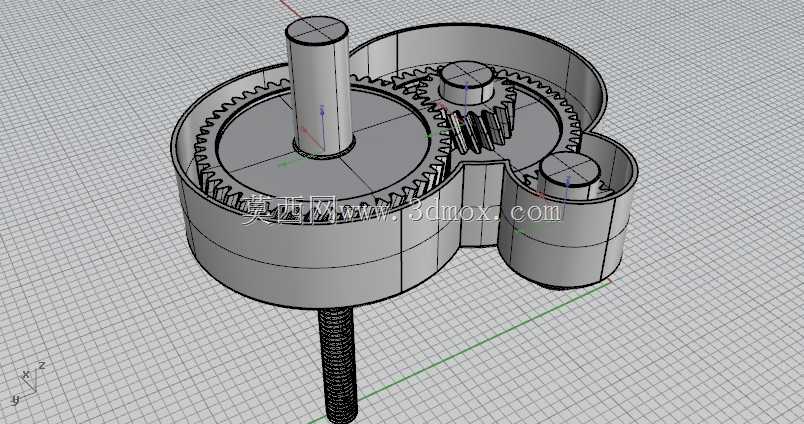

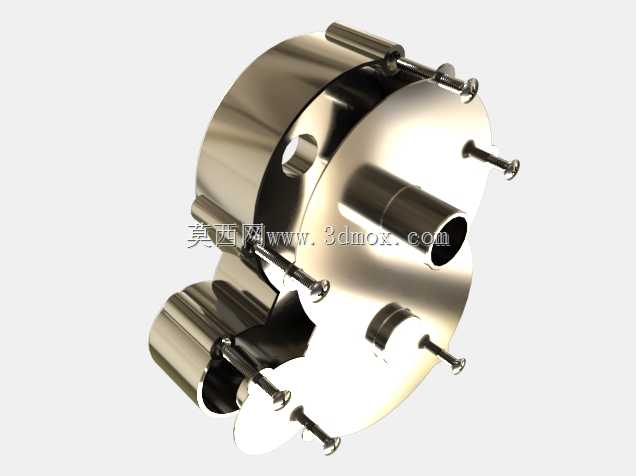

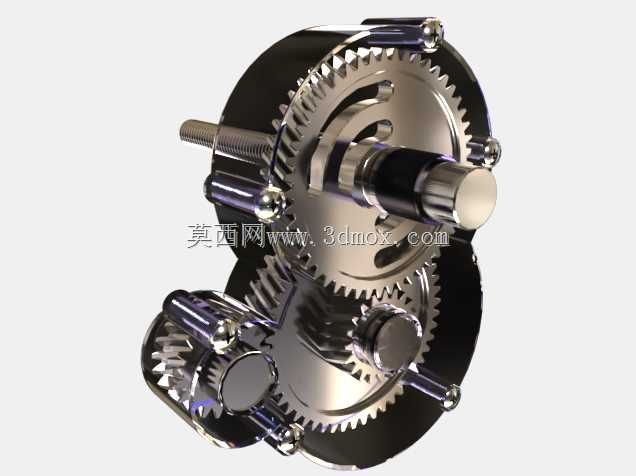

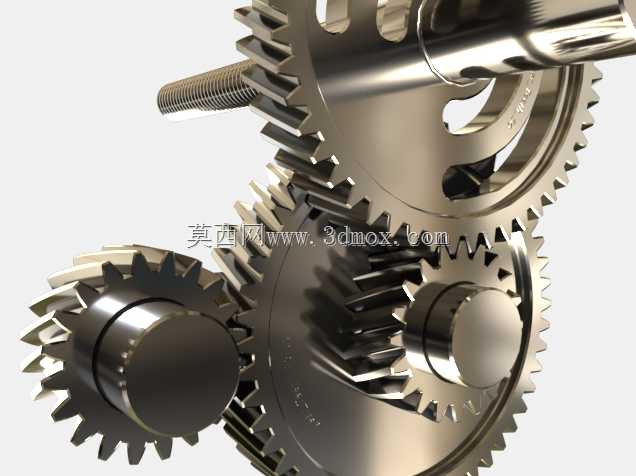

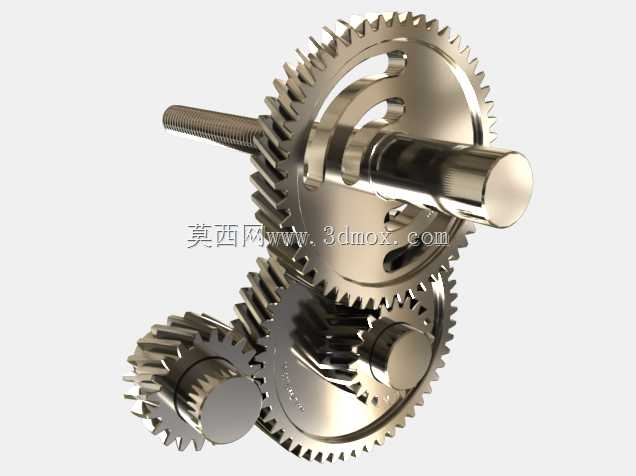

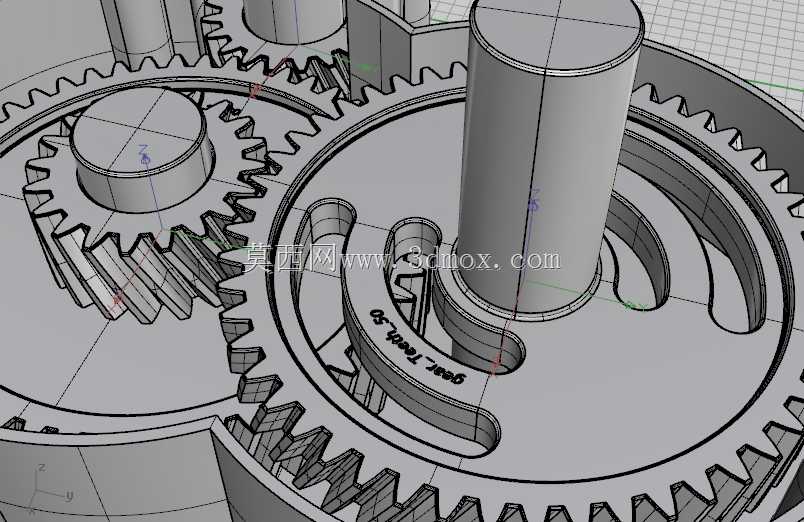

　　从结构设计逻辑来看，这套装置采用同轴式多级齿轮排布，输入轴与输出轴保持同轴线布局，能最大程度压缩安装占用的径向空间，适配安装空间局促的设备内腔布局。设计过程中首先要匹配输入动力的额定转速与输出端需要的工作转速，确定总传动比之后再合理分配各级齿轮的传动比，避免单级传动比过大导致大齿轮尺寸超标，同时要平衡各级齿轮的齿面接触强度与齿根弯曲强度，让各级齿轮的使用寿命尽量保持一致，减少后期维护的拆换频次。齿形参数选择上，螺旋角的取值需要兼顾轴向力与传动平稳性，螺旋角过大会导致轴承承受的轴向载荷激增，需要选用承载力更高的止推轴承增加成本，螺旋角过小则无法体现螺旋齿传动的平稳性优势，常规设计中会把螺旋角控制在8到15度的区间内，同时配对齿轮的螺旋角大小相等、方向相反，抵消部分轴向力，降低轴承负载。

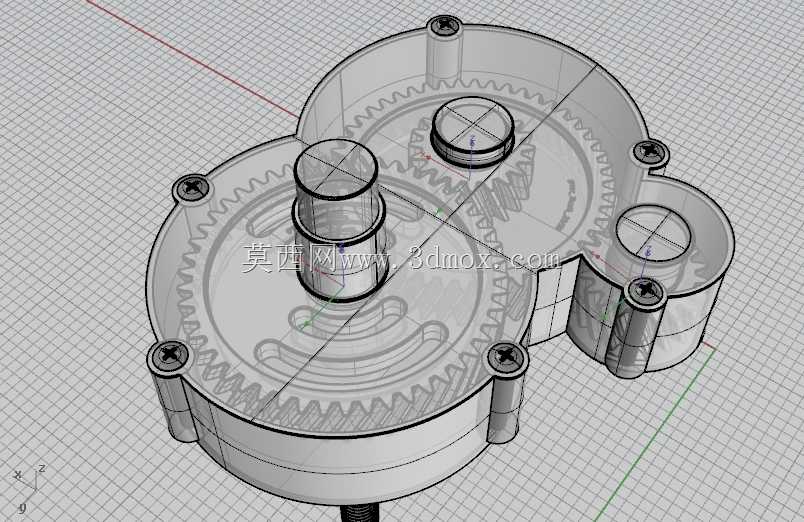

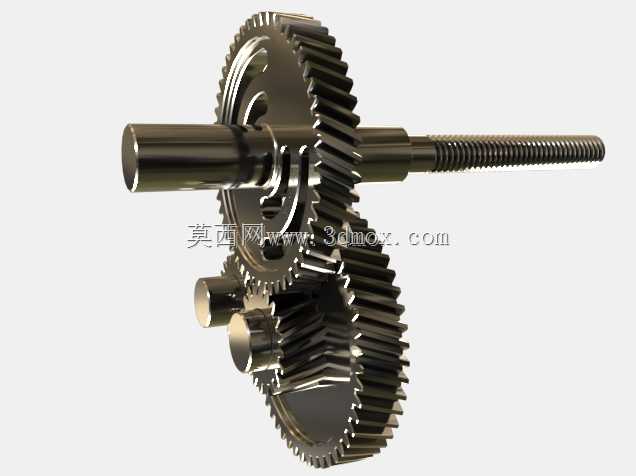

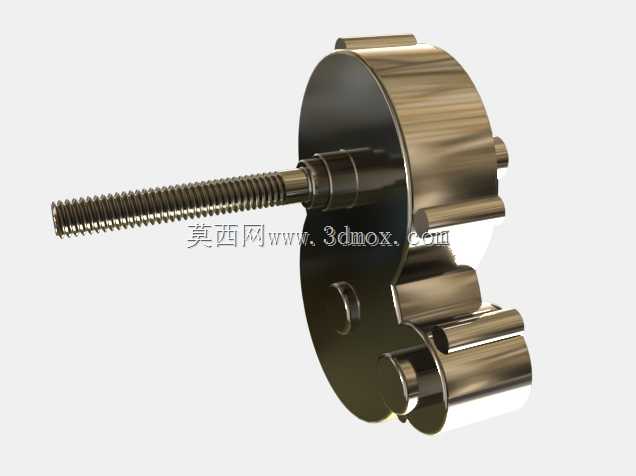

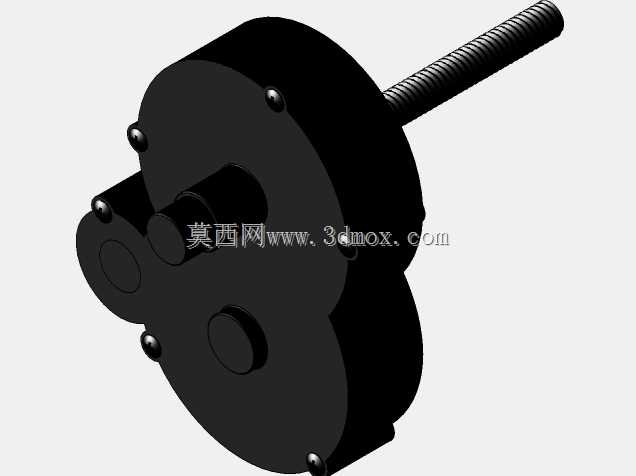

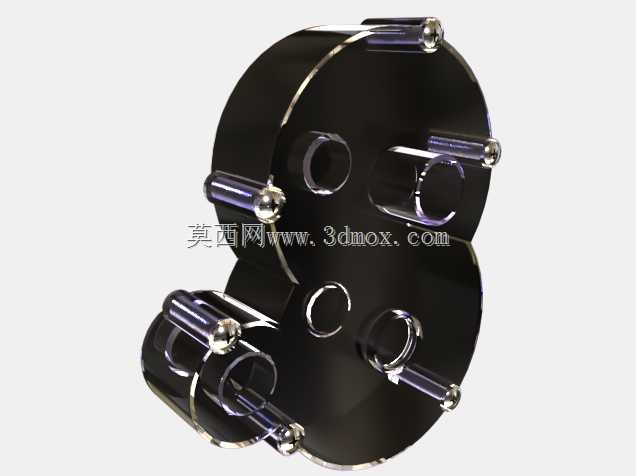

　　安装边界方面，这套同轴布局的减速结构，安装基准以壳体的定位止口为核心，输入轴端的轴伸长度与直径需要匹配上游动力源的输出轴尺寸，输出轴端的键槽尺寸需要满足额定扭矩下的键连接强度要求，避免传动过程中出现滚键问题。壳体上的安装孔位采用圆周均布设计，适配不同角度的安装固定需求，安装时需要保证输入轴与动力源输出轴的同轴度误差控制在允许范围内，避免额外的径向力作用在轴承上，导致轴承过早磨损、运行温度异常升高。齿轮与轴的连接采用平键加轴肩定位的方式，装配时需要控制齿轮与轴的配合过盈量，过盈量太大会导致装配困难，后期拆换齿轮不便，过盈量太小则会在传动过程中出现齿轮与轴的相对转动，打坏键槽甚至导致齿面偏磨。

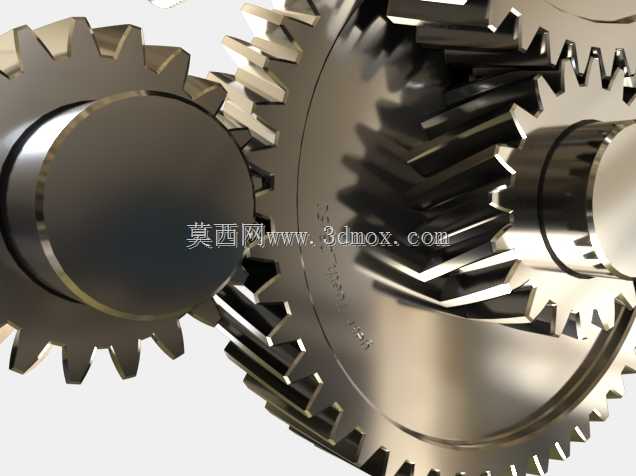

　　实际运行过程中，这类螺旋减速结构的润滑方式根据运行转速确定，转速较高的场景采用油浴润滑，壳体内加注适量齿轮油，齿轮转动时带起的润滑油能覆盖所有啮合齿面与轴承位置，带走啮合产生的热量与磨屑；转速较低的场景可采用润滑脂润滑，减少密封结构的设计难度，避免润滑油渗漏问题。齿面加工精度需要控制在7级以上，才能保证螺旋齿的啮合精度，减少运行过程中的振动与噪音，齿面粗糙度要达到Ra1.6以下，降低齿面磨损速率，延长整体使用寿命。端盖与壳体的配合面需要加装密封垫片，输出轴与端盖的配合位置采用骨架油封密封，避免润滑介质泄漏，同时阻挡外界的粉尘、碎屑进入壳体内部，磨坏齿面与轴承。

　　在设备选型匹配时，需要核算输出端的额定扭矩是否满足负载的启动与运行需求，不能仅按照额定运行扭矩选型，要预留1.2到1.5倍的安全系数，应对负载瞬间卡滞、启停冲击的工况，避免轮齿断裂。轴向定位的轴用挡圈需要选择符合国标尺寸的标准件，保证挡圈能完全卡入轴上的卡槽内，避免齿轮在运行过程中出现轴向窜动，导致齿面啮合宽度不足，局部应力集中打坏轮齿。整套结构的所有转动部件都要做动平衡校正，尤其是高转速工况下使用的场景，动平衡精度达不到要求会导致整个设备运行时出现共振，影响设备上其他精密部件的正常工作。
