聚氯乙烯材质防护柜体三维结构设计

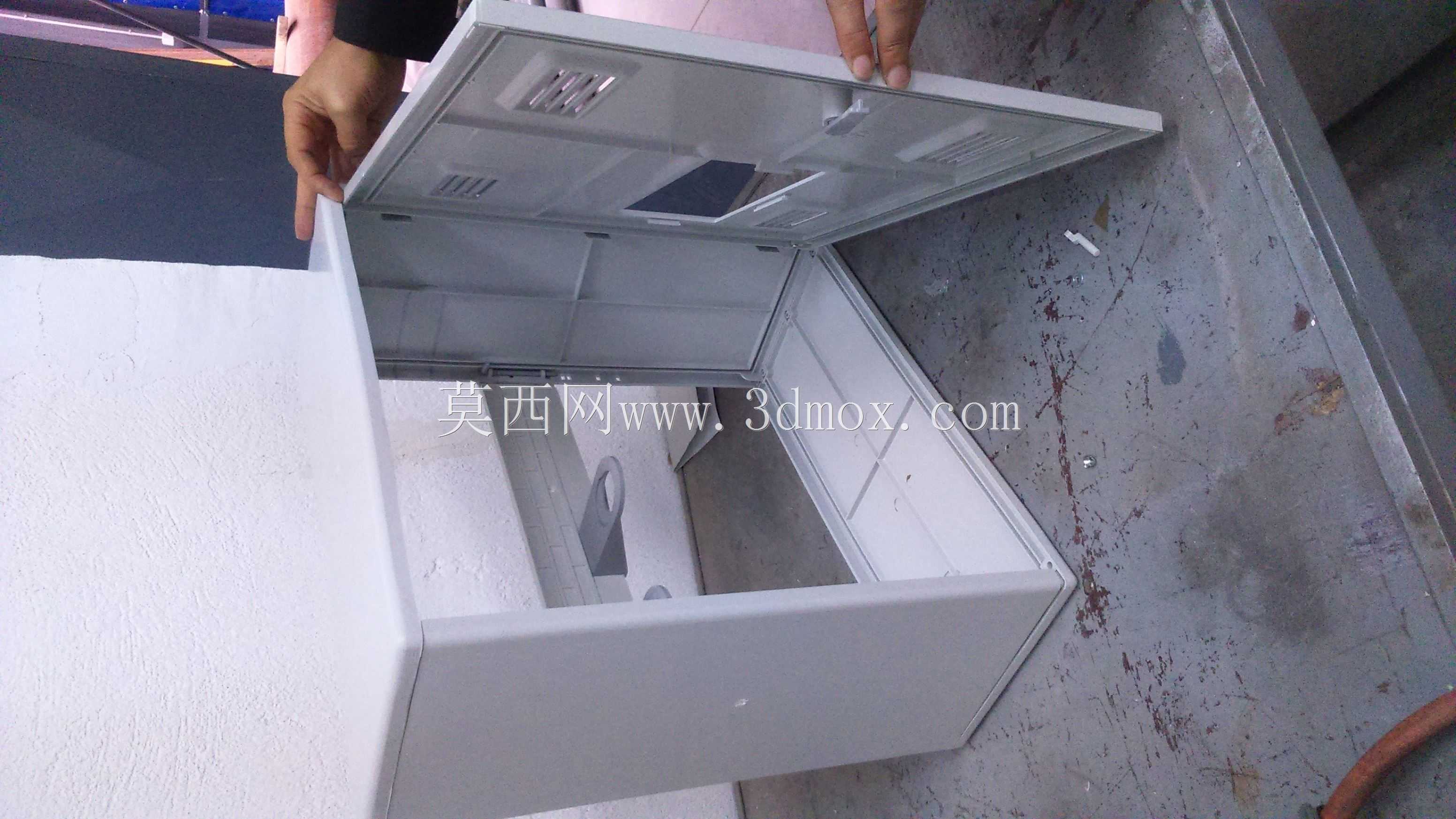

　　这款聚氯乙烯材质的防护柜体，在工业现场的应用场景覆盖了化工车间弱电布线、户外传感节点防护、实验室小型气路元件收纳等多个对柜体耐腐蚀性有要求的工况，不同于常规冷轧钢板喷塑柜体，PVC材质本身的耐酸碱、绝缘特性，让它在存在弱腐蚀介质、高湿环境的点位不需要额外做表面防腐处理就能直接投入使用。从实际用途来看，这款柜体主要承担内置元件的物理防护、布线规整、外部干扰隔绝的作用，柜门与箱体的配合结构做了叠边设计，关闭状态下可以阻挡大部分飞溅液体、粉尘进入柜体内部，避免内置的传感模块、接线端子受环境影响出现接触不良、元件腐蚀的问题。

　　在功能特性设计上，柜体内部预留了多层安装位的凸筋结构，不需要额外加装固定支架就能直接承托标准尺寸的安装板，用户可以根据内置元件的尺寸灵活调整安装层级，柜门内侧设计了小型的走线卡槽，可以将柜门侧安装的指示灯、开关的引线规整固定，避免开关柜门过程中引线被挤压磨损。柜体的边角位置全部做了圆弧过渡处理，没有尖锐的直角结构，一方面可以避免安装维护过程中人员磕碰受伤，另一方面也减少了应力集中点，提升柜体整体的抗冲击性能，在现场搬运、安装过程中不容易出现边角开裂的问题。

　　设计思路上，这款柜体优先考虑了材质特性与使用场景的匹配，PVC材质的密度远低于钢制柜体，整体重量更轻，单人就可以完成搬运、壁挂安装的操作，不需要额外配置起重辅助设备，适合在空间狭窄、吊装设备无法进入的现场点位安装。结构设计上尽量减少了额外的金属连接件，柜体的拼接位置采用了同材质的焊接加卡扣双重固定，既保证了拼接位置的结构强度，也避免了不同材质连接位置出现电化学腐蚀的问题，延长柜体在恶劣环境下的使用寿命。柜门的开合结构采用了一体式的塑料铰链，铰链与柜体为同材质注塑成型，没有额外的金属转轴，不会出现转轴锈蚀导致柜门无法开合的问题，同时铰链的阻尼力度经过调校，柜门开启到任意角度都可以保持稳定，不会因为自重或者现场振动自动关闭，方便维护人员操作。

　　外形尺寸与安装边界方面，这款柜体的整体长宽高比例适配常规的壁挂安装点位，背部预留了四个标准间距的壁挂安装孔，孔位做了沉台设计，安装螺丝可以完全沉入沉台内，不会突出柜体背部影响安装平整度，安装孔的间距匹配市面上通用的壁挂支架尺寸，不需要单独定制安装挂件。柜体的开门方向预留了左右互换的调整空间，用户可以根据现场的操作空间选择左侧开门或者右侧开门，不需要对柜体结构做额外的打孔、裁切改造。柜体的进线孔设计在底部位置，孔位预留了敲落结构，使用时可以根据穿线的线缆直径敲落对应尺寸的敲落孔，不需要现场开孔，同时底部进线的设计可以避免液体顺着线缆流进柜体内部，进一步提升防护性能。柜体内部的净空尺寸经过核算，可以容纳常规尺寸的传感变送模块、接线端子排、小型空开元件，内部的安装凸筋间距符合通用电气安装板的尺寸标准，用户可以直接采购标准配件进行装配，不需要单独定制内部安装结构。

　　从实际使用的适配性来看，这款柜体的壁厚经过选型验证，既可以保证足够的结构强度，在壁挂安装满载状态下不会出现变形，也不会因为壁厚过大造成材料浪费、整体重量超标。柜门与箱体的配合间隙控制在合理范围，配合叠边结构可以达到常规工业现场要求的防护等级，不需要额外加装密封胶条就能满足大部分室内、半户外工况的防护需求，如果应用在户外淋雨场景，也可以在叠边位置加装发泡密封胶条进一步提升防护等级，柜体本身的结构预留了胶条安装的卡槽，不需要额外做粘接处理就能完成胶条装配。
