无模块驱动钣金电气控制柜结构设计方案

　　这套钣金柜体结构，核心面向工业现场低压电气控制、传感信号集成的落地安装场景，区别于常规标准化电控柜，其设计逻辑完全围绕无DriveWorks模块下的参数化快速衍生需求搭建，可适配不同尺寸底盘、不同内部元件排布的定制化项目，无需依赖专用参数化驱动模块即可完成同系列不同规格柜体的快速改型，能大幅缩短定制类电控柜的结构设计周期。

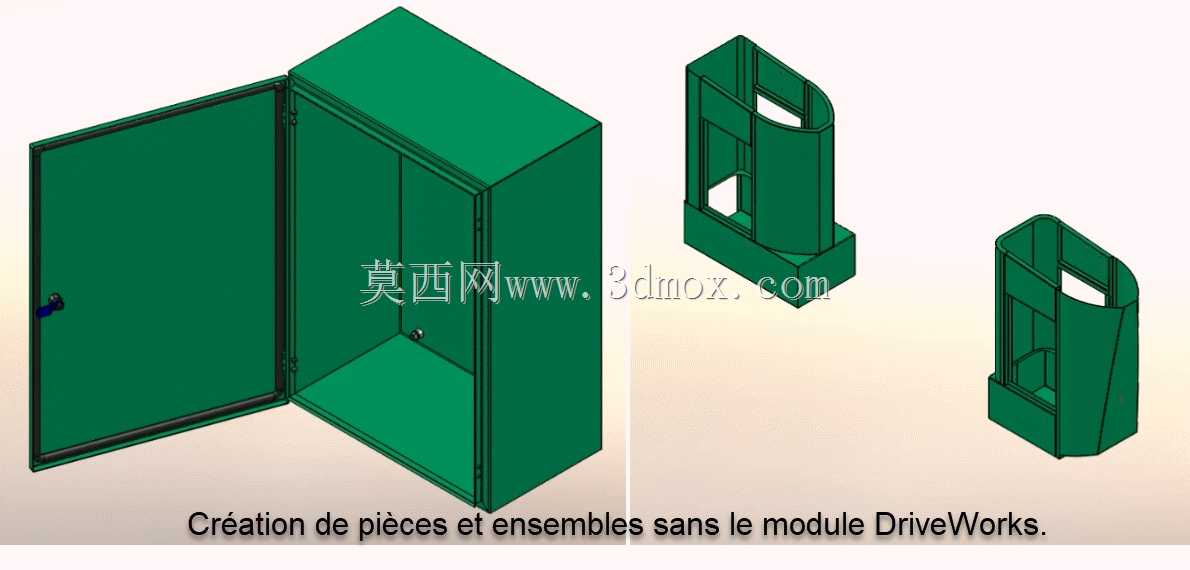

　　从实际使用场景来看，这类柜体多部署在车间设备旁、传感信号采集节点附近，承担电气元件防护、线路规整、控制回路承载的作用，柜体采用单开门带密封胶条的结构，门体与柜体框架通过内置铰链连接，关闭后胶条完全贴合门框，可满足车间多尘、少量溅水的防护需求，避免内部电气元件、传感接线端子受粉尘侵入或液体溅淋引发的接触不良、短路故障。柜体内部预留了多层安装板固定位，可根据实际搭载的控制模块、传感信号处理单元数量，灵活调整安装板的高度位置，适配不同尺寸的电气元件安装需求。

　　设计思路上，整套结构拆分为柜体主框架、门体、底座三个独立可改型的模块，主框架采用折弯钣金拼焊成型，所有折弯边均预留了标准的自攻螺丝安装孔位，无需二次打孔即可完成内部安装导轨、线槽的固定；底座部分做了加高处理，底部预留了电缆进线的敲落孔，现场布线时可根据电缆走向选择对应位置敲落开孔，避免现场切割破坏柜体防腐涂层。门体内侧预留了元器件标识牌粘贴位、门锁安装位，标配的转舌锁可实现门体的可靠锁闭，防止非授权人员随意触碰内部接线。

　　从外形尺寸与安装边界来看，常规款柜体的深度可根据内部元件的接线空间需求做两档调整，窄款深度适配仅安装端子排、小型传感信号处理模块的场景，宽款深度可容纳小型PLC、开关电源、继电器组等多类元件；柜体宽度方向可通过调整侧板折弯尺寸实现快速改型，无需重新设计整套模具，仅调整折弯参数即可完成不同宽度规格的衍生，底盘部分可根据现场安装需求选择平底固定式或者带脚轮移动式，固定式底盘预留了膨胀螺栓安装孔，可直接固定在水泥地面或设备基座上，移动式底盘可加装万向脚轮，满足需要临时移位的调试场景需求。

　　结构细节上，柜体所有钣金边缘均做了折弯翻边处理，没有裸露的锐边，可避免现场安装、接线作业时划伤操作人员；柜体焊接位置均做了打磨整平处理，表面喷涂前做了磷化防锈处理，可适应车间常规温湿度环境下的长期使用，不会轻易出现涂层脱落、钣金锈蚀的问题。门体与柜体之间预留了接地端子安装位，可实现门体与主框架的可靠接地，满足电气安全规范要求，避免静电积累或漏电引发的安全隐患。

　　这套结构的核心优势在于改型效率高，所有特征均采用基础钣金特征搭建，没有依赖专用参数化插件的关联特征，设计人员仅需调整对应草图尺寸即可完成不同规格柜体的建模，不需要重新绘制整套零件，对于小批量定制的传感控制节点柜体项目，能有效减少重复建模的工作量，同时所有孔位、折弯参数均符合常规钣金加工的工艺要求，不需要额外做工艺补正即可直接下发生产，加工厂家可直接根据展开图完成激光切割、折弯、焊接、喷涂的全流程加工，生产适配性强。
