工业设备调节用旋钮结构设计方案

　　这款旋钮的结构设计，最初是围绕工业传感设备的参数调节场景展开的，在各类工业现场的传感检测单元旁，操作人员经常需要对设备的灵敏度、触发阈值等参数做现场微调，这类调节操作不需要复杂的交互界面，反而需要可靠、防滑、盲操作也能精准对位的操作部件，这款旋钮就是针对这类场景做的结构优化。

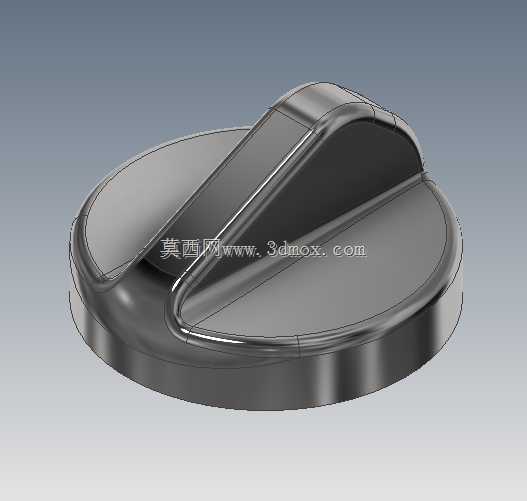

　　从实际使用场景来看，这类旋钮常配套安装在传感器外壳的调节端、小型工控设备的面板上，也可适配各类需要手动切换档位、调节参数的仪器仪表表面，日常使用中操作人员可能佩戴劳保手套操作，也可能在光线不足的设备夹层旁完成调节，所以设计时首先考虑了操作的触感辨识度：旋钮顶部做了凸起的导向筋，从圆心延伸至旋钮外缘，不管是目视还是戴手套触摸，都能快速判断当前旋钮的指向位置，不需要凑近查看刻度，就能完成档位对位，这一点在设备密集排布的工控柜内部调试时实用性很强，能大幅降低调试时的对位误差。

　　外形与安装边界方面，这款旋钮采用圆形基座设计，基座底部做了适配标准调节轴的安装孔位，基座外缘做了微小的倒角处理，避免安装后边缘割手，整体基座直径适配常规仪器面板的标准开孔尺寸，不需要额外修改面板开孔模具就能直接替换原有同规格旋钮；旋钮的整体高度控制在低矮区间，安装后突出面板的高度不会过高，避免设备运输、安装过程中磕碰导致旋钮移位甚至断裂，同时低矮的造型也不容易勾挂现场的线缆、操作工具，减少意外损坏的概率。

　　功能特性上，旋钮的表面做了哑光质感的结构处理，没有多余的亮面装饰，一方面避免工业现场的油污、灰尘附着后难以清理，另一方面哑光表面不会在设备旁的照明光源下产生反光，干扰操作人员查看旋钮指向；旋钮的握持边缘做了细微的防滑结构处理，不是夸张的深齿纹路，而是平缓的弧度过渡，戴薄劳保手套旋转时能提供足够的摩擦力，不会打滑，同时裸露的手部操作时也不会硌手，长时间调试旋转也不会产生不适感。

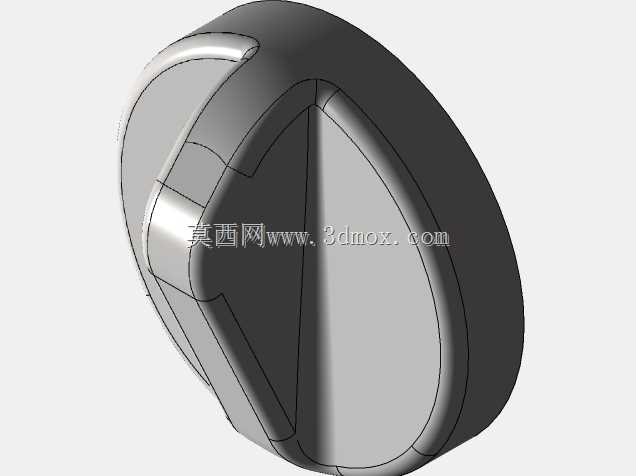

　　设计思路上，没有做多余的装饰性结构，所有造型都服务于功能需求：顶部的导向筋除了对位指示作用，还能在旋转时给手指提供施力点，不需要捏紧旋钮外缘就能带动旋钮转动，对于安装位置较深、手指只能碰到旋钮顶部的场景，也能顺利完成旋转操作；基座与顶部导向筋的衔接处做了大圆角过渡，避免应力集中，在旋钮受到意外侧向撞击时，应力能顺着圆角分散到整个基座结构，不会在衔接处出现断裂问题，适配工业现场复杂的使用环境，提升部件的抗损坏能力。

　　从安装适配性来看，这款旋钮的基座底部做了限位结构，安装时能和调节轴的限位槽精准配合，旋转到档位端点时不会出现空转、打滑的问题，旋转的阻尼感可以通过配套的轴件松紧调整，既不会因为阻尼过轻导致设备震动时旋钮自行移位，也不会因为阻尼过重导致调节时需要施加过大的力，损伤内部的电位器或调节轴结构。在实际配套测试中，这款旋钮可以适配多类传感设备的调节端，不管是光电传感器、压力传感器还是温度检测设备的面板调节位，都能满足操作需求，同时统一的安装尺寸也能降低设备生产时的配件采购种类，减少供应链的管理成本。

　　细节处理上，旋钮的所有分型面都做了隐藏式设计，外表面没有明显的合模线，不会积累灰尘油污，日常维护时只需要用抹布擦拭就能清理干净，适合多粉尘、多油污的工业车间环境；整体结构没有细小的可拆卸部件，不会因为长期使用出现零件脱落掉入设备内部的风险，满足工业设备的安全使用要求。
