阶梯式感应检测传感组件结构

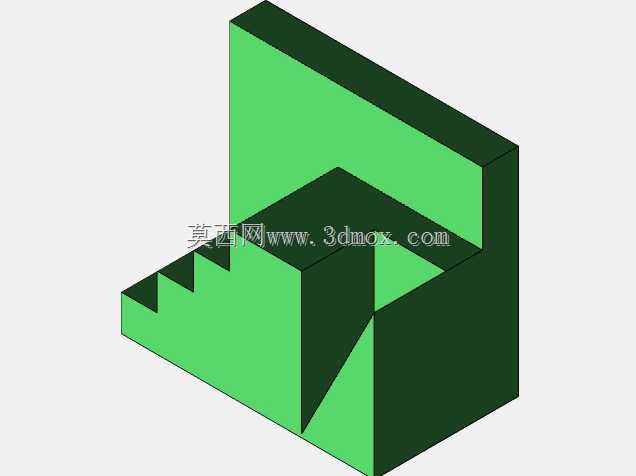

　　在工业自动化产线的物料到位检测、工位位置确认场景中，这类阶梯式结构的传感组件常被用于存在高度差的阶梯工位、分层料架的点位检测，区别于常规平面安装的传感器，其自带的阶梯形安装基体可以直接适配多高度差的检测点位，无需额外加装垫高块或调整支架，减少现场安装的调试工作量。从结构设计来看，该组件采用一体化的块状基体设计，后侧的竖直立板用于和设备安装面贴合固定，前侧延伸出的三级阶梯结构每一级台阶的端面都可作为感应面的安装基准，可根据实际检测需求在不同高度的台阶上布置感应元件，实现同一安装位覆盖三个不同高度位置的检测需求，适配分层输送料道、阶梯式工装夹具的多点位检测场景。设计时将基体的棱边做了小尺寸倒角处理，

　　避免安装过程中锐边划伤操作人员或刮损相邻设备的线缆，基体后侧的立板厚度大于前侧阶梯结构的壁厚，保证安装固定后的整体刚性，即使在设备运行产生持续振动的工况下，也不会出现基体形变导致感应点位偏移的问题。从安装边界来看，该组件的整体外轮廓为规整的矩形块结构，最大安装占用空间的长宽高尺寸适配常规工业传感器的通用安装孔位，后侧立板上预留的安装孔位间距符合工业传感组件的安装标准，可直接替换同安装尺寸的常规块状传感器，无需对原有设备的安装位进行二次打孔或改造。在实际使用中，这类阶梯式传感组件可用于电子元器件组装产线的分层料仓物料检测，每一级台阶对应一层料仓的出料口位置，当对应层的物料推送至检测位时，该层的感应元件即可触发信号反馈给设备控制系统，

　　相比在每个料层单独安装独立传感器，该集成式结构大幅减少了布线数量与安装点位，降低设备整体的布线复杂度与后期维护难度。设计过程中充分考虑了工业现场的安装兼容性，阶梯结构的每一级台阶高度差按照常规工业料道的分层间距设置，可覆盖多数轻工组装、小型零件加工产线的分层检测需求，基体采用实心结构设计，自身重量控制在合理范围内，不会对安装支架造成过大的负载，同时实心结构的抗冲击性能优于薄壁壳体结构，在有少量切削液飞溅、粉尘飘落的机加工工位也能稳定使用，不会因为轻微的外力碰撞导致结构损坏。另外，该结构的感应元件安装位预留了足够的走线空间，阶梯结构的内侧空腔可容纳感应元件的连接线缆，线缆可从基体后侧的立板开孔处引出，顺着设备安装面排布，

　　避免线缆外露被运动部件剐蹭，提升设备运行的安全性。在设备选型适配时，该组件可直接配套常用的接近式感应元件，无需定制特殊规格的传感头，降低备件替换的成本，阶梯端面的感应元件安装孔采用通用尺寸设计，可兼容不同品牌的同规格感应探头，现场维护时可直接更换损坏的探头，无需整体更换整个组件。
