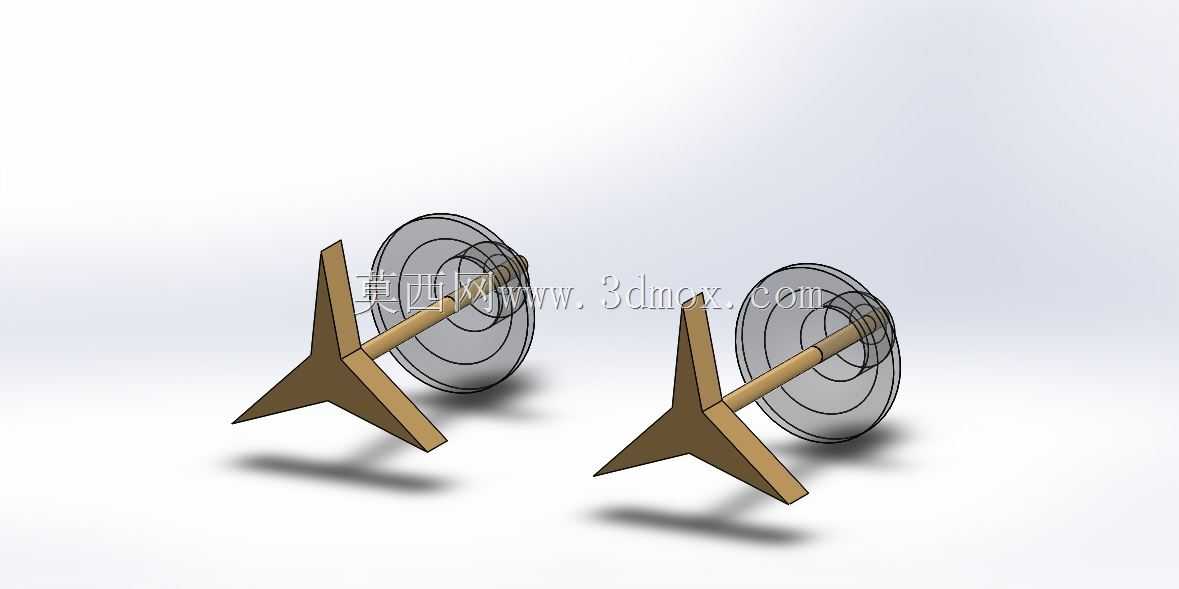

三角支架滚轮式传感支撑结构设计

　　在自动化产线的物料位移检测、轻型输送线的位置触发场景中，这类带三角支撑的滚轮结构常作为接触式传感的执行端部件使用，区别于常规的悬臂式滚轮触发结构，三角支架的构型能在接触被测物体时提供更稳定的支撑力，避免滚轮受侧向力时出现偏摆，导致传感信号触发延迟或者误判。从实际使用场景来看，这类结构多安装在输送线的侧边、分拣工位的挡板位置，当输送的工件经过时，会触碰滚轮带动支架产生微小的角位移，进而触发后端的传感元件输出到位信号，相比光电类非接触传感器，这种接触式结构在粉尘较多、光线干扰强的车间环境里，信号稳定性更有优势，不会因为工件表面反光、环境浮尘遮挡出现信号丢失的问题。

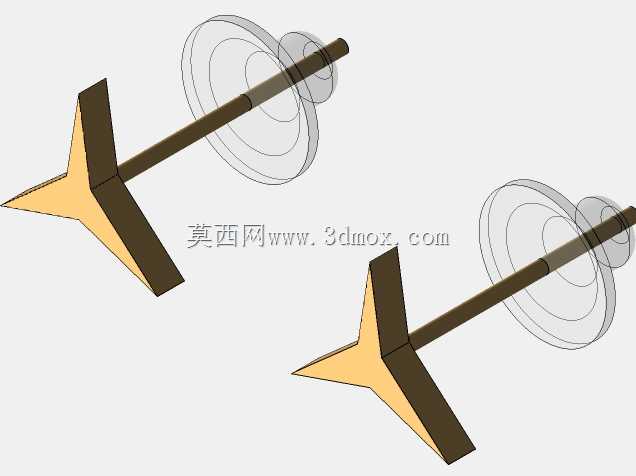

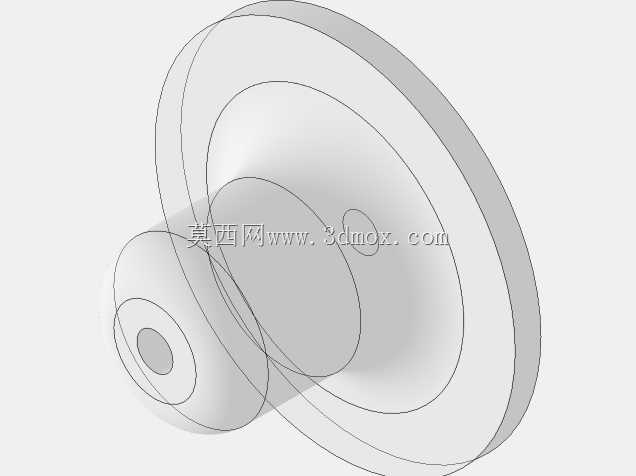

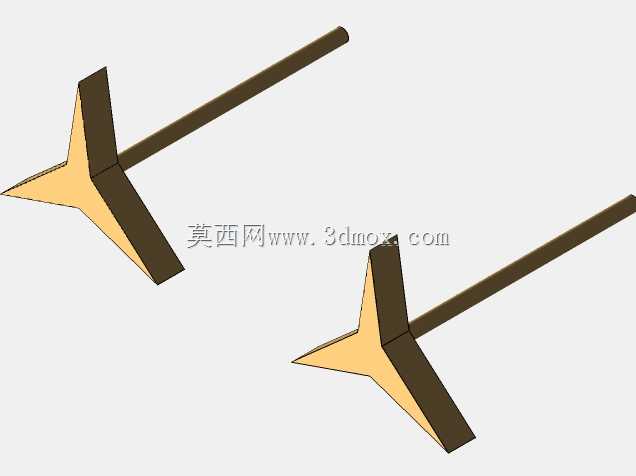

　　设计这类结构的时候，首先要考虑的是滚轮的转动阻尼，不能过松也不能过紧，阻尼过松的话，工件快速经过时滚轮会产生多余的回转晃动，导致支架复位时出现二次触发；阻尼过紧则会增大工件经过时的阻力，对于轻薄的纸质、塑料类工件，甚至会出现卡滞、刮伤工件表面的问题。图中的滚轮采用了薄型轮体设计，轮缘做了圆弧过渡，接触工件时是线接触状态，既能保证接触时的触发灵敏度，也能减少轮体和工件表面的接触面积，避免在软质工件表面留下压痕。三角支架的三个支脚做了等角度分布，其中两个支脚作为支撑受力端，第三个支脚作为触发联动端，和后端的传感微动部件连接，这种构型的好处是，不管工件从滚轮的哪个侧向角度接触，力都能通过三角结构均匀传递到触发端，不会因为接触位置偏移导致触发力不足。

　　从安装边界来看，这类结构的整体高度通常控制在100毫米以内，轮体直径在40毫米左右，支架的安装孔位设置在三角结构的中心位置，采用单螺栓固定加定位销防转的安装方式，安装时不需要预留太大的侧向空间，适合在输送线的型材间隙、工位挡板的狭小空间里布置。轮轴部分采用了小直径的光轴设计，轴和支架的配合间隙控制在0.02毫米以内，既保证轮体转动顺畅，也避免轴向往窜动导致轮体和支架产生摩擦。在材料选择上，支架部分如果是用于普通工业环境，可以采用ABS工程塑料注塑成型，重量轻且有足够的结构强度，不会因为长期往复触发出现形变；如果是用于有腐蚀性气体的车间环境，则可以换成不锈钢冲压焊接的支架，提升耐锈蚀能力；滚轮部分通常采用硅胶或者聚氨酯材质，既有足够的耐磨性，长期和工件接触也不会刮伤工件表面。

　　实际调试这类结构的时候，需要注意支架的复位角度，通常触发行程控制在15度以内就足够触发传感信号，过大的行程会导致支架复位弹簧的疲劳速度加快，缩短整体的使用寿命；复位弹簧的弹力要根据被测工件的重量调整，检测轻薄工件时换用弹力更小的弹簧，避免弹力过大把工件顶偏，检测重型工件时则换用弹力稍大的弹簧，保证工件经过后支架能快速复位，不会因为惯性停留在触发位置导致信号异常。另外，轮体的安装高度要比输送面高出3到5毫米，保证工件经过时能可靠接触滚轮，同时也不会因为突出高度过高导致工件经过时出现卡顿。在一些需要检测工件通过数量的工位，这种结构还可以在轮轴端加装小型编码器，通过滚轮的转动圈数换算工件的移动距离，同时实现计数和位移检测的功能，相比单独安装编码器加测速轮的方案，这种集成三角支架的结构整体体积更小，安装调试的工作量也更少。

　　很多设计人员在做这类接触式传感支撑结构的时候，容易忽略三角支架的受力平衡问题，把触发端的支脚做的过长，导致触发时支架出现形变，长期使用后支脚产生弯曲，导致触发位置偏移；还有的会把轮体的宽度做的过宽，导致工件边缘的毛刺挂住轮体，造成结构损坏。图中的结构把三个支脚的长度做了等强度设计，每个支脚的截面尺寸根据受力大小做了匹配，支撑端的支脚截面稍厚，触发端的支脚截面稍薄，既保证了结构强度，也控制了整体的重量，让触发动作更灵敏。轮体和支架之间预留了1毫米的间隙，避免加工误差导致轮体转动时和支架产生摩擦，同时在轮轴两端加装了微小的轴用挡圈，防止轮体在长期转动过程中从轴上脱落，提升结构的可靠性。
