M形标识配套传感组件结构设计

项目分类:传感器 发布时间:2022-03-03 ID:562466
  • M形标识配套传感组件结构设计
  • M形标识配套传感组件结构设计
  • M形标识配套传感组件结构设计
  • M形标识配套传感组件结构设计

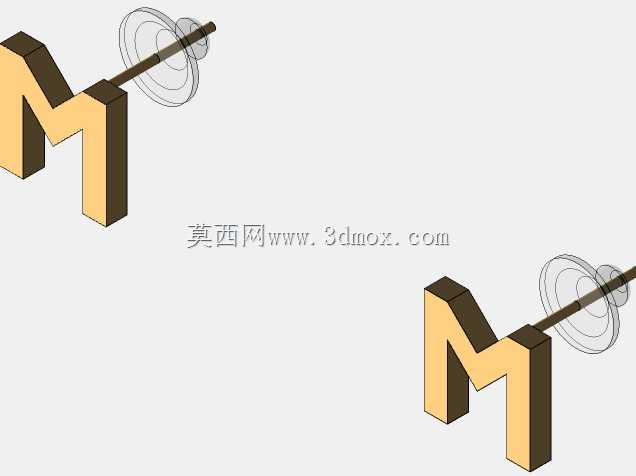

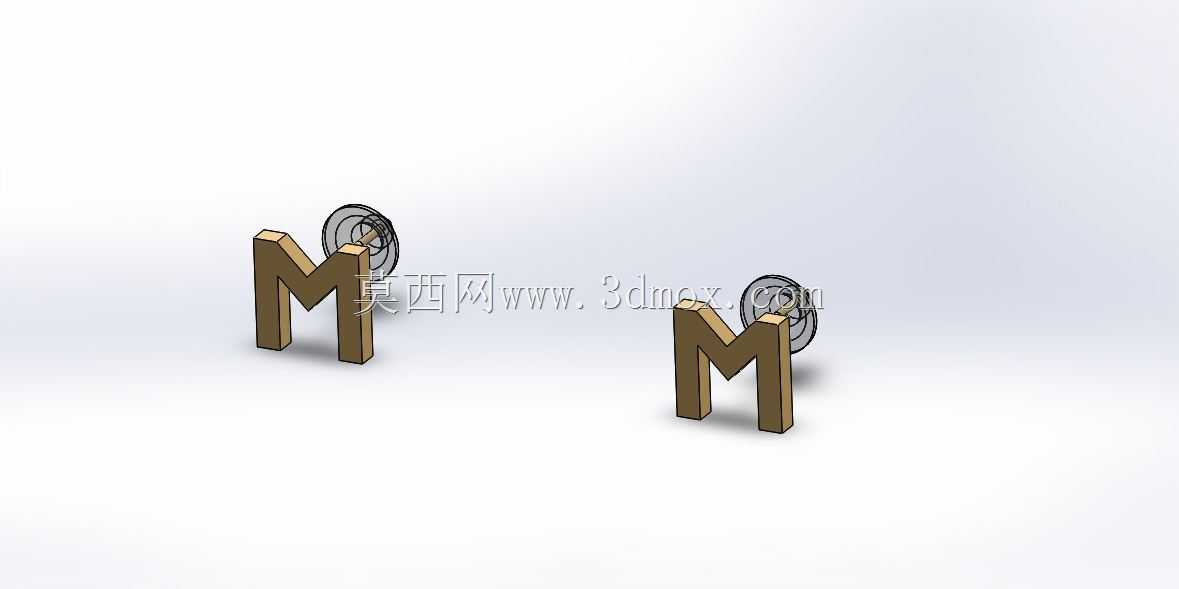

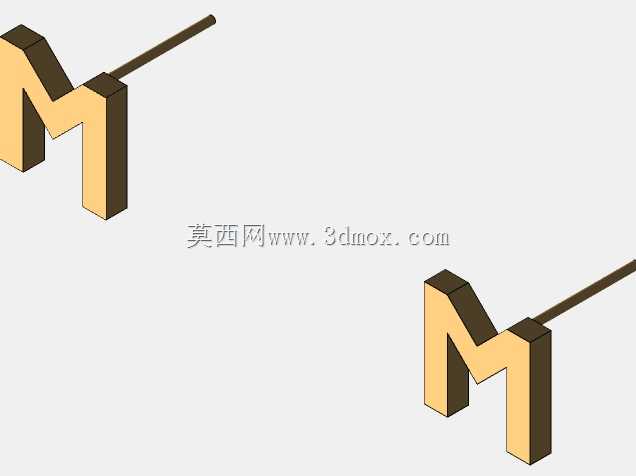

  在工业现场的工位状态标识、产线节点信号采集场景中,这类带M形立体标识的传感配套构件,常被用于设备工位的信号触发与位置标识一体化布设,区别于常规外露式传感安装座,它把标识造型和传感安装位做了整合,既可以作为工位的可视化识别标识,也能承载传感元件完成近距离的位置检测、物件到位触发功能。从结构设计逻辑来看,整个构件分为两个核心部分,一是立体M形的标识主体,采用等厚的块状结构,棱边做了小尺寸倒角处理,避免安装和日常运维过程中剐蹭操作人员,M形的两个支脚底部做了平整安装面,可直接通过螺栓固定在设备机架或者工位台面上,不需要额外加装转接支架,安装边界控制得比较紧凑,不会占用过多产线的布设空间。二是集成在M形构件侧后方的传感轮组件,

  这个轮体采用薄型辐条式结构,中心预留了传感轴的安装孔位,轮体和M形主体之间保留了足够的转动间隙,不会因为构件加工的微小公差出现卡滞问题,轮体的端面和M形构件的背面保持平行,保证传感触发时的信号一致性,不会因为轮体偏斜出现信号误触发或者漏触发的情况。实际布设的时候,这类构件常被用在组装产线的工件流转节点,当流转工装带着工件经过该位置时,会触碰传感轮带动轮体转动,配套的传感元件捕捉到转动信号后,就会给产线控制系统传递到位信号,触发后续的组装或者检测工序,而正面的M形标识可以让现场运维人员快速定位该传感节点的位置,在产线调试或者故障排查的时候,不需要对照图纸逐个查找传感点位,大幅提升现场运维的效率。设计过程中,

  首先要考虑的是安装面的平面度要求,M形支脚的底部安装面平面度公差控制在0.1mm以内,保证固定后构件不会出现倾斜,避免传感轮的位置偏移导致检测距离不符合要求;其次是传感轮的转动阻尼控制,轮体和安装轴之间采用间隙配合,阻尼控制在刚好能被工装触碰到就顺畅转动的程度,不会因为阻尼过大导致工装卡滞,也不会因为阻尼过小出现误转动触发错误信号。外形尺寸方面,M形主体的高度控制在常规工位标识的可视范围内,距离安装面的高度不超过150mm,横向宽度不超过120mm,传感轮的直径控制在60mm以内,突出M形主体侧面的距离不超过30mm,整个构件的安装投影面积控制在0.02㎡以内,对于空间紧张的紧凑型产线来说,这样的尺寸边界可以灵活嵌在产线的缝隙位置,

  不需要对原有产线结构做大规模改造。另外在结构强度上,M形主体的壁厚做了均匀化处理,整体壁厚保持一致,避免注塑或者机加工过程中出现缩孔、变形等问题,传感轮的辐条做了等宽设计,既保证轮体的结构强度,不会因为长期触碰出现辐条断裂,也能控制轮体的整体重量,降低转动时的惯性,提升信号触发的响应速度。在不同的应用场景下,这个构件的安装方式也可以做灵活调整,除了底部螺栓固定之外,也可以在M形主体的背面加装磁吸座,直接吸附在钢制的设备机架上,适合需要临时调整传感点位的调试场景,不需要在机架上钻孔破坏原有设备结构。传感轮的材质也可以根据现场环境做适配,在常规的车间环境下采用硬质工程塑料即可,在有油污或者腐蚀介质的场景下,可以更换为尼龙或者不锈钢材质的轮体,保证长期使用的可靠性。从建模的角度来说,整个构件的特征都比较规整,M形主体采用拉伸加倒角的特征就能完成,传感轮部分采用旋转切除加圆周阵列的方式建模,装配的时候要注意轮体和主体之间的间隙配合约束,预留出合理的转动空间,同时要校验安装螺栓的操作空间,保证固定的时候扳手可以顺利操作,不会被M形的结构挡住操作位置。
