小型手动面团搅拌装置结构设计

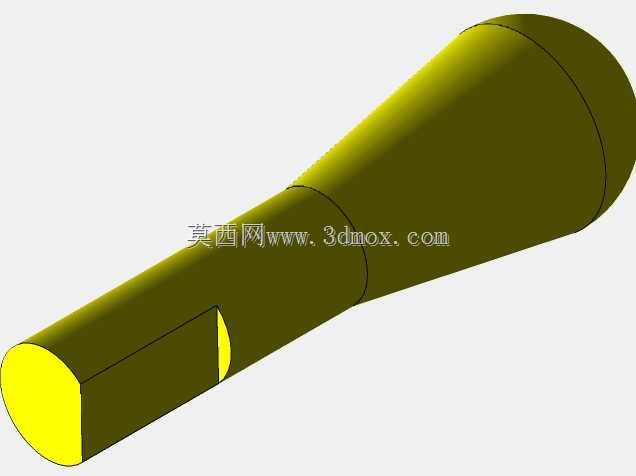

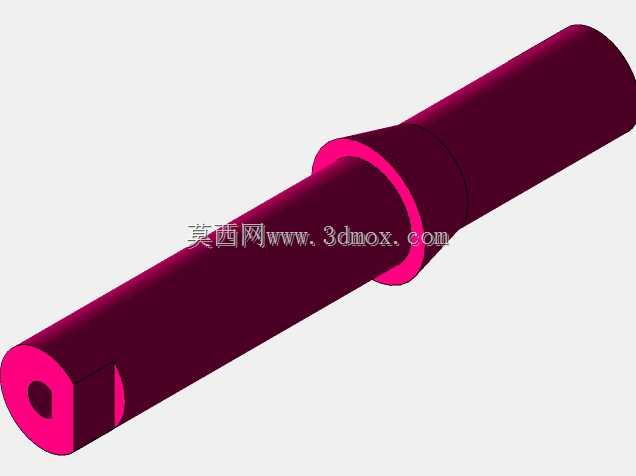

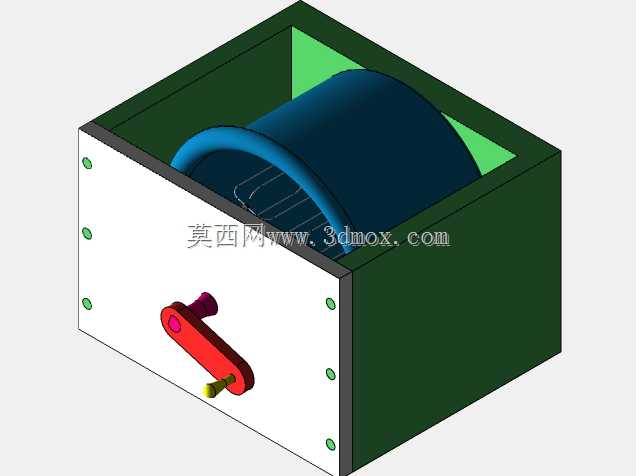

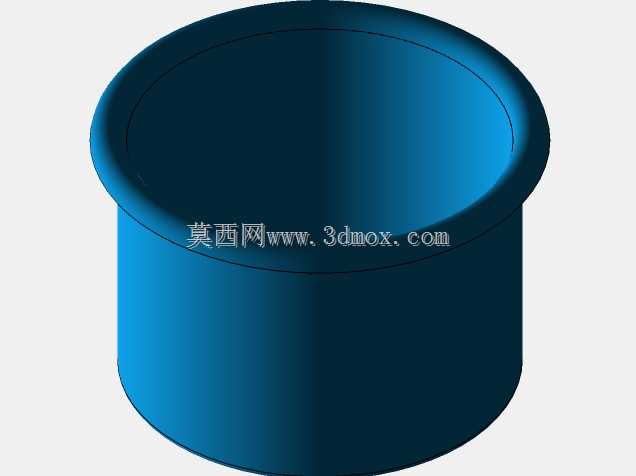

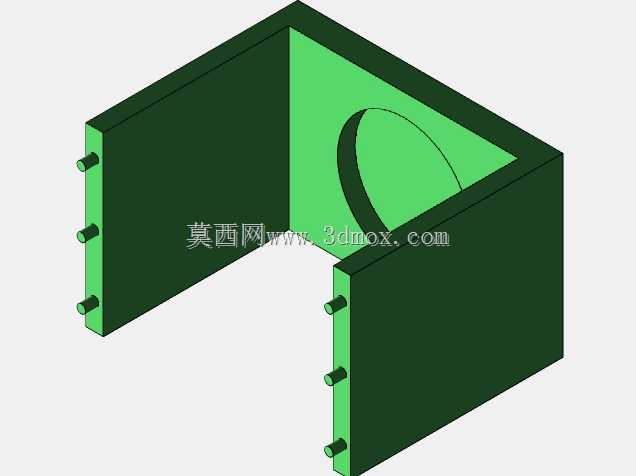

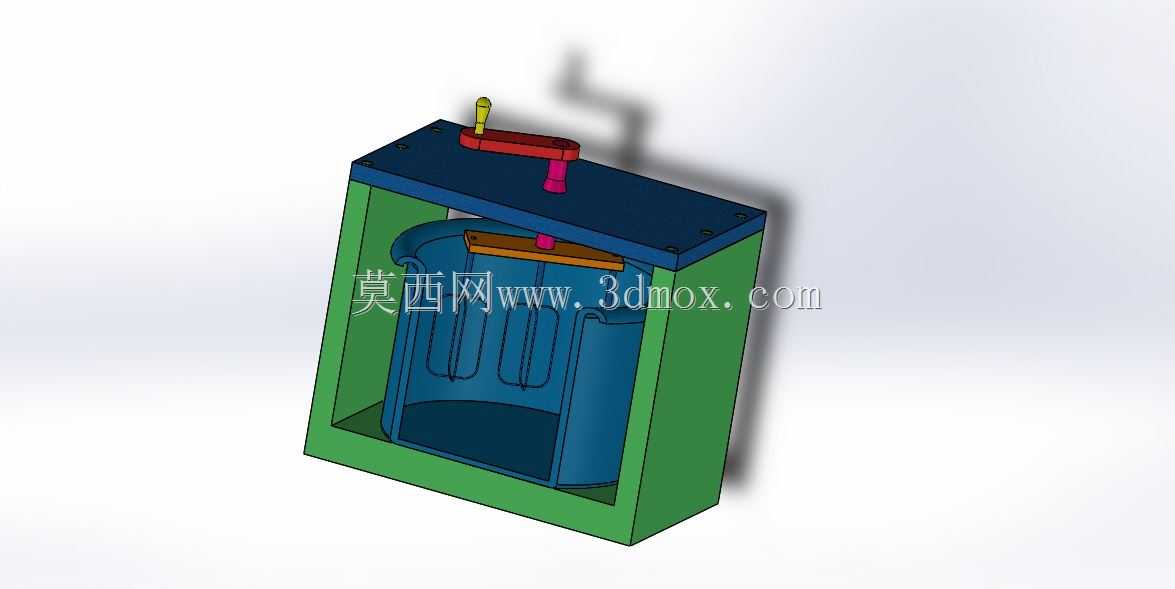

　　这款手动搅拌装置主要面向小批量面团调制场景，在家庭烘焙、小型面点作坊的前期原料混合工序中有着明确的使用定位，无需外接动力源，完全依靠手动输入扭矩完成搅拌作业，适配无供电条件或者小批量试做的作业需求，避免了大型电动搅拌设备启动准备流程长、清理维护繁琐的问题。从结构布局来看，装置采用立式框架承载形式，外部框架为矩形围合结构，既作为内部搅拌桶的定位支撑，也为顶部的手摇传动机构提供安装基准，框架的内侧设置有与搅拌桶外壁匹配的定位凸台，搅拌桶放入后可限制其周向转动与水平方向窜动，作业过程中不会因为搅拌桨的作用力出现桶体偏移，无需额外设置压紧固定结构，取放桶体的操作步骤被大幅简化。顶部的手摇输入组件采用摇柄与竖直传动轴直连的传动形式，

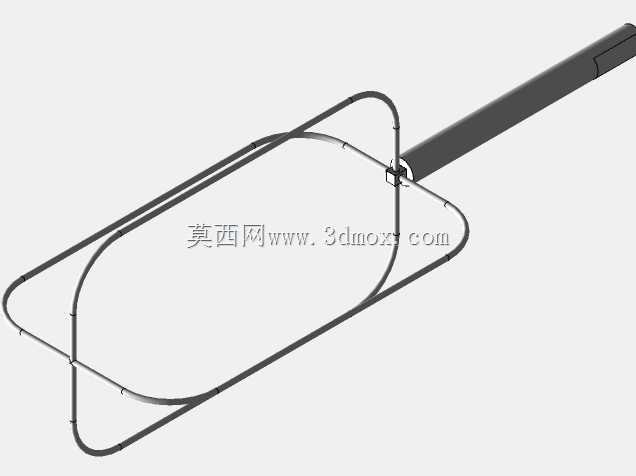

　　没有设置复杂的减速齿轮组，动力传递路径短，手摇输入的扭矩直接作用于搅拌桨组件，操作人员可根据面团的实际混合状态实时调整摇转的速度与力度，在干面粉与水初步混合的阶段可以放慢摇转速度避免粉料飞溅，待原料初步形成絮状后再加快转速提升揉混效率，整个操作过程的力反馈直接，没有传动间隙带来的空程问题。搅拌桨采用多根弧形杆件组合的结构，杆件的弯曲弧度与搅拌桶的底部、侧壁轮廓完全匹配，桨叶与桶壁之间预留了均匀的作业间隙，既不会因为间隙过小刮蹭桶壁造成额外的摩擦阻力，也不会因为间隙过大导致桶壁附近的原料无法被有效搅动，搅拌过程中桨叶可以带动桶内所有原料做周向与上下方向的复合运动，避免出现局部干粉结块、底部原料沉积的问题。从安装边界来看，

　　整个装置的占地面积仅略大于常规家用洗菜盆，放置在普通操作台面上即可使用，底部不需要额外的螺栓固定，依靠自身框架的重量与台面的摩擦力即可抵消手摇过程中产生的倾覆力矩，装置的整体高度适配成年人站立操作时的手臂自然抬起高度，摇柄的转动半径经过反复调整，摇转过程中操作人员的手臂不会与框架或者台面发生干涉，长时间作业的疲劳度较低。装置的所有结构件都采用易拆分的连接形式，搅拌桶可以直接从框架中向上取出，搅拌桨与传动轴之间采用快拆式的插销连接，作业完成后可以快速将接触原料的部件拆分清洗，不存在清洁死角，避免原料残留滋生卫生问题。在设计过程中，优先考虑了手动作业的力效匹配，没有盲目追求搅拌速度，而是通过优化桨叶的曲面角度与排布位置，

　　降低搅拌过程中的阻力，使得操作人员用较小的握力即可完成整个揉混过程，针对面团这类高粘度的搅拌介质，桨叶的杆件截面做了圆弧过渡处理，不会出现面团大量挂附在桨叶上难以清理的问题，框架的边角位置全部做了倒钝处理，操作过程中不会划伤操作人员的手臂。
