变径螺杆结构三维设计作品

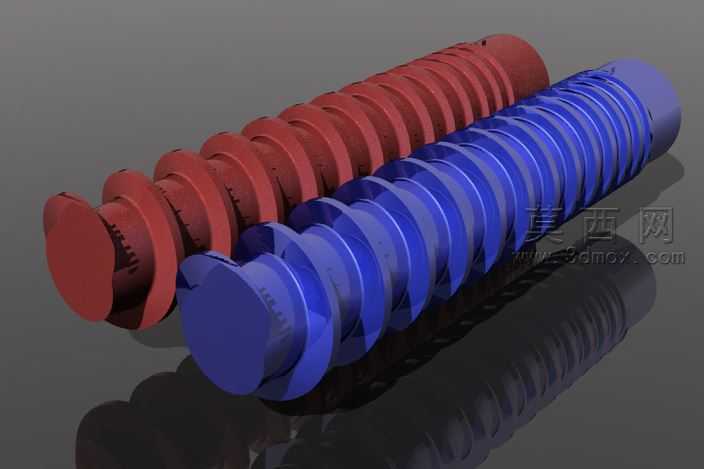

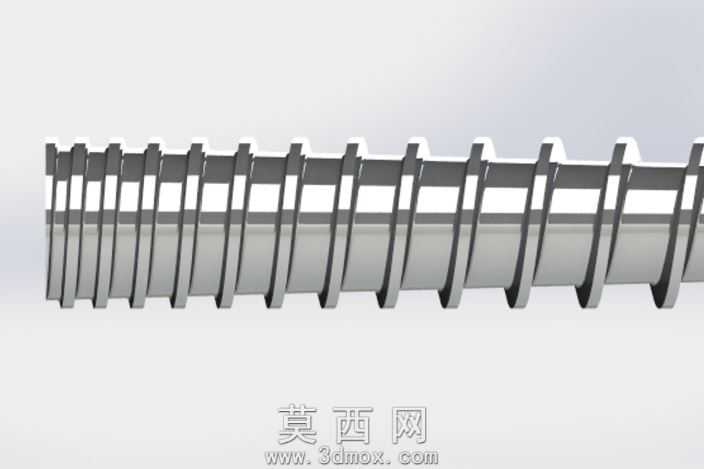

本作品为变径螺杆的三维参数化设计模型，建模阶段采用专业三维设计软件完成全流程构建，首先通过草绘工具绘制螺杆的基准轴线与不同截面的齿形轮廓，针对螺杆螺距渐变、齿顶直径变化的特性，采用螺旋线扫描结合参数化驱动的方式生成主体螺旋齿结构，过程中对每一圈螺旋齿的升角、齿厚、齿根圆角参数进行逐段校准，确保各段螺旋曲面过渡顺滑无破面，避免后续工程应用中出现干涉问题。模型构建过程中对螺杆的中心轴体、螺旋齿片、两端衔接轴段进行了独立的特征分组，轴体部分采用回转特征生成，保证同轴度公差符合机械传动件的设计要求，螺旋齿与中心轴的衔接位置添加了统一的圆角过渡特征，模拟实际加工过程中的工艺倒角，降低应力集中风险。材质渲染阶段，为模型赋予了哑光金属钢材材质，调整材质的粗糙度、反射率参数匹配实际机械加工后的金属表面质感，添加柔和的环境漫反射光照，突出螺旋齿的轮廓层次与结构细节，渲染视角选取螺杆轴向侧视角度，能够清晰展现不同区段螺杆的直径变化、螺距变化规律，直观呈现变径螺杆的结构特点。设计思路上，该模型围绕变距变径螺杆的实际传动需求展开，区别于常规等径等距螺杆，该结构可实现输送过程中物料容积的渐变调整，适配不同工况下的物料输送、挤压传动需求，建模过程中保留了所有特征的参数可编辑性，使用者可根据实际使用场景调整螺杆总长度、各段直径、螺距变化率、齿形角度等核心参数，快速衍生出适配不同工况的螺杆模型，无需重新进行基础结构搭建。模型的结构细节处理贴合实际生产要求，两端预留的装配轴段添加了标准的倒角特征，可直接与轴承、联轴器等标准传动件进行装配配合，螺旋齿的齿面厚度根据受力分布做了差异化设计，受力较大的区段齿厚适当增加，保证结构强度的同时兼顾轻量化设计要求，整体模型无冗余特征，几何拓扑结构合理，可直接用于后续的工程图导出、装配仿真、3D打印样件验证等环节。
