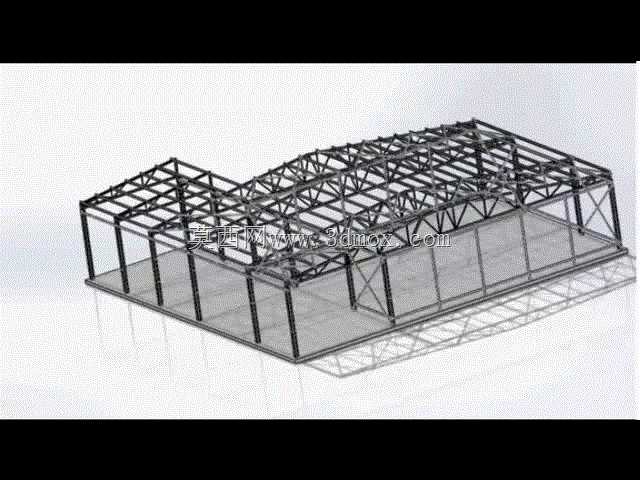

型钢搭建小型生产作业车间框架结构

　　这套型钢搭建的小型作业车间框架，在村镇小型加工点、城郊临时生产场地、厂区配套辅助作业区这类场景里适配性极强，不同于大跨度重型工业厂房的厚重设计，它的定位就是满足小规模生产的空间遮蔽与结构承载需求，不需要复杂的施工工序，构件全部采用工厂预制的标准型材，现场仅需通过螺栓拼接与少量焊接作业就能完成主体搭建，能大幅缩短现场施工周期，降低非标准化构件的加工成本。从结构受力逻辑来看，整体采用柱网均匀排布的设计思路，竖向承重构件选用等截面H型钢作为立柱，立柱底部通过预埋锚板与混凝土地面基础刚性连接，能将上部屋面荷载、侧向风荷载稳定传递至地面基础，避免出现不均匀沉降带来的结构形变。屋面部分采用三角形桁架结构，

　　每榀桁架之间通过横向系杆与交叉支撑做刚性拉结，既可以保证屋面整体的平面外稳定性，也能抵消部分侧向风压带来的水平推力，桁架杆件全部采用热轧角钢拼接，节点处采用节点板加螺栓连接的形式，相比全焊接节点，后期如果需要局部调整跨度或者更换受损杆件，操作难度更低，也不会对周边杆件的受力状态造成过大影响。在围护结构的安装边界设计上，立柱内侧预留了统一的安装卡槽，后期可以直接嵌入彩钢夹芯板作为墙面围护，不需要额外焊接围护龙骨，屋面桁架的上弦杆也预留了屋面板的固定孔位，不管是铺设彩钢瓦还是采光板，都能直接通过自攻螺钉完成固定，不需要二次钻孔破坏型材的防腐层。从实际使用的功能特性来看，这套框架的净空高度控制在4.2米，刚好满足小型生产设备进出、

　　普通货运车辆临时停靠装卸的需求，柱网间距设置为6米，既不会因为柱距过小浪费型材增加成本，也不会因为柱距过大导致屋面桁架的杆件截面被迫加大，整体用钢量控制在非常经济的区间。在建模过程中，所有型材的截面参数都严格遵循国标热轧型钢的尺寸规范，每一处连接节点的螺栓孔位、拼接间隙都按照实际施工的公差要求做了预留，不会出现建模尺寸与实际加工尺寸脱节的问题，比如立柱与桁架连接的牛腿位置，特意做了加劲肋补强，避免集中荷载作用下出现腹板局部失稳的问题，柱脚位置的锚栓孔间距也匹配常规小型厂房基础的预埋螺栓排布，不需要施工方重新调整基础预埋参数。考虑到这类小型车间后期可能存在的功能调整需求，整体结构做了模块化拆分，每一个柱距单元都可以独立拆解，

　　如果后期需要扩建车间长度，只需要在原有结构的端部直接拼接同规格的柱网与桁架单元即可，不需要对原有主体结构做大规模改动，甚至如果场地需要搬迁，所有构件都可以拆解后二次转运拼装，相比混凝土结构的固定建筑，灵活度要高很多。在侧向抗风设计上，结构两端的柱间设置了交叉式柱间支撑，能将纵向水平力直接传递至基础，避免大风天气下结构出现纵向侧移，屋面的水平支撑也形成了封闭的受力体系，保证局部荷载作用下能快速分散到整个屋面结构，不会出现局部杆件过载变形的问题。另外在型材的选型上，所有承重构件都选用Q235B级碳素结构钢，这类材料的焊接性能、切削加工性能都比较成熟，各地钢材市场都能轻松采购到同规格型材，不会出现特殊材料采购困难、加工难度大的问题，表面处理默认采用抛丸除锈后刷防锈漆的工艺，如果是在潮湿或者腐蚀环境下使用，也可以直接替换为镀锌型材，不需要改动整体结构尺寸。
