20x50x6米钢结构仓储库房机架结构

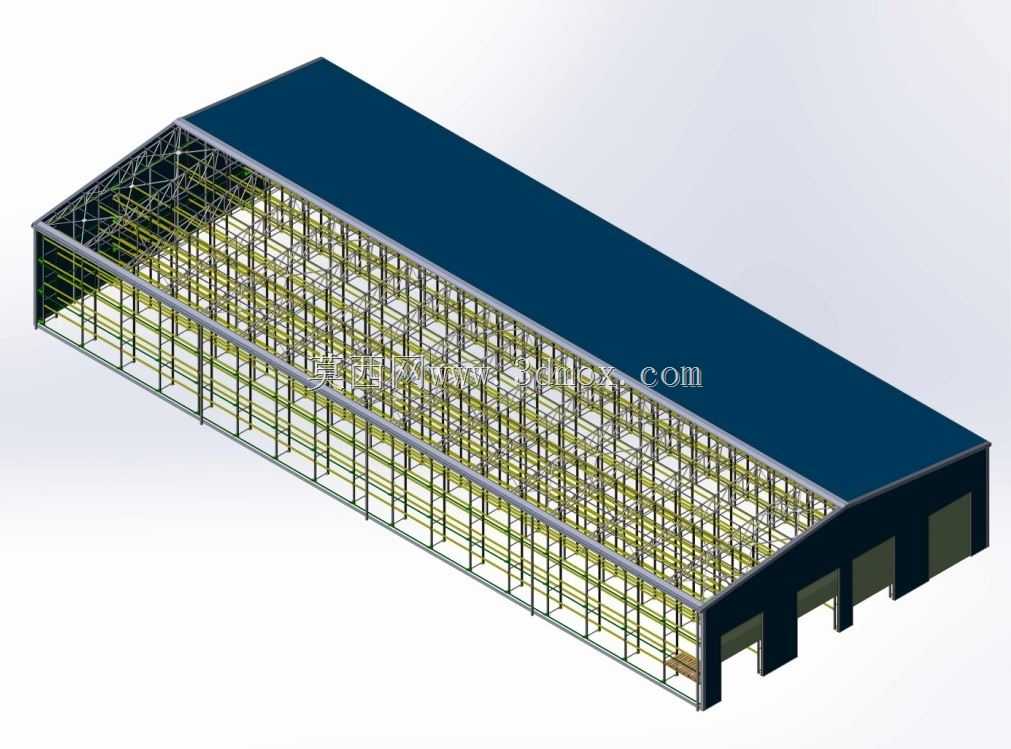

　　这套20米跨度、50米长度、6米檐高的钢结构仓储库房机架，是已经落地投产的实体建筑对应的三维结构模型，在工业仓储、生产周转场地搭建领域有着极强的参考价值。日常生产场景里，这类大跨度钢结构库房常被用作原料暂存区、成品周转仓、小型加工车间或者物流中转站点，相比传统砖混结构库房，它的施工周期短、内部净空利用率高，后期还可根据生产需求灵活调整内部隔断，适配不同的仓储或生产作业需求。

　　从结构设计思路来看，整个机架采用主次梁分层排布的逻辑，主承重柱沿库房长度方向双侧等距布置，柱脚预留与基础预埋件连接的安装孔位，安装时需要先完成混凝土独立基础的浇筑找平，确保各柱位的标高偏差控制在工程允许范围内，避免后续构架安装出现应力集中的问题。屋面主桁架沿跨度方向架设，上弦杆匹配屋面彩钢板的安装檩条间距，下弦杆预留了管线吊挂的安装点位，可直接布设照明、消防管线，不需要额外在构架上焊接附加支架，减少现场施工的二次加工量。墙面的围护结构支撑构架采用横竖双向的型钢排布，横向构件匹配彩钢墙板的固定模数，竖向构件与主承重柱做刚性连接，形成整体的抗侧力结构体系，能够抵御常规地区的风荷载与屋面雪荷载，满足一般工业建筑的结构安全要求。

　　在功能特性上，整个钢构架采用模块化拆分设计，所有构件均可在工厂预制完成后运输到现场进行螺栓装配，不需要大量现场焊接作业，既降低了现场施工的安全风险，也能大幅缩短建设周期。6米的檐高设计既满足了普通货架堆叠、中型货运车辆进出的净空需求，也不会因为过高的檐高造成不必要的建材浪费，控制整体建设成本。库房端部预留的多个门洞位置，在构架设计时就做了门洞上方的承重过梁强化，可根据使用需求安装卷帘门或者平开门，适配叉车、货运卡车的进出作业需求。内部的横向支撑与纵向支撑交叉布置，在不占用内部有效使用空间的前提下，提升整个构架的整体刚度，避免大跨度结构出现侧向晃动或者屋面挠度过大的问题。

　　从安装边界来看，整个构架的占地尺寸严格控制在20米×50米的范围内，基础施工时需要在构架外侧预留不小于1米的安装操作空间，方便构件吊装与螺栓紧固作业。屋面的坡度设计匹配常规工业厂房屋面排水需求，雨水可沿屋面坡度流向端部的天沟，再通过落水管排到场地周边的排水系统，不需要额外做复杂的屋面排水改造。所有钢构件的连接节点均采用标准化的节点板设计，安装时只需要按照对应编号对位紧固即可，对现场施工人员的技术门槛要求较低，也方便后期使用过程中如果出现局部构件锈蚀、变形时的快速更换维护。在实际投产使用中，这套构架已经验证了结构稳定性，内部可搭配重型仓储货架、桥式轻型吊具使用，满足常规工业仓储的各类作业需求，对于同尺寸规格的钢结构库房设计、构件预制、现场安装都有着直接的参考意义，结构设计从业者可以直接参考其构件排布逻辑、节点处理方式，根据实际项目的荷载需求调整构件规格，快速完成同类型项目的结构方案设计。
