大跨度金属桁架屋面受力承载结构

　　这套桁架式金属屋顶结构，主要面向大跨度无柱空间的屋面围护支撑场景，常见于工业厂房、仓储库房、中小型公共场馆、集散站台这类需要开阔内部使用空间的建筑场景，核心作用是承担屋面围护板材的自重、区域积雪荷载、屋面检修活载以及常规风荷载，将上部荷载通过桁架两端的支座节点均匀传递给下部承重柱或者圈梁结构，避免屋面出现局部挠曲变形、杆件失稳等结构失效问题。

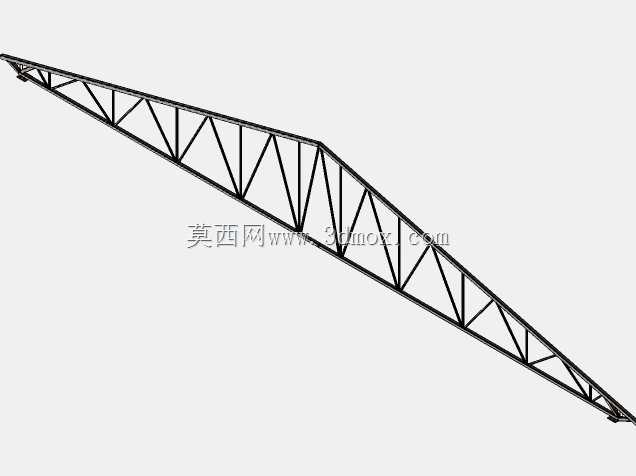

　　从结构受力逻辑来看，这套桁架采用了变高度抛物线形的上弦轮廓设计，上弦杆沿屋面排水坡度自然起拱，下弦杆根据跨中弯矩分布调整垂度，跨中位置桁架高度最大，向两端支座位置逐步收窄，这种轮廓完全匹配简支桁架在均布荷载下的弯矩分布曲线，能让上下弦杆的轴力分布更均匀，减少杆件截面规格的种类，降低材料损耗与加工难度。腹杆体系采用三角形分节间布置，受压腹杆与受拉腹杆交替排布，每个节间的长度控制在合理范围，避免上弦杆出现过长的无支撑段，防止上弦杆在受压状态下发生平面外失稳；所有杆件的连接节点均采用汇交设计，确保各杆件的形心线在节点处完全交汇，最大程度减少节点次弯矩，让杆件始终处于二力杆受力状态，充分发挥金属材料的抗拉压性能。

　　在安装边界方面，这套桁架的跨度适配6米级的常规柱距场景，模型中标注的尺寸基准显示总跨度约6000mm，跨中桁架高度控制在跨度的1/12到1/10区间，既保证足够的结构刚度，控制屋面在荷载作用下的竖向挠度不超过规范允许值，也不会因为桁架高度过大造成室内净空浪费、增加围护结构的材料用量。桁架两端的支座节点预留了与下部承重结构连接的安装孔位，一端设计为固定铰支座，约束水平与竖向位移，另一端设计为可动铰支座，释放温度变形产生的水平位移，避免温度应力造成杆件弯曲或者节点拉裂。

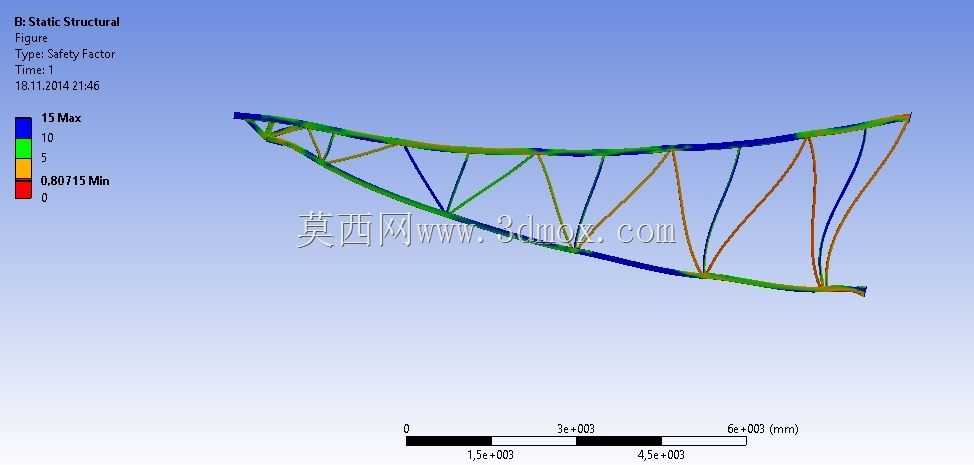

　　从实际工程应用的角度，这类桁架结构在加工阶段可以先在工厂完成单片桁架的杆件下料、节点组焊，预拼装完成后再运输到现场进行整体吊装，相比传统的实腹式屋面梁，能减少30%左右的钢材用量，同时结构自重更轻，降低下部承重柱与基础的荷载负担。在结构验算层面，模型附带的静力学分析结果显示，结构在常规荷载组合下的安全系数分布合理，应力集中区域仅出现在个别节点连接位置，通过节点板加厚、加劲肋补强即可满足强度要求，大部分杆件的应力裕度充足，在遭遇极端积雪或者阵风荷载时不会出现突发性的结构破坏。

　　在配套构造上，桁架上弦杆预留了与屋面檩条连接的安装点位，檩条可以采用冷弯薄壁型钢直接通过螺栓固定在上弦节点上，不需要额外焊接作业，减少现场施工的动火工序，提升安装效率；下弦杆位置可根据使用需求预留吊顶、管线吊挂的节点，方便后期布设照明、消防、通风等管线，不需要额外在屋面结构上钻孔打洞，避免破坏结构的防腐涂层与受力完整性。整个桁架的杆件均采用常规截面规格，不需要定制特殊型材，加工设备通用性强，普通的钢结构加工厂即可完成下料、焊接、防腐处理全流程作业，运输过程中单片桁架的截面尺寸满足常规道路运输的限界要求，不需要办理特殊运输手续，适配大部分县域级工程的施工条件。
