米林环形多工位切割器结构设计

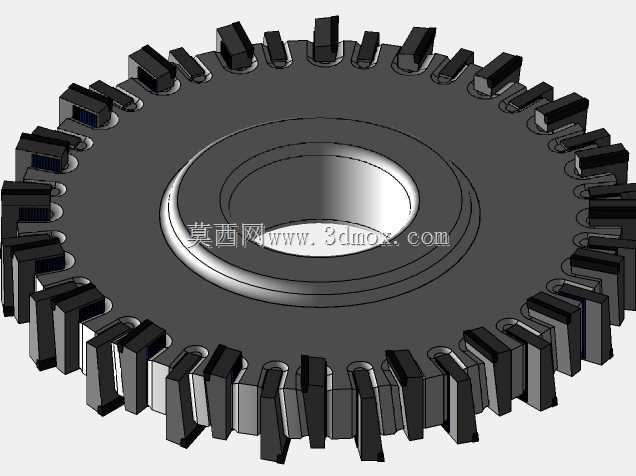

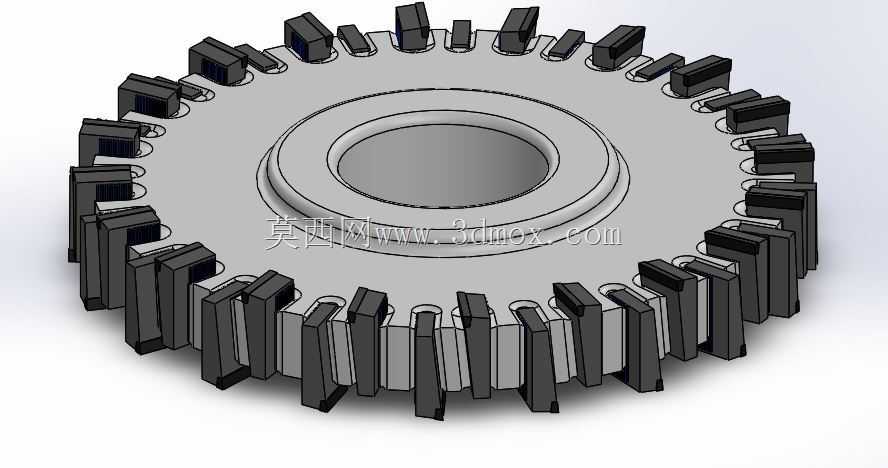

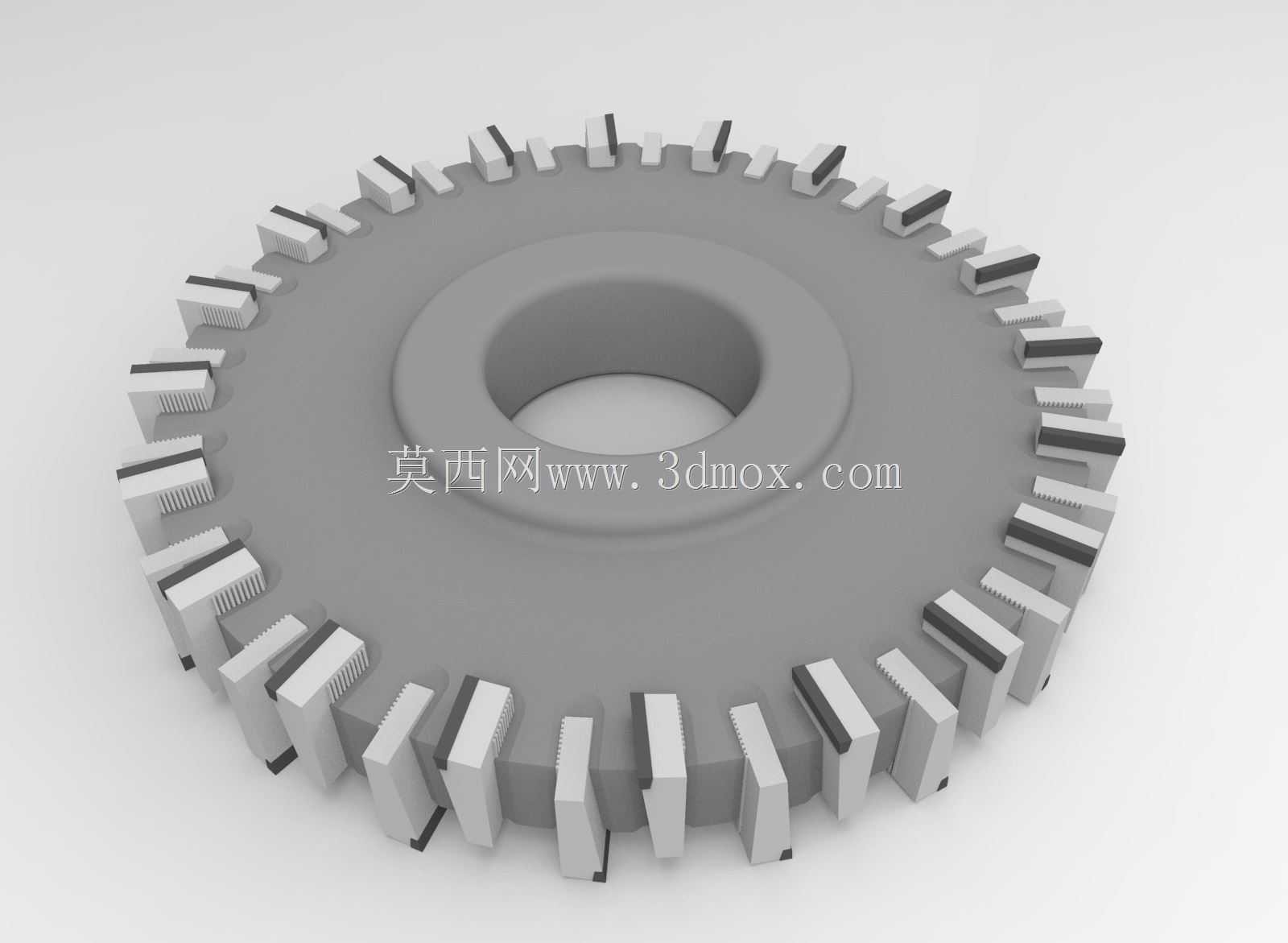

　　这款环形排布的多工位切割组件，最初是针对薄壁环形工件的批量端面修配场景开发的，在轴承套圈精整、小型密封环切边、薄壁金属环定长切断这类工序里，常规单刃切割头单次走刀只能完成单个工件的单点切削，换件、对位的辅助时间占比超过六成，很难满足小尺寸环形件的批量加工节拍要求。做结构设计的时候最先敲定的是环形阵列的排布逻辑，所有切削单元沿着中心基准轴做等角度圆周分布，每个单元的刃口伸出量、切削倾角都可以独立微调，这样整套组件装卡在回转工作台上之后，配合主轴的定角度间歇回转，就能一次装卡完成整圈多个工位的同步切削，不需要反复挪动工件的装夹位置，能把单件加工的辅助对位时间压缩到原来的五分之一以内。

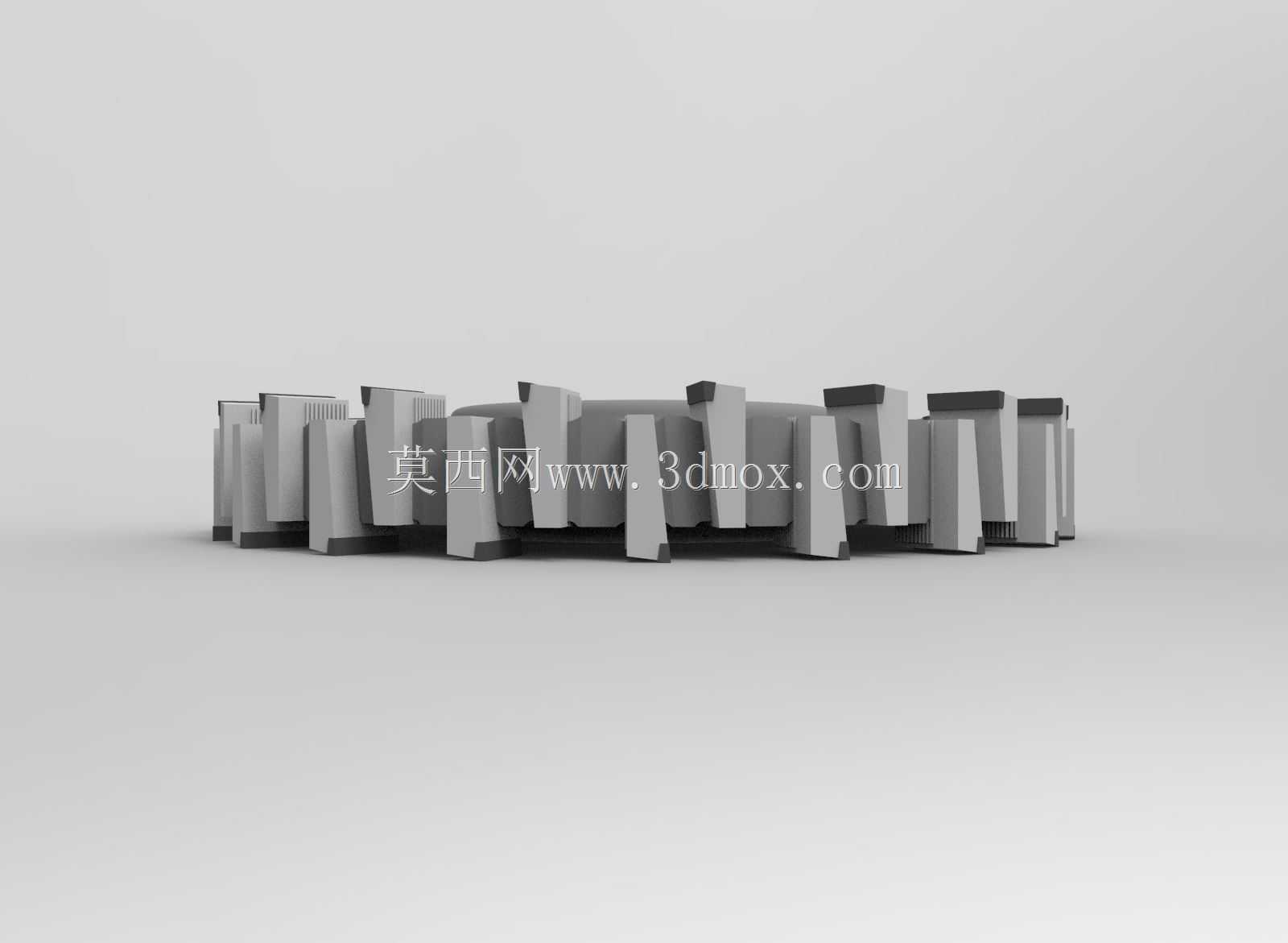

　　从安装边界来看，整套组件的外轮廓是规整的圆柱形态，外径适配常规数控车床的刀架安装座接口，中心预留的通孔直径刚好能穿过最大加工直径的环形工件毛坯，轴向总长度控制在标准刀位的行程范围内，不会和机床的尾座、护罩产生运动干涉。每个独立的切削单元都采用了快换式的刀夹设计，刀片磨损之后不需要拆解整套环形基座，只需要松开单个刀夹的锁紧螺钉就能完成刀片更换，日常维护的操作空间留得很充足，就算是在机床运行间隙做快速换刀，也不会碰到相邻的切削单元。

　　实际投产使用的时候，这套组件不光能做金属环形件的切削，把硬质合金刀片换成尼龙或者聚氨酯刃口的裁切头，还能适配橡胶密封圈、纸质绝缘环这类软质环形工件的定长裁切，应用场景覆盖了机械加工、橡塑密封件生产、电工配件加工多个领域。设计过程中特意做了动平衡校核，所有切削单元的重量差控制在0.5g以内，就算整套组件以每分钟数百转的转速回转，也不会出现明显的振动，能保证切削端面的平面度控制在0.02mm以内，满足精密配件的加工精度要求。

　　每个切削单元的进给是靠基座内置的微调凸轮实现的，转动单元尾部的调节螺钉就能精确控制刃口的径向进给量，最小调节精度能到0.01mm，加工不同壁厚的工件时不需要更换整套组件，只需要逐个调整每个工位的进给量就能适配新的加工参数。基座的材质选用了调质处理的40Cr，表面做了发黑防锈处理，长期接触切削液也不会出现锈蚀卡滞的问题，刀夹的锁紧部位做了局部淬火，硬度达到HRC45以上，反复锁紧松开也不会出现螺纹滑牙、定位面压痕变形的问题。

　　考虑到实际加工中排屑的需求，相邻两个切削单元之间预留了足够的排屑间隙，切削产生的切屑会顺着单元之间的空隙顺着离心力甩到基座外侧，不会堆积在刃口位置刮伤已加工的工件表面。中心通孔的内壁做了光滑过渡处理，工件穿过的时候不会被内壁的毛刺刮伤，通孔两端都做了倒角导向，穿装毛坯的时候不需要精确对位就能顺利送入，进一步降低了操作的辅助时间。和传统的单刀切割结构相比，这种环形多工位的设计不需要复杂的数控走刀路径编程，只需要控制主轴的回转和整体的轴向进给就能完成整圈工件的加工，就算是在普通的改装车床上也能安装使用，对设备的数控系统要求很低，适合中小型加工车间做批量配件生产的时候选用。
