流体控制用多通路陶瓷阀芯结构设计

项目分类:通用机械零部件 发布时间:2022-03-03 ID:562526
  • 流体控制用多通路陶瓷阀芯结构设计
  • 流体控制用多通路陶瓷阀芯结构设计
  • 流体控制用多通路陶瓷阀芯结构设计
  • 流体控制用多通路陶瓷阀芯结构设计
  • 流体控制用多通路陶瓷阀芯结构设计
  • 流体控制用多通路陶瓷阀芯结构设计
  • 流体控制用多通路陶瓷阀芯结构设计
  • 流体控制用多通路陶瓷阀芯结构设计
  • 流体控制用多通路陶瓷阀芯结构设计
  • 流体控制用多通路陶瓷阀芯结构设计
  • 流体控制用多通路陶瓷阀芯结构设计
  • 流体控制用多通路陶瓷阀芯结构设计
  • 流体控制用多通路陶瓷阀芯结构设计
  • 流体控制用多通路陶瓷阀芯结构设计

  这款陶瓷阀芯结构,核心适配流体通断与流量调节场景,在民用冷热水混水、工业小口径流体管路控制、传感类流体检测配套单元中都能见到同类结构的应用。从实际使用需求出发,陶瓷材质的密封副是这类阀芯的核心优势,相比传统橡胶密封、铜质密封面,陶瓷材料的耐磨性能、抗腐蚀性能更突出,长期高频启闭工况下的密封衰减幅度远低于常规密封结构,能有效降低管路滴漏、密封失效的故障概率。

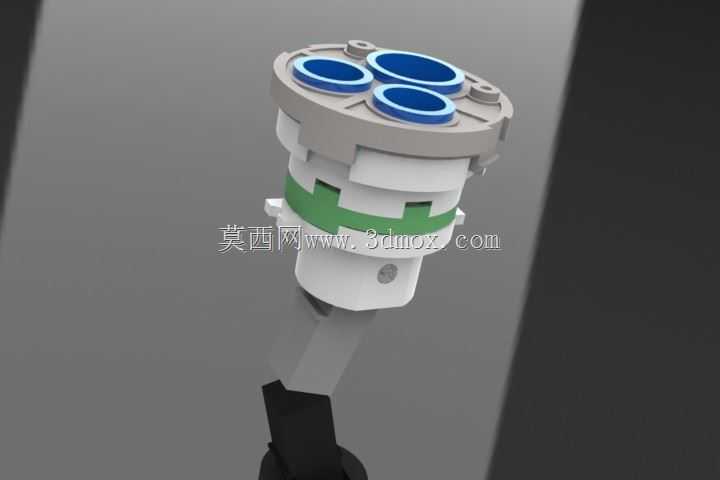

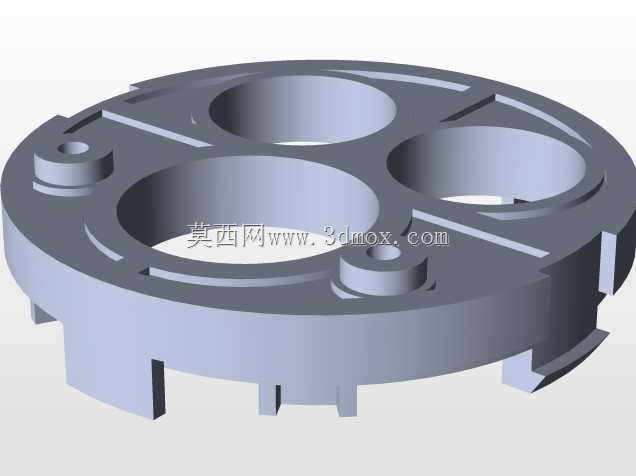

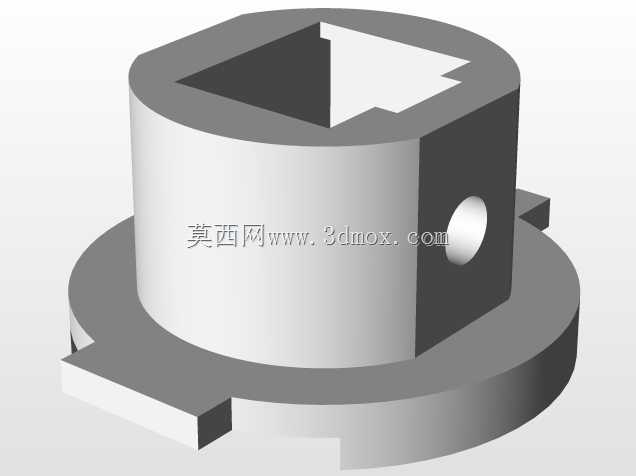

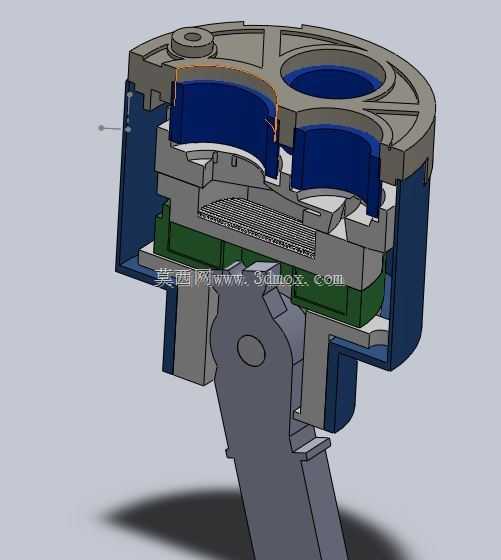

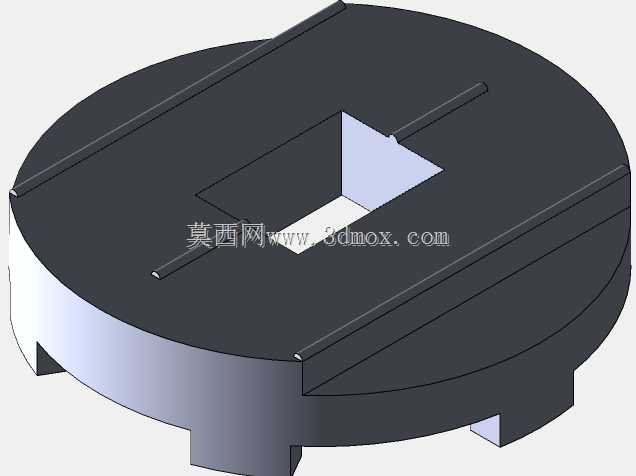

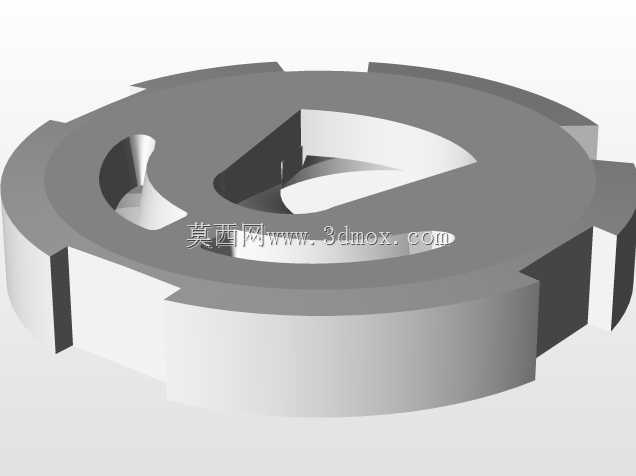

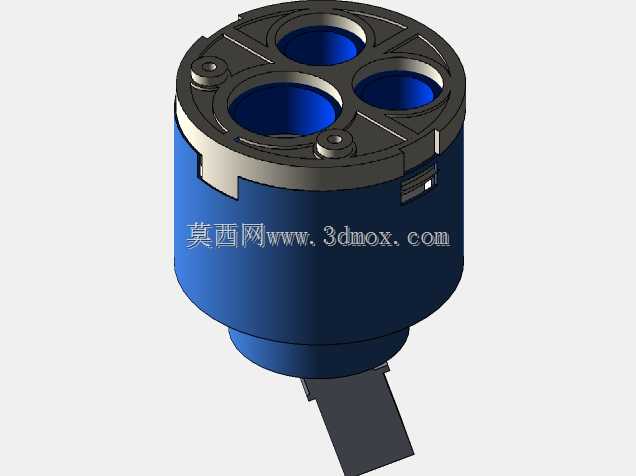

  从结构设计逻辑来看,上部的端盖设置三个独立通路接口,分别对应不同流体介质的输入或者混合后输出通道,端盖上的凸台定位结构,是为了匹配上部操作手柄或者驱动模块的安装定位,保证驱动扭矩传递过程中不会出现径向滑移,避免操作空程。端盖下部的陶瓷密封动片与静片贴合面,是整个阀芯的功能核心,动片随上部驱动结构转动时,通过通流孔的对位错位实现通路切换、流量调节,设计时需要严格控制陶瓷片的平面度公差,通常平面度要控制在微米级,才能保证贴合面无间隙密封,同时降低转动过程中的摩擦阻力,避免操作扭矩过大影响使用手感或者驱动负载。

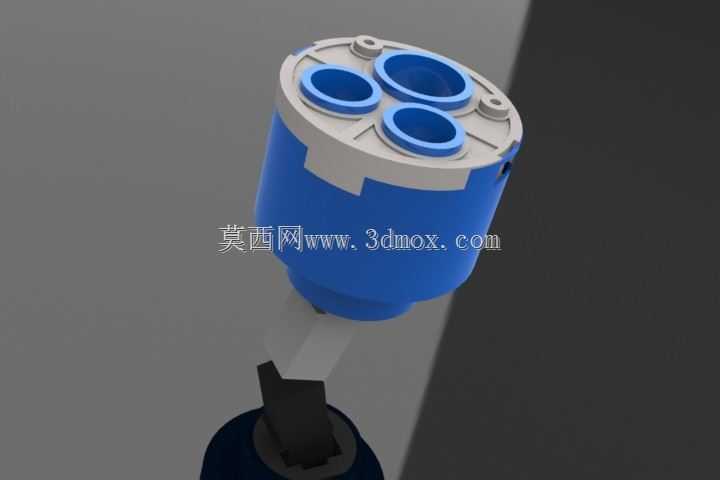

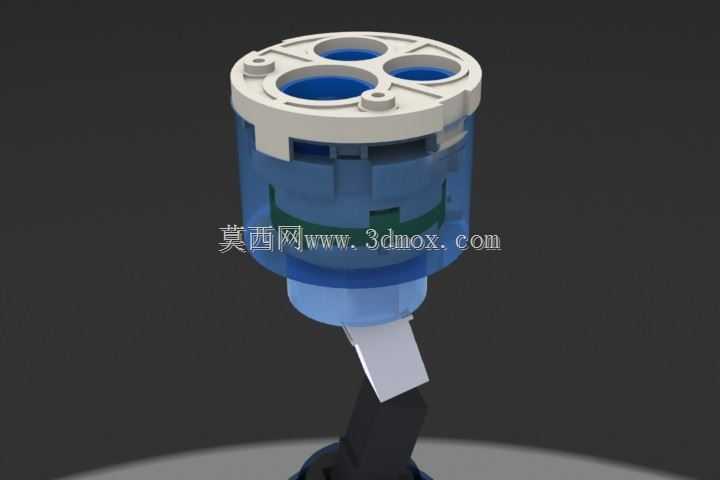

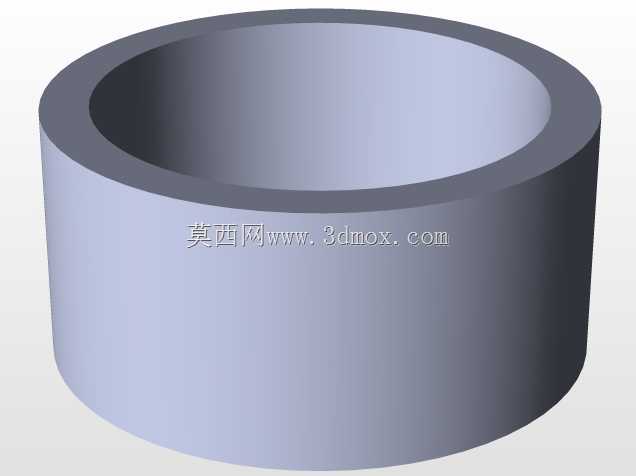

  阀芯外部的透明壳体采用工程塑料材质,一方面可以直观观察内部阀芯的动作位置,方便调试阶段判断通路状态,另一方面工程塑料的绝缘、抗腐蚀特性,也能适配部分有弱酸弱碱流体通过的应用场景,壳体与上端盖、下部出液嘴的配合位置,都设置了环形密封槽,装配时嵌入O型密封圈,保证壳体结合面不会出现外漏。下部的出液嘴采用扁方结构设计,既可以作为管路插接的定位结构,也能在装配时作为扭矩受力点,方便阀芯整体拧入安装基座,避免装配过程中壳体受力开裂。

  从安装边界来看,这类阀芯的上部安装接口需要匹配标准的手柄驱动座或者电磁驱动模块,安装孔位的中心距、凸台高度都要符合通用卫浴阀、流体控制阀的安装尺寸规范,保证可以直接替换同规格的传统阀芯,不需要额外修改基座结构。下部出液嘴的外径尺寸适配常规的软管插接规格,插接深度设计时考虑了密封长度需求,避免软管插接后因为流体压力出现脱管问题。整体径向尺寸控制在常规单柄混水阀的安装腔范围内,不需要额外扩大安装腔体,适配现有绝大多数龙头、流体控制阀的内部安装空间。

  设计过程中需要重点关注几个工程细节:一是陶瓷动片与静片的贴合预紧力,预紧力过小会导致密封面压合不足出现内漏,预紧力过大会增大转动摩擦阻力,加速陶瓷片磨损,需要通过上部的压紧弹簧或者弹性垫片调整合适的预紧载荷;二是各通路的通流面积匹配,三个接口的通流孔径需要根据额定流量设计,避免出现流道突变导致的流阻增大、水流噪音问题;三是不同材质部件的热膨胀系数匹配,陶瓷、工程塑料、金属端盖的热膨胀系数差异较大,在高低温工况下要保证密封面不会因为热胀冷缩出现间隙,同时避免不同材质膨胀量差异导致的部件卡滞。

  在传感配套场景中,这类阀芯可以作为流体检测单元的流量调节部件,配合流量传感器、温度传感器实现流体参数的精准调控,陶瓷材质的稳定性不会对流体介质造成污染,也不会因为长期接触流体出现锈蚀剥落,影响传感器检测精度。在民用卫浴场景中,这类阀芯的使用寿命可以达到数十万次启闭,远高于传统橡胶密封阀芯的寿命,同时陶瓷密封面不会因为水中的杂质颗粒出现划痕,抗污性能更优,长期使用也不会出现启闭卡滞、漏水的问题。
