劳力士腕表带专属收纳展示盒结构设计

　　做精密计时类产品的结构建模时，最先要捋顺的是产品实际使用场景下的边界约束——这款腕表配套的收纳展示结构，日常要适配专柜展陈、家用收纳、短途便携携带三类核心场景，所以建模时不能只盯着腕表本身的外观复刻，要把表体和收纳载体的配合间隙、接触防护、展示视角的合理性全部纳入考量。先从表体的结构逻辑说起，作为精密计时类机械结构，表壳的轮廓要贴合人体腕部的佩戴弧度，表耳位置的过渡曲面不能出现生硬折角，既要保证表带连接轴的安装空间，也要避免佩戴时硌腕的问题；表圈的刻度环做了防滑齿槽结构，齿形的深度和间距要匹配实际调校时的手指摩擦力，太浅容易打滑，太深则容易积灰且破坏整体外观协调性，齿槽的拔模角度控制在1.5度，既方便后续加工脱模，

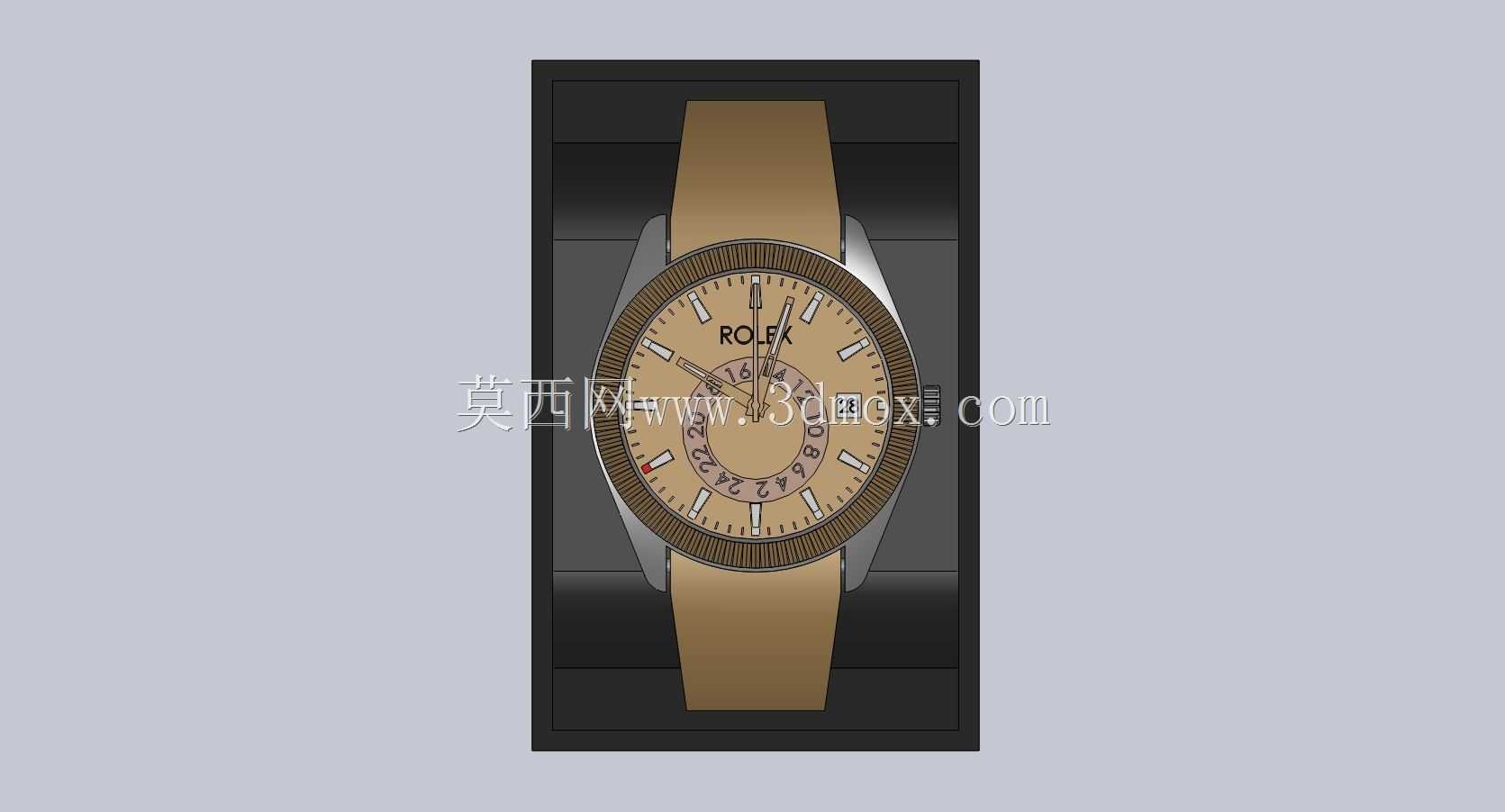

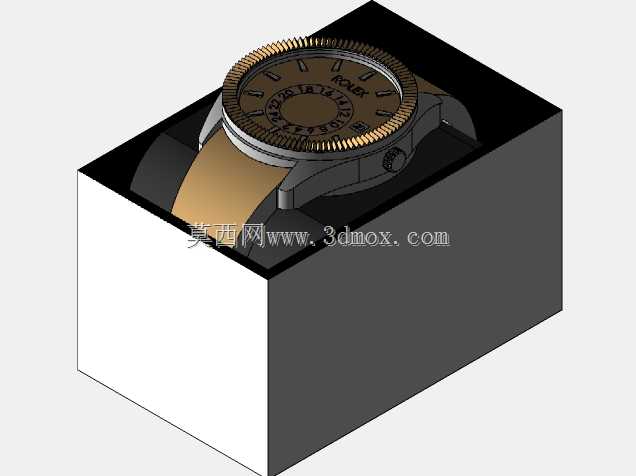

　　也不会出现视觉上的齿形变形。表盘上的时标、指针、日历窗的位置要严格对齐机芯的装配基准面，建模时所有刻度的环形阵列基准必须和表壳的中心轴完全重合，偏差控制在0.02mm以内，否则实际装配后会出现指针偏摆、刻度对位不准的问题。表冠的位置做了防滑纹理，和表壳之间预留了0.3mm的密封安装间隙，用来放置防水胶圈，满足日常佩戴的防水需求。再看配套的收纳展示盒结构，盒体采用方正的硬质外壳，内部的表枕采用弧度适配的软质支撑结构，表枕的曲面弧度和表壳背部的弧度完全匹配，腕表放置上去后不会出现滑动、磕碰的问题，表枕和盒体内腔的配合采用过盈0.2mm的设计，不需要额外粘接就能固定在盒内，同时方便后续更换不同尺寸的表枕适配不同表径的腕表。

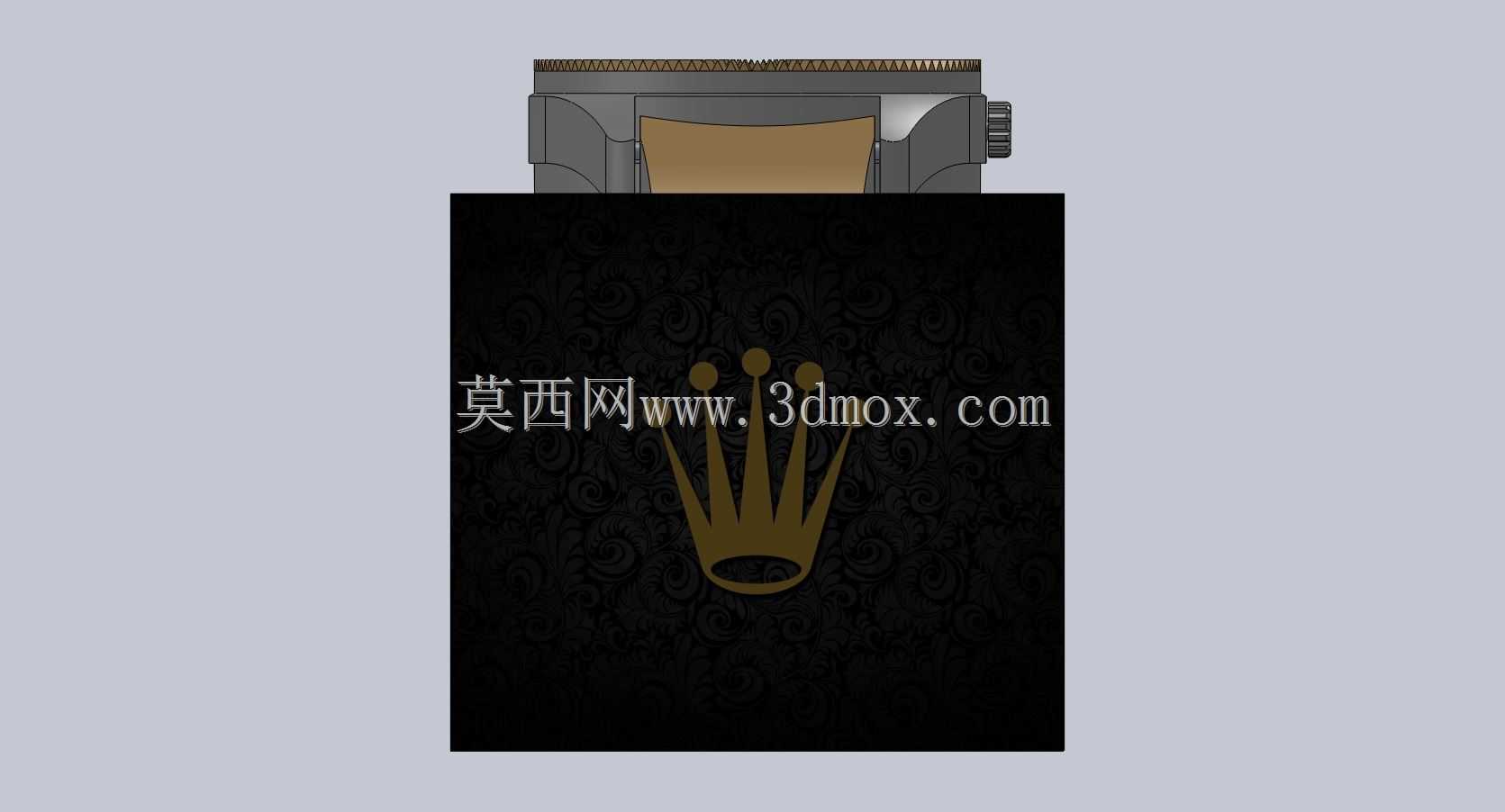

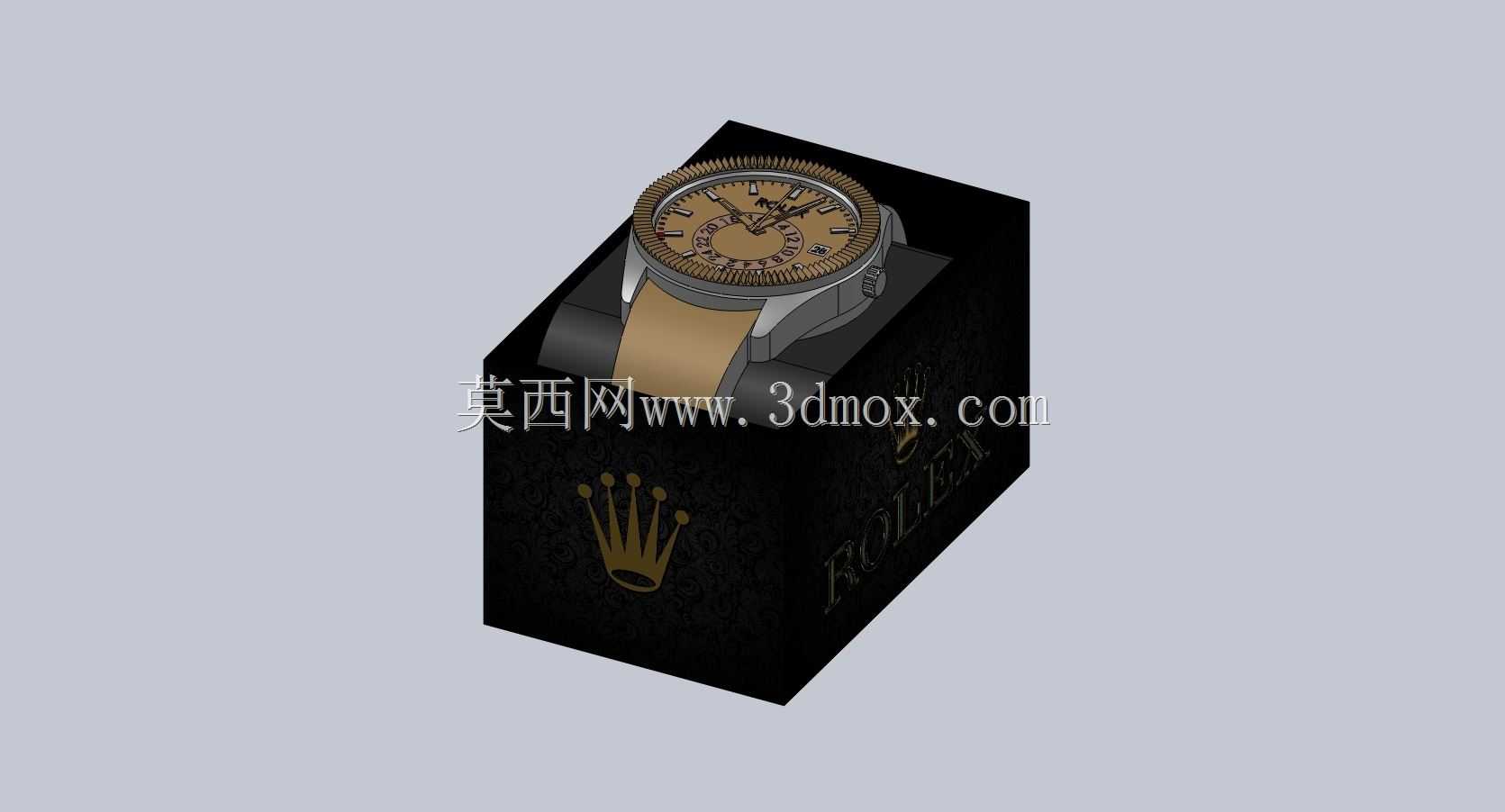

　　盒盖内侧做了植绒层的安装让位，建模时预留了0.8mm的植绒厚度空间，避免盒盖闭合后挤压表镜造成刮花。盒体表面的品牌标识做了凹陷蚀刻的结构让位，深度控制在0.15mm，既保证标识的辨识度，也不会因为凹陷过深积藏污渍。从安装边界的尺寸来看，表体本身的表径控制在40mm，厚度12mm，搭配的皮质表带折叠后整体占用的空间和表枕的尺寸完全匹配，收纳盒的外部尺寸控制在120mm100mm80mm，这个尺寸刚好可以放入常规的公文包隔层，满足短途携带的需求，同时放在展柜上时，高度刚好适配人眼站立时的俯视视角，不需要额外调整展架高度就能清晰展示腕表的整体外观。建模过程中，表壳的曲面拆分要考虑后续CNC加工的走刀路径，避免出现曲率突变的倒扣结构，所有外观面的曲率连续等级保持在G2以上，保证加工后表面的光影过渡流畅，不会出现凹凸的棱线。表带的皮质纹理做了贴合实际皮革的褶皱走向，表带和表耳的连接轴位置预留了0.1mm的转动间隙，保证表带可以灵活转动适配不同粗细的腕部，不会出现卡滞的问题。盒体的开合结构采用隐藏式铰链，建模时预留了铰链的安装槽位，铰链的转动角度控制在100度，既可以完全打开方便取放腕表，也不会因为开合角度过大导致盒体后仰倾倒。盒体的闭合位置做了磁吸结构的安装位，磁铁嵌入盒体内部，表面和盒体内壁齐平，不会出现凸起刮花腕表的问题，磁吸力控制在刚好可以稳固闭合盒体，同时开启时不需要用太大的力，避免用力过猛导致腕表从盒内滑落。从功能特性上来说，

　　这套结构除了基础的收纳防护功能，展陈时可以直接打开盒盖作为展示底座，不需要额外的展示支架，盒体内部的黑色衬底可以很好地衬托腕表的金属质感和表盘细节，不管是门店陈列还是个人收藏展示都能适配。建模时所有配合件的公差都按照精密机械加工的常规公差设定，金属件的公差带控制在IT6级，软质表枕的公差带控制在IT8级，保证后续加工装配时不需要额外修配就能顺利组装。另外要注意的是，表镜的结构采用弧面蓝宝石玻璃的等效曲面，建模时表镜的边缘和表壳的配合台阶做了0.1mm的密封胶圈让位，保证装配后的防水性能，表镜的曲面弧度要和表圈的弧度完全贴合，不会出现高低差导致的刮手问题。表盘上的夜光涂层区域做了0.05mm的凹陷让位，方便后续填涂夜光材料，不会出现涂层溢出表盘刻度的问题。整个结构的建模过程没有做多余的装饰性结构，所有的曲面和结构特征都服务于实际使用需求，不管是表体的佩戴舒适性、调校操作的便利性，还是收纳盒的防护性、展示性，都在建模阶段做了对应的结构验证，避免后续开模或者3D打印验证时出现结构干涉、功能缺失的问题。
