可调式手工钢锯结构三维设计

　　手工钢锯作为五金加工、设备维保场景中最常用的手动锯切工具，其结构合理性直接决定一线操作人员的使用手感与锯切效率，本次建模还原的可调式钢锯结构，完全贴合实际量产手锯的功能逻辑与尺寸边界，可直接用于工具类产品的结构验证、教学演示场景。

　　从实际应用场景来看，这类钢锯覆盖的作业场景极广，小到电子装配工位的塑料桩头裁切、线束固定铜片锯断，大到设备维保现场的金属管材截断、角钢下料、废旧螺栓切除，甚至家装场景的PVC管裁切、木质龙骨修边，都能看到这类手锯的身影，相比电动切割工具，它不需要外接电源、不会产生飞溅的高温切屑，在狭小空间作业、易燃易爆工况、临时应急抢修场景下有着不可替代的优势，也是金工实习、装配钳工岗位必须熟练掌握的基础操作工具。

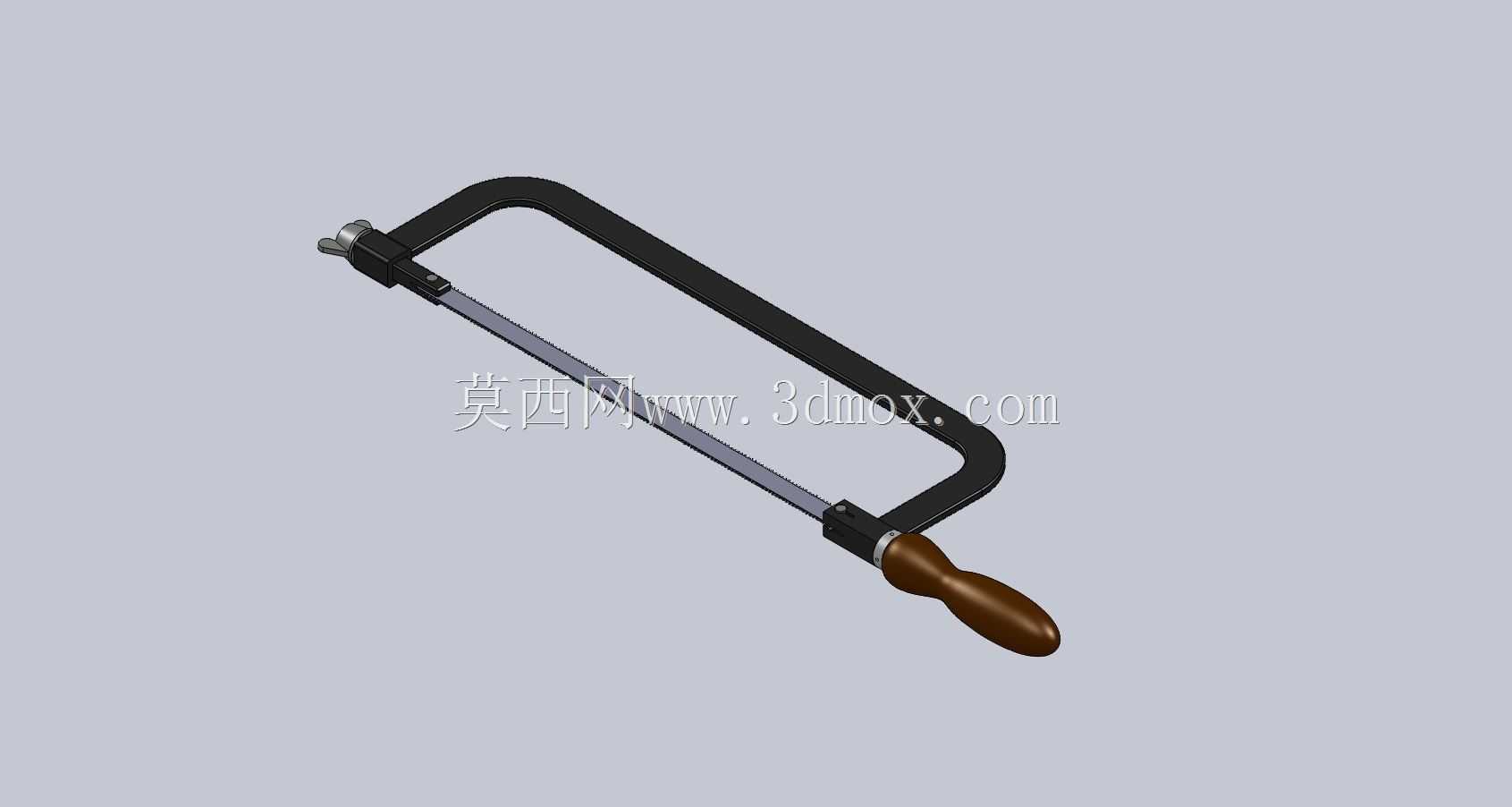

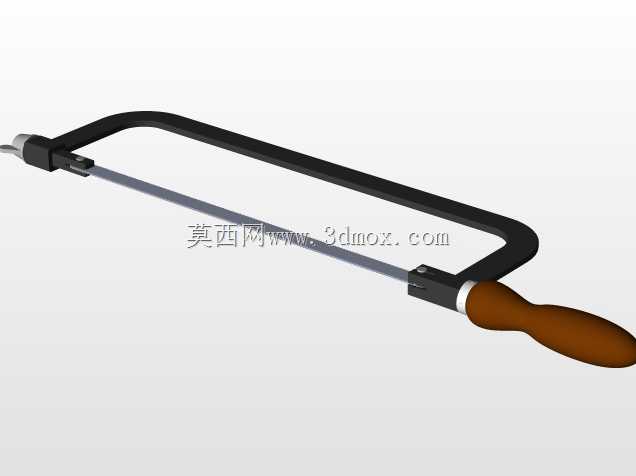

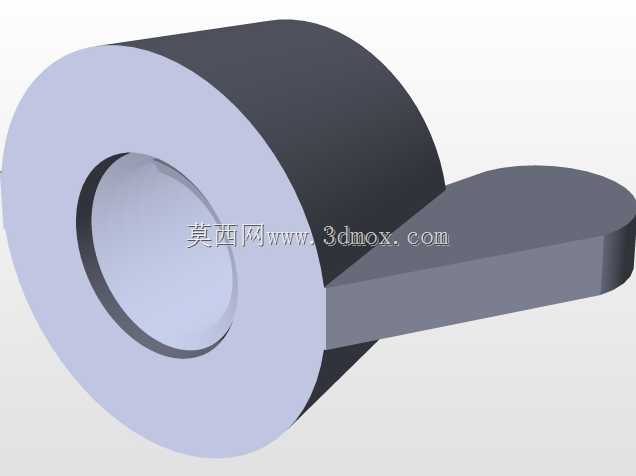

　　在功能特性设计上，这款钢锯采用了经典的弓形框架结构，框架主体采用冷弯成型的扁钢材质，既保证了足够的结构刚性，避免锯切受力时框架出现过量形变导致锯条崩断，又控制了整体重量，长时间手持作业不会产生明显的负重疲劳。前端的锯条固定座采用可旋转的夹头结构，配合尾部的张紧调节旋钮，能够实现锯条的快速拆装与张紧度调整：张紧旋钮采用螺纹进给结构，旋转时可以带动尾部夹头前后位移，操作人员可以根据锯条的实际长度、锯切材质的硬度调整张紧力，张紧力不足时锯条容易在锯切过程中歪斜卡滞，张紧力过大则容易在受力时出现锯条崩断的风险，建模时完整还原了螺纹副的配合间隙、夹头的销钉连接结构，能够直观展示张紧调节的运动逻辑。前端夹头的可旋转设计，能够支持锯条在90度范围内调整安装角度，满足深腔位置、特殊角度切面的锯切需求，这也是很多入门级简易钢锯不具备的实用功能。

　　手柄部分采用符合人体工学的曲面造型，模仿木质握柄的流线型轮廓，握持时掌心能够与柄身完全贴合，受力点均匀分布在手掌肌肉区域，避免长时间锯切时出现硌手、磨泡的问题，手柄与框架的连接位置做了沉头铆接结构，保证连接强度的同时不会出现突出的铆钉头刮蹭操作人员手掌。锯条安装位置的框架内侧做了内凹让位设计，锯切大尺寸工件时，框架不会与工件端面发生干涉，最大可支持锯切深度达到120mm，覆盖绝大多数手动锯切的工件尺寸需求。

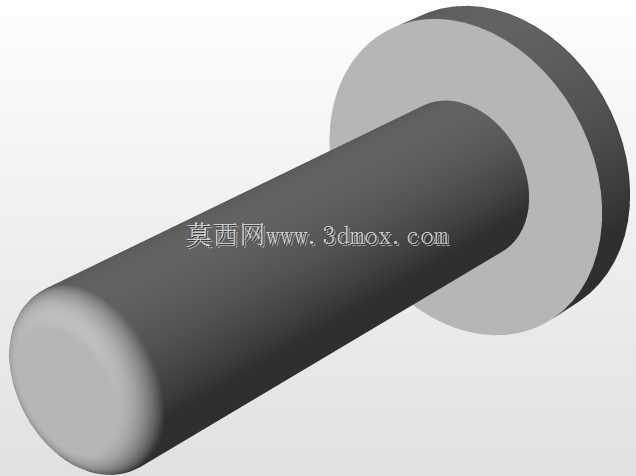

　　从设计思路层面，建模过程中优先还原了手锯的受力传递路径：操作人员施加在手柄上的推拉力，通过框架整体传递到两端的锯条夹头，最终带动带齿的锯条做往复直线运动实现材料切除，因此框架的截面尺寸经过了反复校核，在保证刚性的前提下尽可能缩减截面厚度，降低整体重量。夹头与锯条的连接位置采用了通用的销钉卡槽结构，适配市面上绝大多数标准长度的手工钢锯条，不需要定制专用配件，耗材替换成本极低，这也是这类通用五金工具设计时必须考虑的通用性原则——所有易损件都要符合行业通用尺寸标准，避免用户出现买不到替换配件的问题。

　　外形尺寸与安装边界方面，这款钢锯的整体长度控制在320mm左右，框架最大宽度110mm，手柄最大直径35mm，完全符合成年人单手操作的尺寸范围，收纳时可以将锯条张紧度调松，避免锯条长期处于张紧状态出现金属疲劳断裂，整体外形没有突出的尖锐棱角，除了锯条的齿部之外，其余位置都做了圆角钝化处理，搬运、收纳过程中不会划伤操作人员或者其他物件。锯条安装后的平面与手柄中心线保持平行，操作人员握持手柄发力时，推力方向能够与锯条运动方向完全重合，不会出现侧向分力导致锯条歪斜，这一细节设计直接决定了锯切时的手感，很多廉价手锯正是因为框架焊接时出现角度偏差，导致锯切时总是跑偏，不仅锯缝不直，还很容易折断锯条。

　　在实际结构验证层面，这个三维模型完整还原了所有活动部件的运动行程，包括张紧旋钮的旋转进给范围、前端夹头的旋转角度、锯条安装后的活动间隙，可直接用于装配干涉检查、人机工程验证，也可以作为五金工具类产品设计的参考原型，帮助设计人员快速调整框架弧度、手柄造型，优化不同使用场景下的操作体验。对于教学场景而言，这个模型能够直观展示手动锯切工具的力传递逻辑、张紧结构的工作原理，帮助初学者快速理解手锯的结构组成与正确使用方式，避免实际操作中因为安装不当、发力错误导致的锯条断裂、锯缝歪斜等问题。
