带侧向通孔的多段楔合式金属安装基座

　　这类带侧向通孔的多段楔合式金属安装基座，常应用在工业传感检测单元的配套安装场景中，作为检测元件与设备机架之间的过渡连接载体，承担定位支撑、姿态调整、受力传导的核心作用。在自动化生产线的工件到位检测工位、设备运行状态的位移监测点位、工装夹具的位置反馈模块中，这类基座能够为传感元件提供稳定的安装基准，避免设备运行过程中的振动、冲击导致检测元件偏移，保障检测信号的稳定输出。

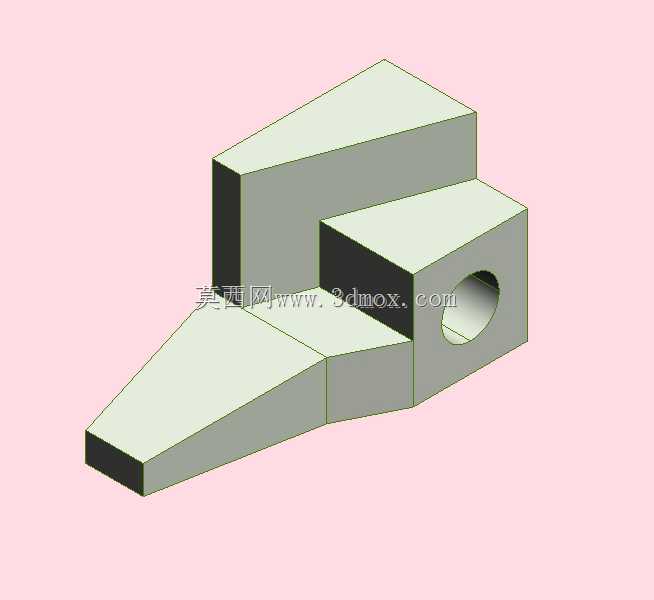

　　从结构设计逻辑来看，该基座采用多段楔面拼接的整体式构型，没有额外的拼接缝隙，整体刚性表现优异，能够承受持续的交变载荷而不发生结构形变。三段不同倾角的楔面分别对应不同的安装贴合需求：最外侧的大倾角楔面用于和设备机架的倾斜安装面贴合，无需额外加工调整垫片即可实现角度匹配，减少现场安装的配作工作量；中间段的水平过渡面作为承载基准面，表面预留的加工平面可直接贴合传感元件的安装底面，平面度控制在0.02mm以内，保障传感元件的安装垂直度与水平度符合检测精度要求；靠近侧向通孔的端段做了圆角过渡处理，避免应力集中导致的基座断裂，同时也能在安装时避免锐角划伤操作人员或线缆表皮。

　　侧向通孔的设计是该基座的核心功能结构，孔位采用铰孔加工工艺，内壁粗糙度达到Ra1.6，既可以穿装固定螺栓实现基座与机架的锁紧固定，也可以作为传感元件的线缆过孔使用，避免线缆外露被设备运动部件剐蹭。孔位的中心高度经过精准计算，与常用的光电式、接近式传感元件的检测中心高度完全匹配，安装时无需额外调整垫片补偿高度差，直接锁紧即可达到设计要求的检测高度。基座的整体外形尺寸控制在紧凑范围内，长度方向最大尺寸不超过120mm，宽度方向最大尺寸不超过60mm，高度方向最大尺寸不超过50mm，能够适配狭小安装空间的使用需求，不会与周边的设备运动部件发生干涉。

　　在安装边界设计上，基座的各个楔面与底面的垂直度、平行度都按照IT7级公差控制，安装时仅需要清理机架安装面的杂物，将基座的贴合面与机架面对齐，穿装螺栓后按照规定扭矩锁紧即可，无需复杂的找正工序。基座的材质选用常用的45号钢，表面做发黑处理，具备基础的防锈能力，能够适应车间内的多油、多尘的使用环境，长期使用不会出现锈蚀卡滞的问题。在受力传导设计上，基座的各个壁厚都经过受力仿真验证，最薄处壁厚不小于8mm，在承受1000N的侧向冲击载荷时，最大形变量不超过0.01mm，完全能够满足工业现场的使用强度要求。

　　实际应用中，这类基座还可以根据现场安装需求，在楔面预留的工艺孔位上加装调整顶丝，实现传感元件检测角度的微幅调整，调整范围可达±5°，适配不同角度的检测需求。相较于传统的平板式安装基座，这种多段楔合式的结构不需要额外加工角度垫块，减少了零件数量，降低了安装累积误差，同时整体式的结构刚性更好，在高频振动的设备上使用时，不会出现垫块松动移位的问题，大幅降低了设备的维护频次。在设计建模过程中，各个楔面的角度参数都经过实际安装场景的反复验证，既能够覆盖绝大多数倾斜安装面的角度需求，又不会因为楔面角度过大导致基座整体高度过高，占用过多的安装空间。侧向通孔的位置避开了基座的应力集中区域，即使螺栓锁紧力达到额定值，也不会导致孔位周边出现形变开裂的问题。
