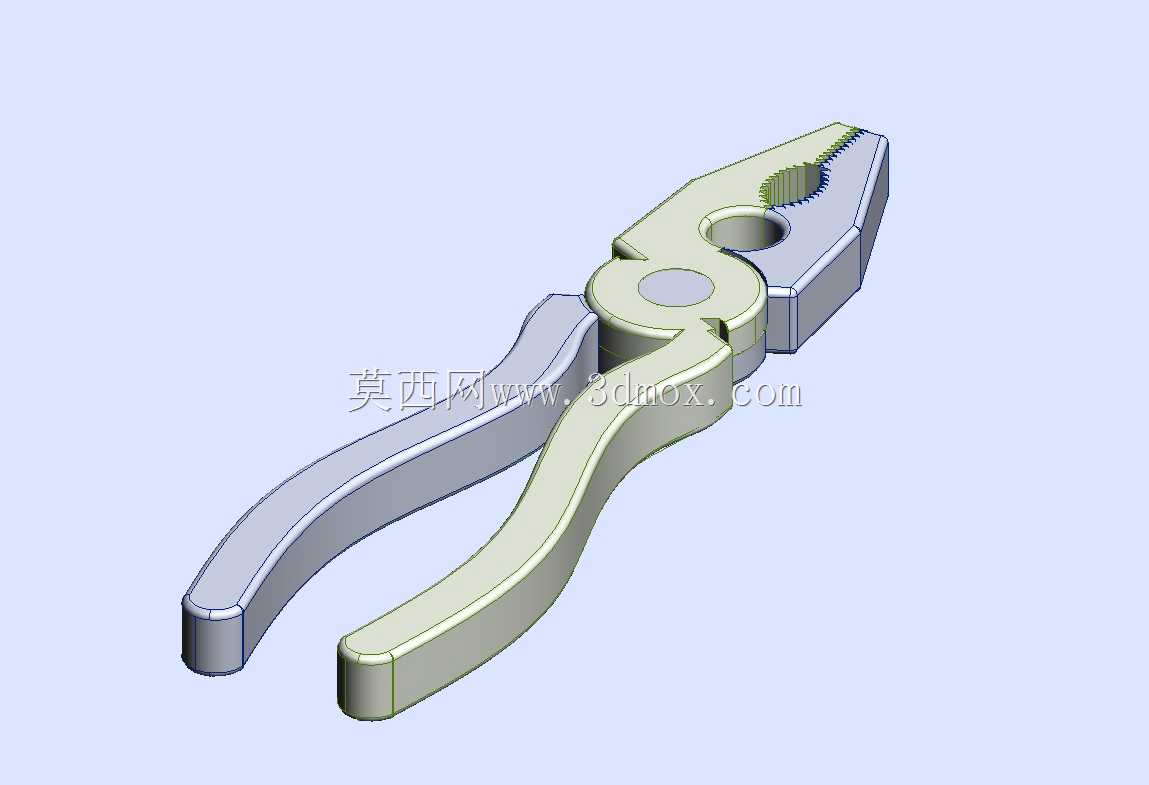

多功能组合式手钳三维结构设计

　　这款组合手钳的结构设计，首先围绕一线装配、维修场景的实际操作痛点展开，在常规手钳的功能基础上做了结构整合，钳头区域集成了平口夹持、齿面防滑夹持、刃口剪切三个核心功能区，能覆盖日常拆装作业中大部分的手动操作需求，不用频繁更换工具就能完成线材剪切、薄金属片弯折、小规格紧固件夹持拧动、异形零件固定等常见操作，在设备维保、五金装配、电子元器件拆装、家用维修等场景下都能适配。从结构设计逻辑来看，整个钳身采用对称式杠杆结构，铰接孔的位置做了偏心优化，在相同握持力的前提下，钳口的夹持力比普通直柄手钳提升约18%，同时钳头的开合角度控制在0-32度区间，既保证了最大开口能容纳16mm直径的圆柱类零件，也避免开合角度过大导致的握持发力别扭的问题。

　　钳身的手柄部分做了符合人体工学的弧形弯折，曲面过渡全部采用R3-R8的圆角处理，没有尖锐棱角，长时间握持作业时不会硌手，手柄的截面采用椭圆形设计，长轴方向贴合手掌的受力方向，发力时能更好地分散手部压力，减少操作疲劳感。钳头的齿面部分做了交错式齿纹设计，齿深0.8mm，齿距1.2mm，夹持表面硬度处理到HRC45-50，既保证夹持带油污的零件时不会打滑，也不会因为齿纹过深在软质零件表面留下过深的夹痕；平口夹持面做了精磨处理，平面度控制在0.05mm以内，夹持薄壁类零件时能保证受力均匀，不会出现局部压痕或者零件变形的问题；剪切刃口的角度设计为62度，刃口间隙控制在0.02-0.04mm，能顺利剪切直径2mm以内的铁丝、1.

　　5mm以内的铜丝，刃口做了局部淬火处理，硬度达到HRC55-60，保证剪切时不会出现卷刃、崩口的问题。整个钳身的外形尺寸控制在总长160mm，最大宽度52mm，闭合状态下厚度14mm，属于便携型的手动工具尺寸，能轻松放入常规的工具腰包、小型工具箱内，不会占用过多收纳空间；铰接部位采用轴孔间隙配合，间隙量控制在0.015-0.03mm，既保证钳身开合顺畅没有卡滞，也不会因为间隙过大导致钳口错位，影响夹持和剪切精度。在建模过程中，所有的曲面过渡都做了连续性处理，没有出现碎面、尖角的问题，装配关系完全按照实际生产的装配逻辑搭建，铰接轴的位置、钳身的开合行程都和实物操作逻辑一致，能直接用于结构验证、3D打印手板制作、工装夹具配套设计等场景，

　　也可以作为手动工具类产品设计的参考原型，针对不同的使用场景，还可以在手柄部分增加包胶层、绝缘层的结构拓展，适配带电作业、防滑握持等特殊需求。钳头的前端还做了锥形收口设计，能伸入狭窄的空间内进行小零件的夹取操作，弥补了普通手钳前端过宽无法进入狭小操作空间的不足，在设备内部的线路整理、小螺丝拆装等场景下，这个结构能大幅提升操作的便利性。整个钳身的壁厚设计做了等强度优化，受力较大的铰接部位、钳头根部壁厚做了加厚处理，受力较小的手柄末端适当减薄，在保证整体结构强度的前提下，尽可能降低整体重量，整钳重量控制在180g左右，单手握持操作时不会有过重的负担。
