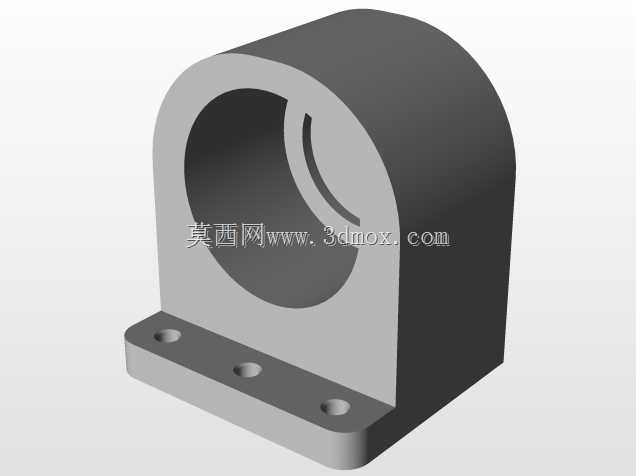

传感器配套AQCL系列技术图纸第二部分

　　在工业自动化检测场景中，传感器作为信号采集的核心前端部件，其安装适配性、结构匹配度直接决定整套检测系统的运行稳定性，本次涉及的AQCL系列配套技术图纸，主要面向工业现场传感单元的安装适配、结构对接需求展开设计，覆盖传感组件与设备机架、检测工位的衔接结构细节。从实际应用场景来看，这类图纸对应的传感结构多用于流水线工位的工件到位检测、物料属性识别、设备运行状态参数采集环节，在3C电子装配线、汽车零部件检测工位、通用机械加工产线的自动检测单元中都有广泛适配空间，能够解决不同安装面下传感单元的定位精度、防护冗余、走线布局等实际工程问题。

　　设计思路上，整套图纸优先考虑现场安装的容错空间，针对工业现场常见的安装面平面度误差、装配累计公差问题，在传感固定座的连接孔位处预留了长圆孔调节余量，调节范围覆盖±3mm的安装偏差，无需现场二次扩孔即可完成对位调整，大幅降低现场装配的工时消耗。结构层面充分考虑传感单元的防护需求，在传感探头的外露位置设计了阶梯式防护挡边，能够阻挡加工过程中飞溅的切屑、切削液直接冲击探头镜面，同时挡边与探头之间预留了2mm的通风间隙，避免长期运行下热量堆积影响传感元件的检测精度。

　　从安装边界尺寸来看，整套结构的安装基准面采用统一的60mm×40mm矩形定位面，适配工业现场通用的铝型材安装槽、钢板焊接机架的预装孔位，固定孔位间距遵循通用工业安装标准，可直接与市面主流的安装支架、滑动导轨模块对接，无需额外加工过渡连接板。走线结构上设计了内嵌式走线槽，将传感单元的信号线缆收纳在结构内部的槽道内，避免产线运行过程中拖拽线缆导致的接头松动、线缆外皮磨损问题，槽道出口处设计了橡胶护线圈，能够对线缆外皮形成缓冲保护，同时减少线缆出口处的应力集中。

　　在功能特性层面，图纸对应的结构件充分考虑传感检测的视场角需求，探头安装位的下沉深度经过反复校核，既保证防护挡边不会遮挡检测视场，又能最大程度降低外界杂散光对光电类传感元件的信号干扰，针对不同检测距离的使用需求，固定座上设计了三组不同高度的探头安装位，可根据现场实际检测距离选择对应安装位置，无需额外更换支架即可适配10-150mm检测距离的传感单元。结构的材质选型在图纸中也做了明确标注，主体固定件采用6061铝合金材质，表面做硬质阳极氧化处理，兼顾结构强度与耐腐蚀性能，在潮湿、多粉尘的工业现场也能长期保持结构尺寸稳定，不会出现锈蚀导致的调节卡滞、孔位错位问题。

　　针对现场维护需求，整套结构采用模块化拆分设计，传感探头的固定压块采用快拆式结构，仅需松开两颗手拧螺丝即可完成探头的更换、校准操作，无需将整个固定座从设备上拆除，大幅缩短日常维护的停机时间。对接法兰的位置设计了定位销孔，在首次安装完成定位后，后续拆装维护时可通过定位销快速复位，无需重新校准检测位置，减少维护后的调试工作量。图纸中对所有配合面的公差都做了明确标注，安装基准面的平面度公差控制在0.05mm以内，探头安装孔与基准面的垂直度公差控制在0.03mm以内，保证传感探头的检测方向与安装基准面垂直，避免安装倾斜导致的检测距离偏差、信号误触发问题。

　　从实际工程落地的角度来看，这套图纸对应的结构能够覆盖大部分工业通用检测工位的传感安装需求，不需要设计人员重新从零开始绘制安装结构，可直接根据现场的检测需求调整局部尺寸后投入生产加工，有效缩短自动化检测工位的设计周期。结构设计过程中规避了很多现场常见的安装痛点，比如很多传统传感支架没有预留线缆收纳空间，线缆外露容易被运动部件剐蹭，这套内嵌走线结构就很好地解决了这个问题；还有传统支架调节余量不足，现场安装时经常需要返工修配，预留的长圆孔调节结构能够适配大部分现场安装偏差，减少现场修配的工作量。另外在结构的边角位置都做了R2的圆角处理，避免安装维护过程中锋利边角划伤操作人员，也减少应力集中导致的结构开裂风险，在长期振动的设备上使用时，结构的抗疲劳性能也能得到保障。
