在工业自动化检测、精密仪器装配的现场场景里,这类传感器安装基座是检测单元定位的核心承载构件,多数用在光电类、接近类传感器的工位固定环节,需要在设备运行的振动工况下保持检测位置的一致性,避免检测信号出现偏移误判。从结构设计逻辑来看,整体采用上下叠合的凸台式构型,下层基座作为安装贴合面,需要和设备安装板完全贴合,上层凸台直接承载传感器本体,这种分层结构可以在保证安装强度的同时,减少整体加工的材料去除量,降低加工成本。图纸标注的尺寸公差里,凸台高度方向40毫米的尺寸设置了±0.05的公差带,这个精度要求是为了保证传感器检测端面和被测工件的距离处于有效检测区间内,避免距离过远导致信号衰减,或是距离过近发生碰撞刮擦。

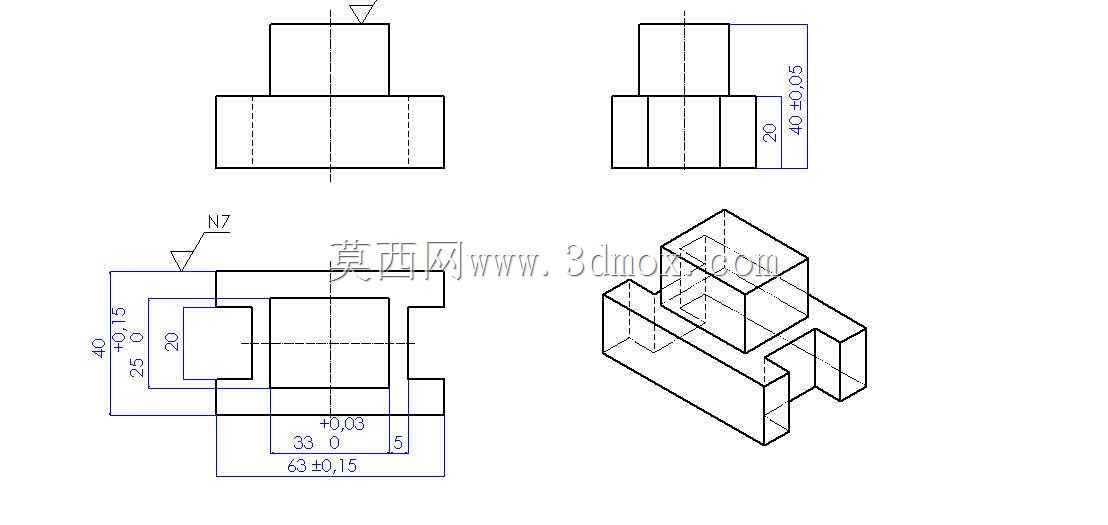

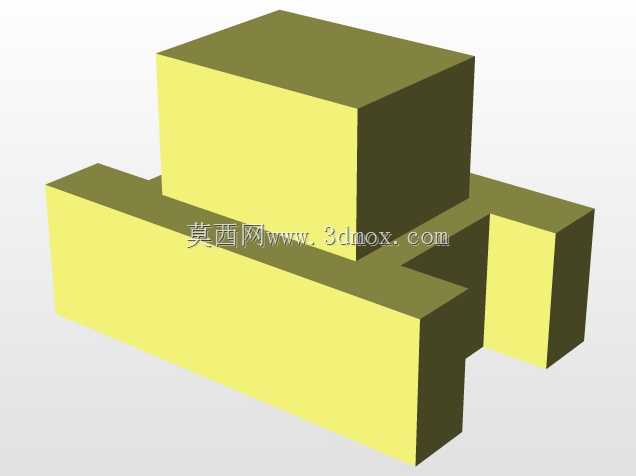

下层基座的总宽度63毫米设置了±0.15的公差,中间定位槽的宽度33毫米设置了0到+0.03的正公差,这个公差设计是为了和设备安装位的定位凸块实现间隙配合,既可以保证安装时的顺利对位,不会出现过盈卡滞的问题,也能控制装配后的横向窜动量,保证定位精度。表面粗糙度方面,上层凸台的顶面标注了N7的粗糙度要求,也就是Ra1.6的加工精度,这个面是传感器的安装贴合面,足够的平面度和粗糙度可以保证传感器安装后不会出现倾斜,保证检测光轴或感应面的角度准确;下层基座的安装底面同样有对应的粗糙度要求,避免安装时出现虚接,导致长期运行后基座移位。从轴测图的结构可以看到,基座侧面设置了内凹的让位槽结构,这个结构一方面是为了给传感器的接线端子留出布线空间,
避免安装时线缆被基座和安装板挤压破损,另一方面也可以减轻基座整体重量,降低设备运动工位的负载惯量,尤其适合在往复移动的检测滑台上使用。在加工工艺层面,这类零件一般采用铝合金或45号钢作为毛坯,先通过铣削完成六个面的粗加工,再对安装贴合面、定位槽、凸台顶面进行精加工,所有锐边都需要做倒钝处理,避免安装时划伤操作人员或是损坏传感器线缆。安装边界上,下层基座的厚度20毫米,凸台的对应尺寸25毫米,整体装配后总高度不会超过45毫米,不会占用过多的设备安装空间,适合在紧凑的自动化设备内部布局,比如流水线的工件到位检测工位、机械手末端的检测单元固定位、精密检测设备的传感器定位架等场景。设计时特意将定位槽设置在基座中心位置,
保证传感器的检测中心和安装基准重合,减少装配时的对位调整工作量,现场安装时只需要将基座卡入设备的定位凸台,通过侧面的紧固螺丝锁紧即可完成固定,不需要反复调整检测位置,能大幅缩短现场设备的装配调试周期。另外,图纸里的虚线标注对应了基座内部的安装孔位,这些孔位是沉头孔设计,紧固螺丝安装后不会突出基座表面,避免和传感器本体或是周边运动部件发生干涉,这种细节设计也是考虑到工业现场安装空间紧凑的实际情况,杜绝装配后出现意外干涉的隐患。
