带法兰凸台的螺纹连接传感基座结构

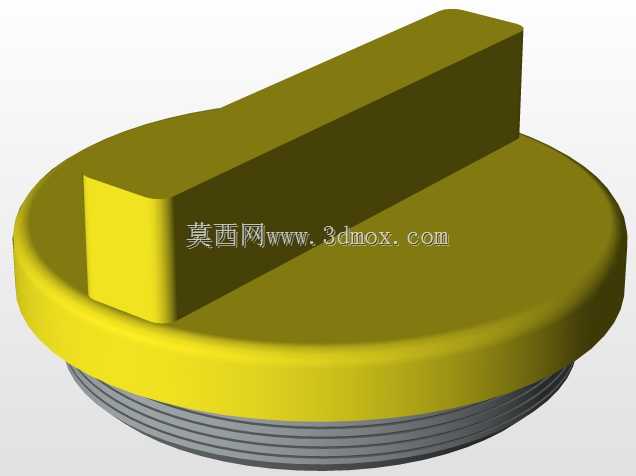

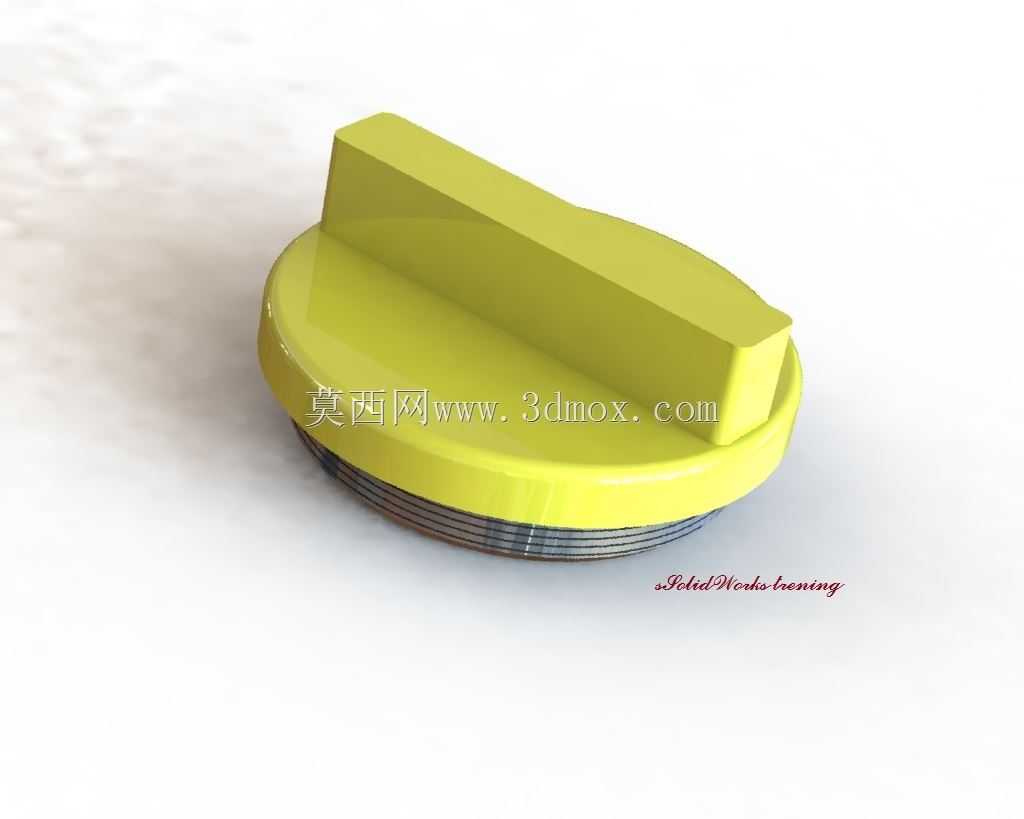

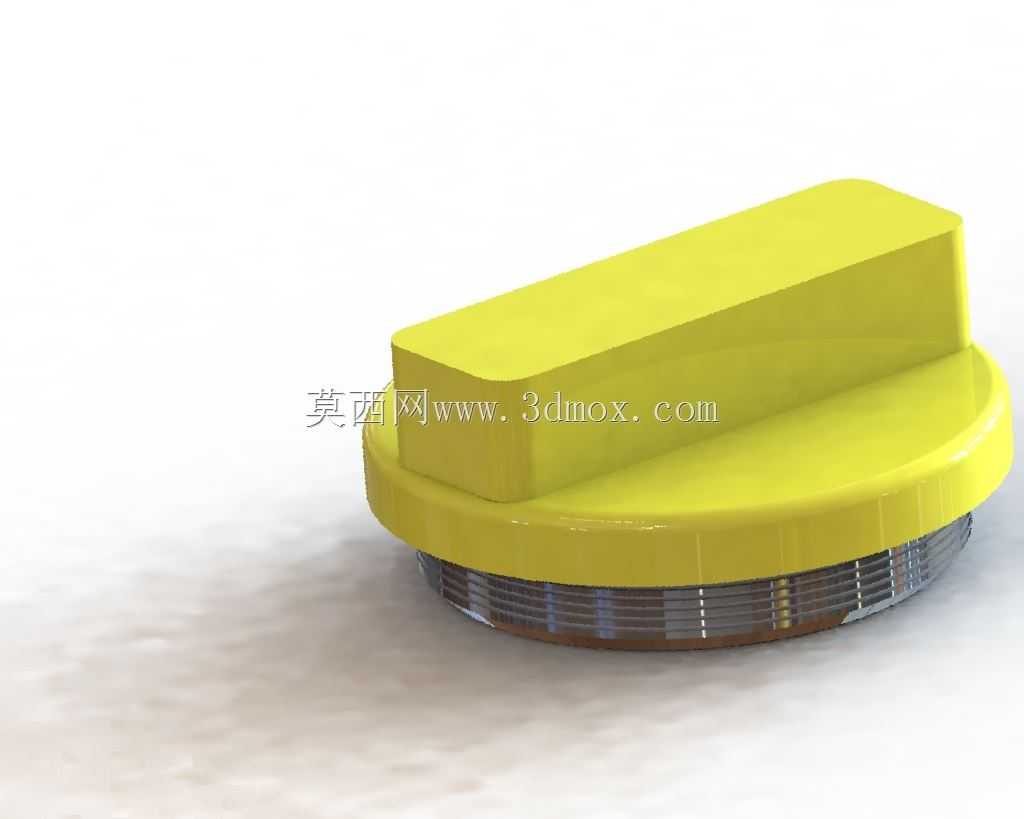

　　在工业测控系统的管路布设场景里，这类带法兰凸台的螺纹连接基座是压力、温度类传感元件的核心安装载体，主要承担传感单元与工艺管路之间的机械固定、介质密封以及受力传导作用，常见于液压动力站、流体输送管线、工业过程控制的测点位置，需要在带压工况下长期稳定工作，避免介质泄漏同时保证传感元件的检测端面与被测介质充分接触。从结构设计逻辑来看，该零件采用外螺纹加法兰限位的组合安装形式，下部M30的外螺纹段用于旋入管路预设的内螺纹安装孔，法兰盘面作为轴向限位面，拧紧后盘面与安装面贴合，承担螺纹预紧的轴向压紧力，同时为密封件提供压紧基准，左侧端面设计的1×45°倒角是装配导入结构，既方便螺纹旋入时的对中，也能去除端部机加工毛刺，

　　避免安装时刮伤螺纹孔内壁或密封垫圈。上部的凸台结构是传感元件的对接定位段，宽度6mm的凸台两侧设置R1圆角过渡，避免应力集中在凸台与法兰盘的连接根部，毕竟管路运行中存在的压力脉动、设备振动会在截面突变位置产生交变应力，圆角过渡能大幅降低疲劳断裂风险；凸台顶部同样做R1圆角处理，减少装配时的磕碰损伤，也避免锐边割伤安装人员或配套密封件。从尺寸边界来看，零件总高度16mm，其中下部螺纹段的轴向长度为5mm，法兰盘到凸台顶面的高度为7mm，法兰盘的外径为35mm，内部通孔直径22mm，这个通孔是介质流通通道，保证被测介质能够直接接触传感元件的检测端，减少检测滞后。法兰盘下方的内凹环槽是密封垫圈的安装位，装配时将O型圈或平垫片嵌入该环槽，

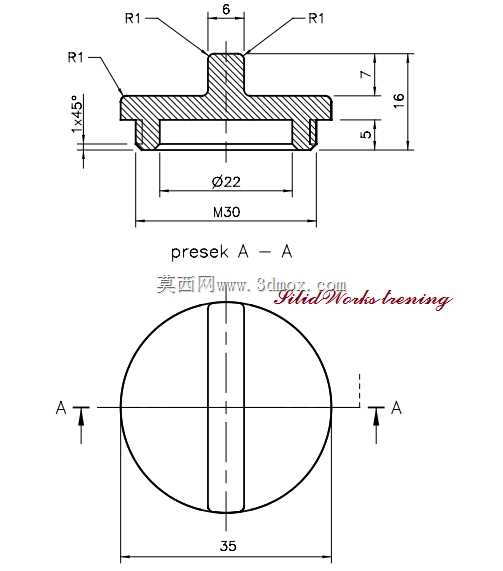

　　螺纹拧紧过程中环槽会限制密封件的径向挤出，保证密封比压均匀分布在密封面上，相比无槽的平面密封结构，这种设计能在同等预紧力下获得更好的密封效果，尤其适配中低压的流体管路工况。从A-A剖视图可以看到，零件整体为轴对称结构，上部凸台居中设置，这种对称设计一方面降低了机加工的装夹难度，一次装夹即可完成内外圆、端面、螺纹的大部分加工工序，另一方面也让安装后的受力更均匀，不会因为偏载导致螺纹受力不均出现滑牙或密封失效。在实际选型适配时，需要确认安装位置的内螺纹规格与M30匹配，安装面的平面度满足密封要求，同时上部凸台的尺寸要与所选传感元件的安装接口匹配，保证传感元件装入后能够与基座可靠固定，不会因为设备振动出现松动。

　　建模过程中需要注意各圆角特征的尺寸一致性，螺纹段的收尾退刀结构要符合机加工工艺要求，内孔与外螺纹的同轴度需要控制在合理公差范围内，避免装配后传感元件出现偏斜，影响检测精度或密封性能；法兰盘下端面与螺纹轴线的垂直度也要严格控制，否则拧紧后密封面会出现单侧间隙，导致介质泄漏。这类基座通常采用不锈钢或碳钢镀锌材质加工，根据被测介质的腐蚀性选择对应材料，加工完成后需要去除所有飞边毛刺，锐角倒钝，螺纹部位做通止规检验，保证装配顺畅。
