越野车辆深花纹橡胶轮胎结构设计

　　在非铺装路面作业的工程车辆、越野乘用车辆以及农用机械的行走系统设计中，轮胎作为直接与地面接触的核心承载部件，其结构合理性直接决定整机的通过性、行驶稳定性与负载能力。这款深花纹轮胎的三维结构设计，首先围绕非铺装路面的抓附需求展开，胎面采用交错排布的大块加深花纹块设计，花纹沟槽的深度与宽度经过反复校核，既能够在泥泞、砂石路面嵌入地面形成足够的啮合力，避免车辆行驶过程中出现打滑陷车的问题，同时沟槽的倾斜角度设计兼顾了行驶过程中的自清洁能力，当轮胎滚动时，嵌入沟槽的泥块、碎石能够顺着沟槽斜面快速排出，不会出现花纹沟槽被异物填满导致抓地力骤降的情况。

　　从安装边界来看，这款轮胎的轮辋适配尺寸严格对应常规小型越野设备与乘用车辆的标准轮辋规格，胎圈部位的钢丝圈结构做了加厚处理，与轮辋贴合的密封面采用圆弧过渡设计，安装时能够保证胎圈与轮辋的紧密压合，即使在低胎压行驶状态下也不会出现胎圈脱开、漏气的问题，满足越野场景下经常调整胎压适配不同路面的使用需求。轮胎的断面宽、外直径尺寸经过优化，在保证足够接地面积的前提下，不会超出常规车辆的轮拱安装空间，转向过程中胎侧不会与轮拱、悬挂杆件发生运动干涉，适配时不需要对原车的轮拱、转向结构做额外的切割改装，降低了整机配套的改造成本。

　　设计过程中重点考量了不同载荷下的轮胎变形量，胎体采用多层帘线排布结构，帘线的角度经过力学仿真优化，在额定负载下胎侧的径向变形量控制在合理区间，既能够吸收路面颠簸带来的冲击，提升行驶平顺性，又不会因为变形量过大导致胎体过度弯折出现早期损坏。胎面胶料的厚度在花纹块根部做了渐变加厚处理，花纹块根部的圆角设计能够分散应力集中，避免车辆在尖锐碎石路面行驶时花纹块被硬物割伤、掉块，提升轮胎在恶劣工况下的使用寿命。

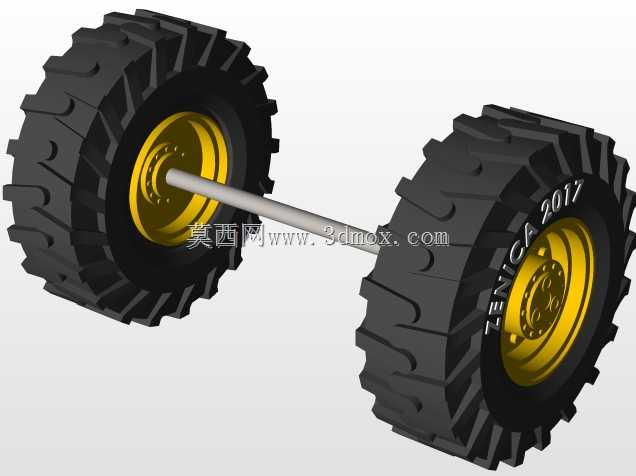

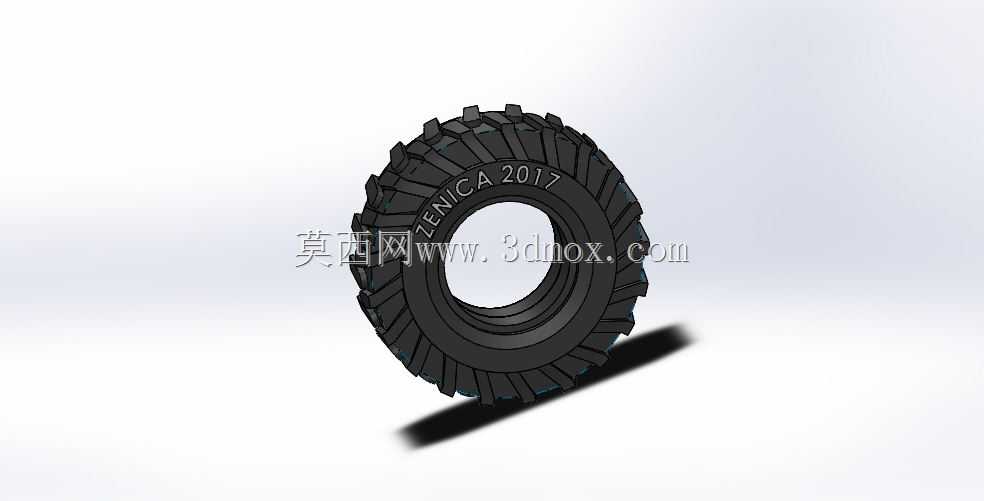

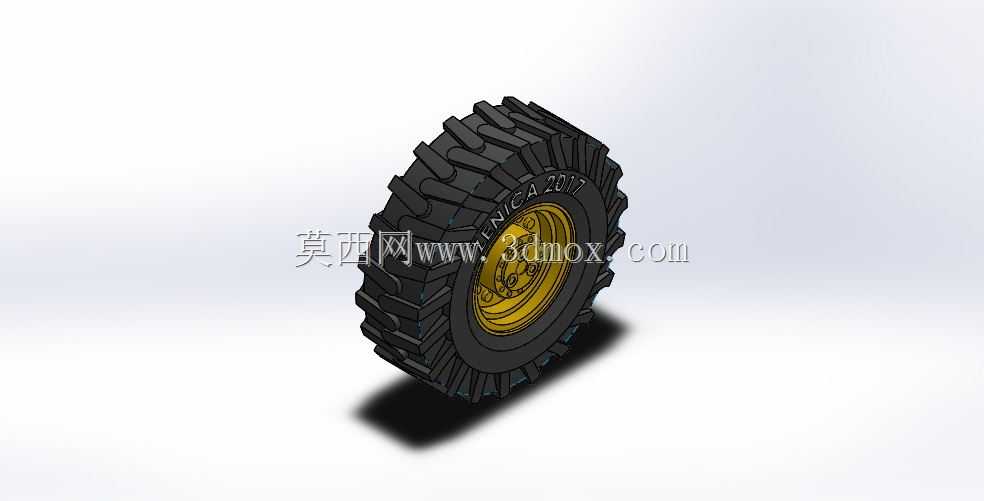

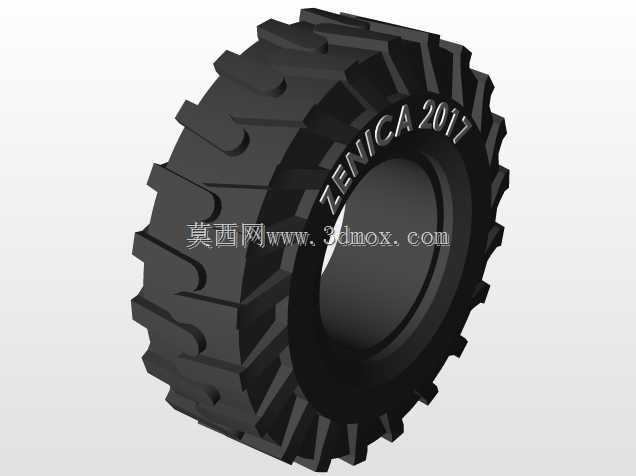

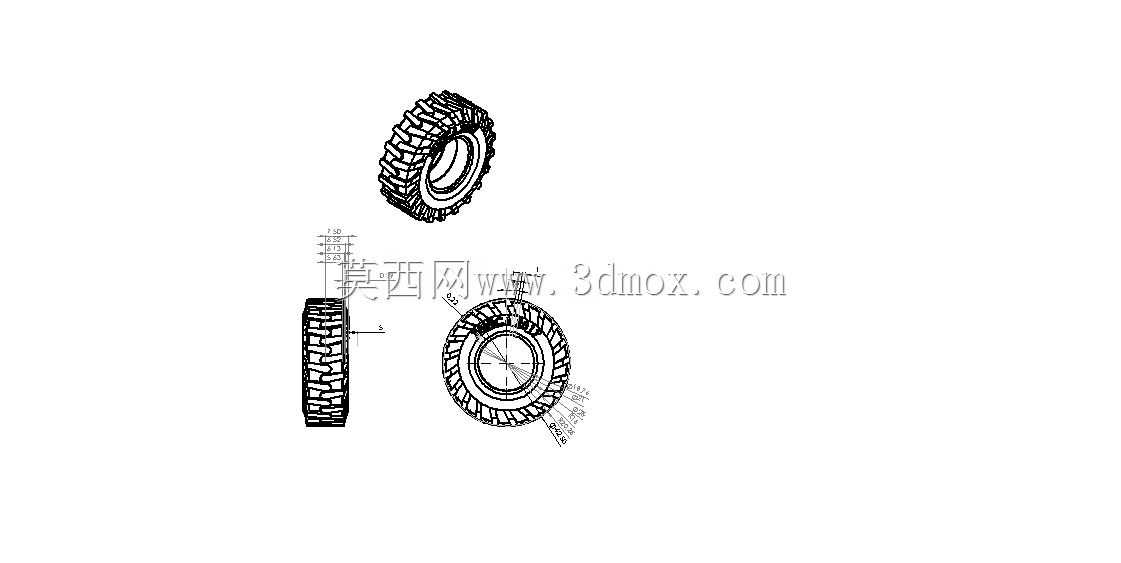

　　在实际配套场景中，这款轮胎既可以适配全地形越野车、小型农用拖拉机的行走轮，也可以作为小型工程巡检设备、林区作业机械的行走部件，针对砂石路面、泥泞土路、浅积雪路面都有较好的适配性。建模过程中完整还原了胎面花纹的立体交错结构、胎侧的厚度变化以及胎圈的安装定位结构，结构设计人员在做整车行走系统匹配时，可以直接导入模型做运动干涉校核、载荷分布仿真，不需要再对轮胎的细节结构做二次重建，能够有效缩短整车研发阶段的建模周期。同时模型的胎面花纹细节完整，也可以用于轮胎生产前期的模具设计参考，核对花纹块的拔模角度、分模面位置是否合理，提前规避模具加工过程中可能出现的结构问题。

　　不同于普通公路轮胎的细密花纹设计，这款轮胎的花纹块采用了变节距排布，不同大小的花纹块交错排列，能够打破轮胎滚动时的花纹噪声共振频率，降低车辆在硬质路面行驶时的胎噪，兼顾了非铺装路面的抓地需求与公路行驶的舒适性。胎侧的标识区域做了平整化预留，后续可以根据不同配套厂商的需求添加规格标识、品牌标识，不需要改动胎侧的主体受力结构。从接地压力分布来看，这款轮胎在额定负载下的接地印痕接近矩形，胎面的压力分布均匀，不会出现胎面中部或者肩部过度磨损的情况，能够保证轮胎全生命周期内的磨损均匀性，提升轮胎的实际行驶里程。
