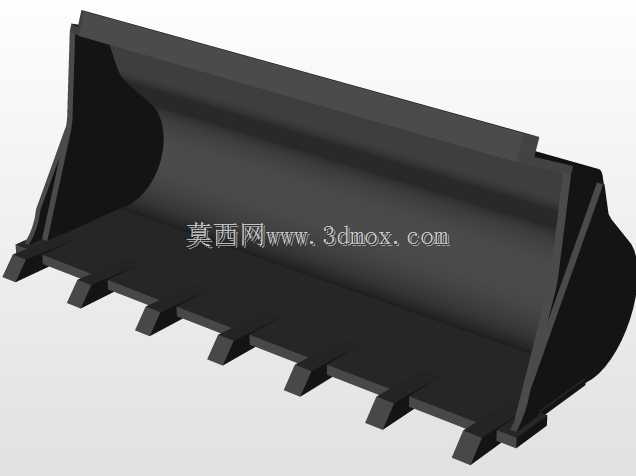

作为常年跟土方设备结构打交道的工程师,第一眼看到这个铲斗结构就能联想到工地现场的实际作业工况——不管是散料堆场的砂石转运、基建现场的表层土方剥离,还是矿场的松散矿料归集,这类带齿的铲斗都是装载机前端最核心的作业执行部件,直接决定整机的铲装效率和作业耐久度。先从实际用途说起,这个部件安装在装载机动臂前端,通过摇臂连杆和转斗油缸连接,作业时依靠斗齿先插入料堆破除物料的堆积阻力,再通过斗体的弧形曲面把物料收拢在斗腔内,完成举升、卸料的整套动作,相比无齿的平口铲斗,带齿结构在处理密实度较高的土方、带块石的混合料时,插入阻力能降低近三成,遇到轻微板结的地面也能直接完成掘削动作,不用额外搭配松土器作业。
再讲设计思路上的考量,整个斗体的弧形轮廓不是随便画的曲面,斗底的圆弧半径是按照物料的自然安息角做的匹配,保证铲入时物料能顺着曲面顺畅滑入斗腔,不会在斗前部堆积造成额外的阻力;斗口位置的斗齿座是焊接在斗唇的加厚耐磨板上的,每个斗齿的间距是按照常见作业物料的粒径做的优化,既不会因为间距太大漏料,也不会因为间距太小增加不必要的插入阻力,齿尖的角度做了负倾角处理,插入料堆时能产生向下的掘削分力,避免铲斗往上飘导致铲装不满。两侧的侧刃板比斗体侧板加厚了近一倍,作业时侧刃最先接触料堆侧面的物料,加厚设计能减少侧板的磨损,同时侧刃向外延伸的宽度刚好和轮胎的外侧宽度匹配,铲装时能提前把作业面的物料归拢到斗宽范围内,不会让轮胎碾压散料造成额外的行驶阻力。
说到安装边界,这个铲斗的后部连接耳板的孔位间距、销轴直径都是和对应吨位装载机的连杆端尺寸做的匹配,安装时不需要额外改孔,直接穿入销轴锁定就能完成装配,耳板位置做了双层板的加强结构,因为铲装偏载时耳板位置是应力最集中的区域,双层板焊接能避免长期交变载荷下出现焊缝开裂的问题。斗体的背部焊接了横向和纵向的加强筋,筋板的布置位置是按照有限元分析的应力云图走的,高应力区的筋板厚度更大,低应力区适当减薄,在保证结构强度的前提下控制整体重量,不会因为斗体太重减少整机的有效载重量。斗齿是可更换的结构,齿座和齿尖通过销钉固定,日常作业中齿尖磨损后不用整体更换斗体或者焊接修复,只需要敲出销钉更换新齿尖就能恢复作业性能,大幅降低现场的维护成本和停机时间。
实际作业中,这类铲斗的斗容和匹配的装载机吨位是对应的,斗体的开口宽度、深度比例经过多轮现场测试,保证举升卸料时斗内的物料能顺着弧形斗底完全卸净,不会在斗底残留黏湿的物料造成积料,积料不仅会增加额外的负载,长期残留还会腐蚀斗体钢板,缩短使用寿命。斗唇位置的耐磨板是可更换的高强度耐磨钢板,比普通斗体钢板的硬度高两个等级,长期铲磨物料也不会过早出现斗口卷边的问题,卷边的斗口会大幅增加插入阻力,导致铲装时轮胎打滑、油耗上升。另外整个斗体的焊接坡口都做了预处理,所有外露的焊缝都做了打磨处理,避免应力集中点在长期冲击载荷下出现裂纹,毕竟铲斗作业时每天要承受成百上千次的物料冲击,细节处的焊接工艺直接决定整个部件的使用寿命。很多新手建模的时候容易忽略斗齿的角度和斗底曲面的匹配关系,要么齿尖角度太陡导致插入阻力过大,要么曲面弧度不对导致物料卸不干净,这个结构的每个尺寸都是经过现场作业验证的,不管是用来做整机作业仿真,还是做属具的改型设计参考,都能直接对应实际的工程需求,不会出现建模完成后加工出来没法实际使用的问题。
