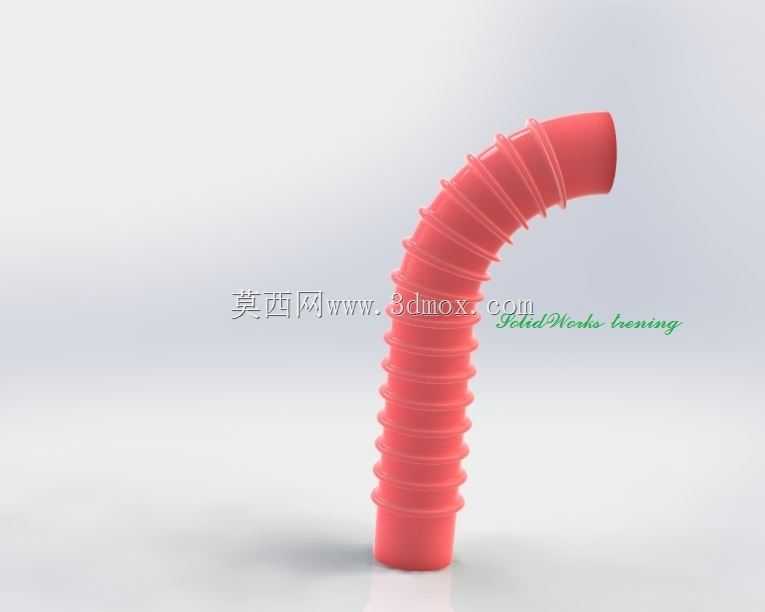

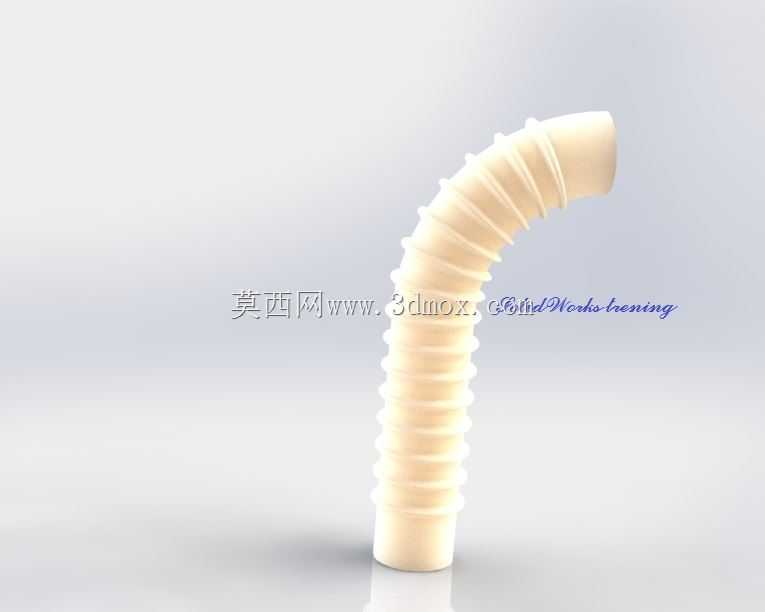

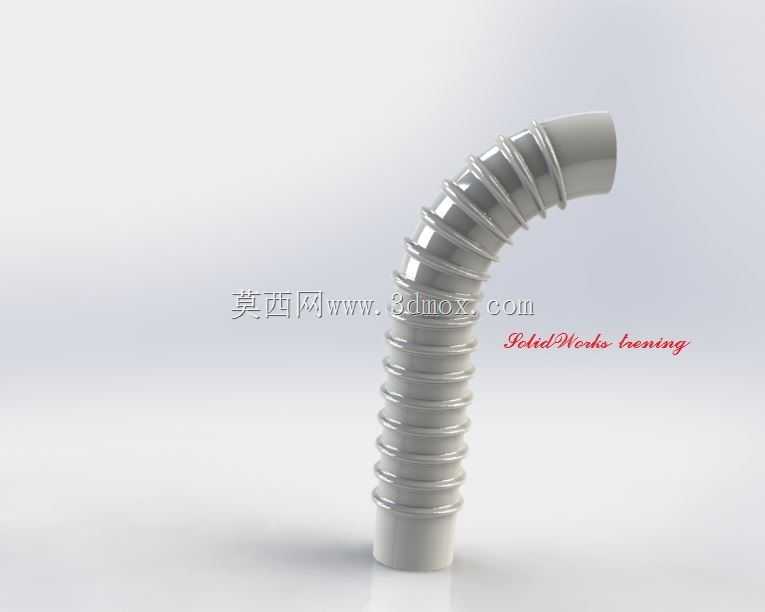

波纹弯管柔性连接管路结构设计

　　在流体输送系统的管路布局中，受设备安装空间限制、设备运行振动位移、管路对接角度偏差等工况影响，刚性直管往往无法满足安装与使用需求，这类带环形波纹结构的弯形柔性管路，就是为解决这类工程实际问题设计的。从实际应用场景来看，这类管路常被用在小型气动设备的气路连接、检测仪器的流体采样管路、小型机电设备的冷却回路中，尤其是在传感器配套的管路系统里，它可以抵消传感器安装时的角度偏差，吸收设备运行时产生的微小振动，避免刚性连接导致的管路接头松动、密封失效问题，同时也能在设备维护拆卸时提供一定的形变余量，降低拆装难度。

　　从功能特性上看，管身的环形波纹结构是核心设计点，每一圈波纹都相当于一个可小角度形变的活动关节，整段弯管可以在原有弯曲角度的基础上，实现±15°范围内的角度微调，同时具备5-10mm的轴向伸缩余量，这种形变能力不需要额外加装活动接头，就能补偿管路安装时的位置误差，也能缓冲设备运行时的管路拉扯力。波纹的凸起结构同时也提升了管身的径向抗压能力，相比同壁厚的光滑弯管，它在受到外部挤压时不容易出现扁管堵流的问题，能在紧凑安装空间里保持管路通径稳定。弯管的两端采用光滑直段设计，没有波纹结构，这部分是安装密封段，直段的外径公差控制在h7级别，表面粗糙度达到Ra1.6，适配常用的快插接头、卡套接头，安装时可以直接插入接头实现密封，不需要额外加工密封面，降低了现场安装的加工要求。

　　从设计思路上看，这款弯管的弯曲半径是结合常用管路的最小弯曲半径要求设定的，弯曲段的曲率均匀，没有局部急弯，避免流体在管路内形成紊流、增大流阻，波纹的间距和深度经过反复校核，既保证了足够的形变能力，又不会因为波纹过深导致流体在波纹凹槽内残留介质，对于需要定期清洁管路的检测类设备来说，这种设计能减少介质残留，降低管路污染的风险。管壁厚度的选择兼顾了柔韧性和结构强度，壁厚过薄会导致管路承压能力不足，容易在压力波动时出现鼓包破裂，壁厚过厚则会让管路僵硬，失去柔性补偿的能力，最终选定的壁厚可以满足0.8MPa以内的流体输送压力要求，覆盖大多数低压气路、液路的使用场景。

　　在外形尺寸与安装边界方面，这款弯管的两端直段长度预留了足够的接头插入深度，适配市面上常规的快插接头安装要求，安装时不需要额外裁剪管路，避免裁剪导致的管口变形、密封失效问题。弯管的整体外轮廓尺寸经过优化，波纹凸起的高度控制在合理范围，在多管路并排布置的场景下，相邻管路之间不会因为波纹凸起产生干涉，节省安装空间。弯管的自然弯曲角度是结合常见的设备内部管路转向需求设定的，大多数设备内部的90°转向位置，不需要额外弯折管路，直接安装就能适配，减少安装时的管路弯折操作，避免人工弯折导致的管路折扁、通径减小问题。另外，管路的内壁光滑度做了专门控制，波纹段的内壁过渡圆滑，没有明显的台阶凸起，流体经过时的压力损失比普通褶皱式波纹管降低30%左右，对于流量稳定性要求较高的传感器检测回路来说，这种低流阻的特性能保证检测数据的准确性，不会因为管路流阻过大导致检测端压力不足、数据偏差。在长期使用的可靠性方面，波纹的圆弧过渡设计避免了应力集中问题，管路反复形变时不会在波纹根部产生疲劳裂纹，相比普通的橡胶弯管，它的形变更可控，不会因为长期使用出现管路下垂、弯折堵流的问题，适合在位置固定、需要长期稳定运行的设备内部管路中使用。
