透明带液位塑料饮用水瓶结构设计

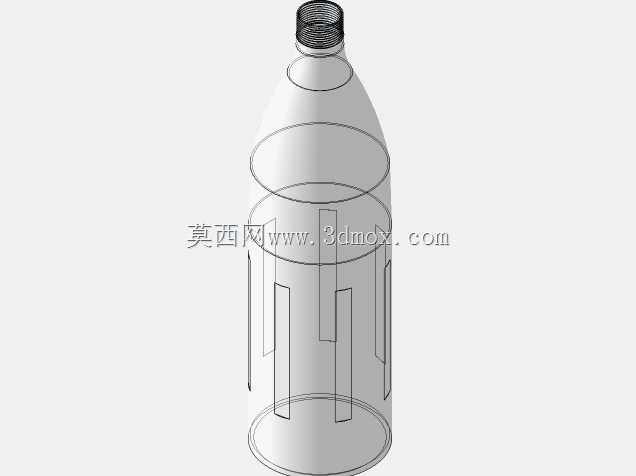

　　日常快消品包装领域里，PET材质饮用水瓶是流通量极大的容器类结构件，这类产品的三维建模并非简单的曲面拉伸，需要兼顾灌装生产线适配、运输堆叠强度、消费者握持手感、内容物可视性等多重工程需求。从结构设计逻辑来看，瓶身整体采用回转体基础构型，瓶口位置设置标准外螺纹结构，匹配通用旋盖的密封尺寸，螺纹牙型采用圆角梯形设计，既保证旋合过程的顺滑度，也能避免锐角应力集中导致的瓶口开裂，灌装环节的旋盖头扭矩适配范围覆盖常规饮用水生产线的1.2-1.8N·m区间，不会出现滑牙或者密封失效问题。瓶肩位置做渐变圆弧过渡，从瓶口的小直径平滑过渡到瓶身最大直径段，这个过渡段的曲率半径经过反复调整，一方面降低吹塑成型过程中料流拉伸不均导致的壁厚差，

　　另一方面在整箱堆叠时，上层箱体的载荷能通过瓶肩圆弧均匀分散到瓶身侧壁，避免局部应力过大出现瘪瓶。瓶身主体段并非完全光滑的圆柱面，周向设置多道内凹的环形加强筋，这些加强筋的深度控制在1.2mm左右，既不会过度影响瓶身透明观感，又能大幅提升瓶身的径向抗挤压能力，日常握持时的形变控制在合理范围，灌装后堆码六层的情况下，瓶身径向变形量不超过2%，不会出现标签起皱或者瓶身失稳倾倒的问题。瓶身下半部分靠近瓶底的位置，做了细密的凹凸纹理设计，这部分结构一方面是增加握持时的摩擦力，手上沾有水渍时也能稳定拿取，另一方面纹理区域的壁厚差设计能提升瓶底的抗冲击能力，瓶装水从1.2米高度自由跌落至水泥地面时，瓶底不会出现开裂漏液。

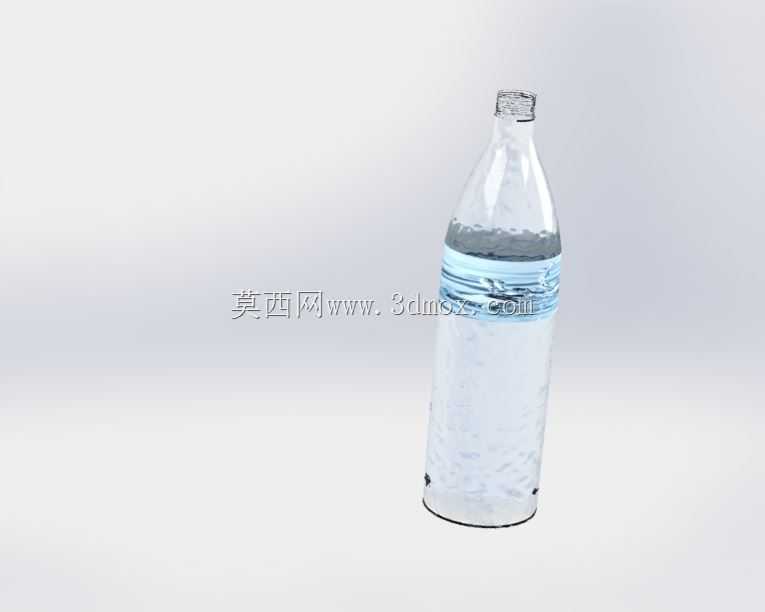

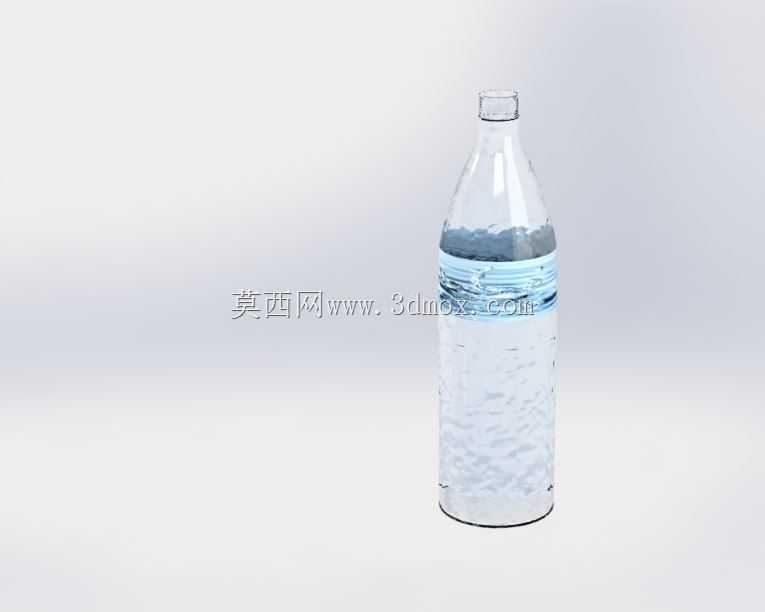

　　瓶底采用经典的五瓣内凹结构，内凹深度为瓶身总高度的1/12左右，这个结构能平衡吹塑成型的料厚分布，同时提升瓶底的垂直承压能力，灌装后内部存在0.02MPa左右的正压时，瓶底不会向外鼓出导致放置不稳，在超市货架、家用桌面等平面放置时，接触环的平面度控制在0.3mm以内，不会出现晃动感。从建模的曲面构建逻辑来说，整个瓶身的曲面全部采用G2连续过渡，没有尖锐的棱角，一方面是符合吹塑工艺的成型要求，避免出现料流堆积或者拉伸过薄的区域，另一方面透明材质的渲染效果更贴近真实PET材质的折射表现，能准确模拟灌装半瓶水时的液位折射效果，瓶内水体的建模采用实体填充配合半透明材质，和瓶身内壁做0.1mm的间隙配合，模拟真实灌装后的液体附着状态。

　　这类瓶型的尺寸边界适配常规550ml饮用水的容量要求，瓶身最大直径66mm，总高度235mm，能完美适配现有饮用水灌装线的卡瓶板、输送导轨、贴标工位的尺寸参数，不需要对现有生产线做改造就能直接投产，标签粘贴区域预留了110mm高度的光滑圆柱面，适配常规套标或者不干胶标签的粘贴公差，贴标后标签上下位置偏差不超过1mm，不会出现标签歪斜或者褶皱。从使用场景的适配性来看，瓶身的握持区域直径符合成年人手掌的握持尺寸，单手握持时的围度适配绝大多数消费者的手型，瓶口内径26mm，饮用时的出水速度控制在合理范围，不会因为出水过快导致呛水，同时瓶口的密封端面做了0.8mm的平边设计，配合瓶盖内的铝箔垫片，能实现完全密封，在运输过程中倒置、颠簸都不会出现漏液问题。
