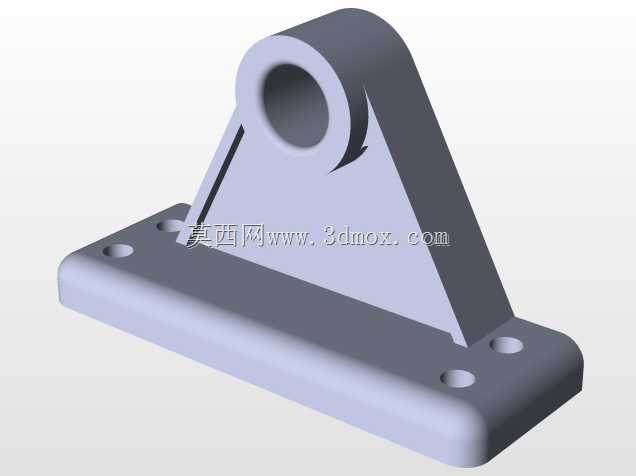

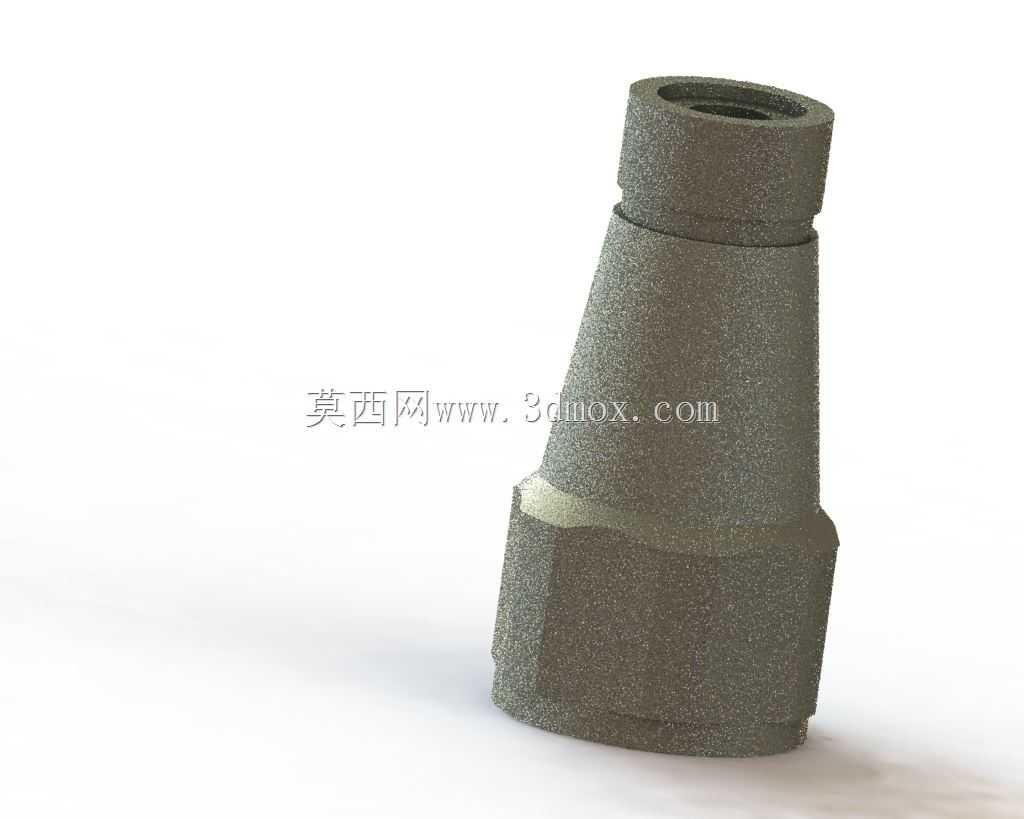

带减重孔同步带轮结构设计

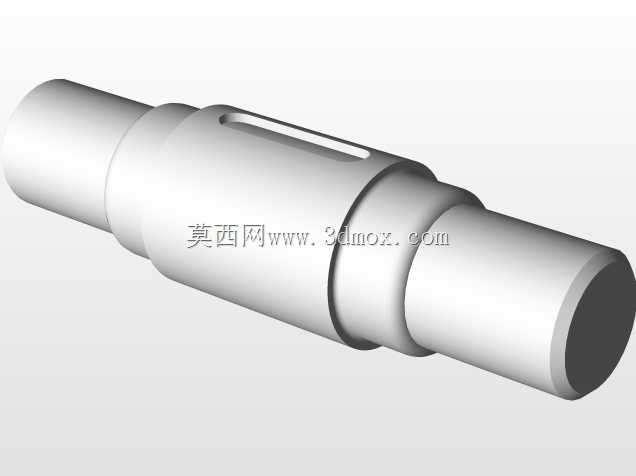

　　这款带轮结构主要适配同步带传动场景，常见于轻工输送设备、小型自动化生产线的动力传递环节，也可用于精密检测设备的进给传动单元，承担动力输入输出端的扭矩传递功能，保证传动过程中速比稳定无滑差。轮体采用辐板式带减重孔的结构设计，并非实心轮坯，主要是考虑到中低速轻载传动场景下，实心轮体会增加不必要的转动惯量，设备启停阶段会额外增加伺服轴的负载扭矩，同时也会造成原材料的浪费。轮缘位置设计有适配同步带齿形的贴合面，表面做了粗糙度控制，避免长期运行过程中过度磨损带体齿面，延长同步带的更换周期。中心安装孔采用键槽连接形式，键槽的尺寸公差按照普通平键的配合标准设计，装配时可以直接和对应直径的传动轴配合，不需要额外做定制化的轴加工，

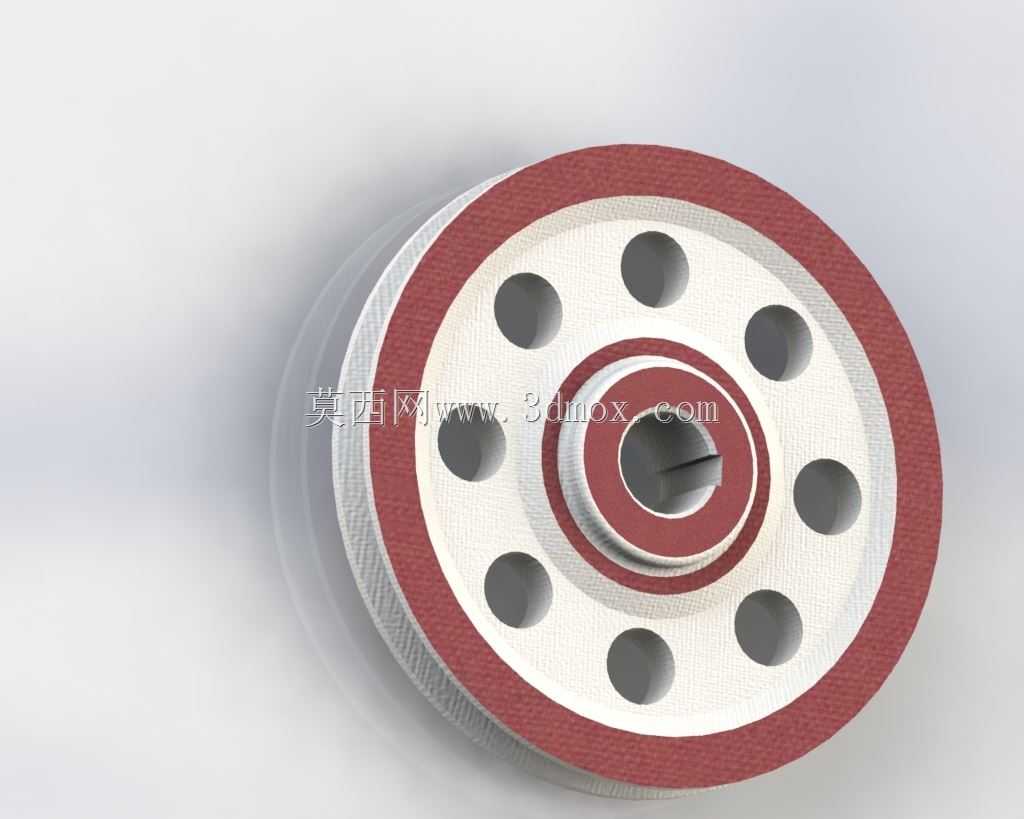

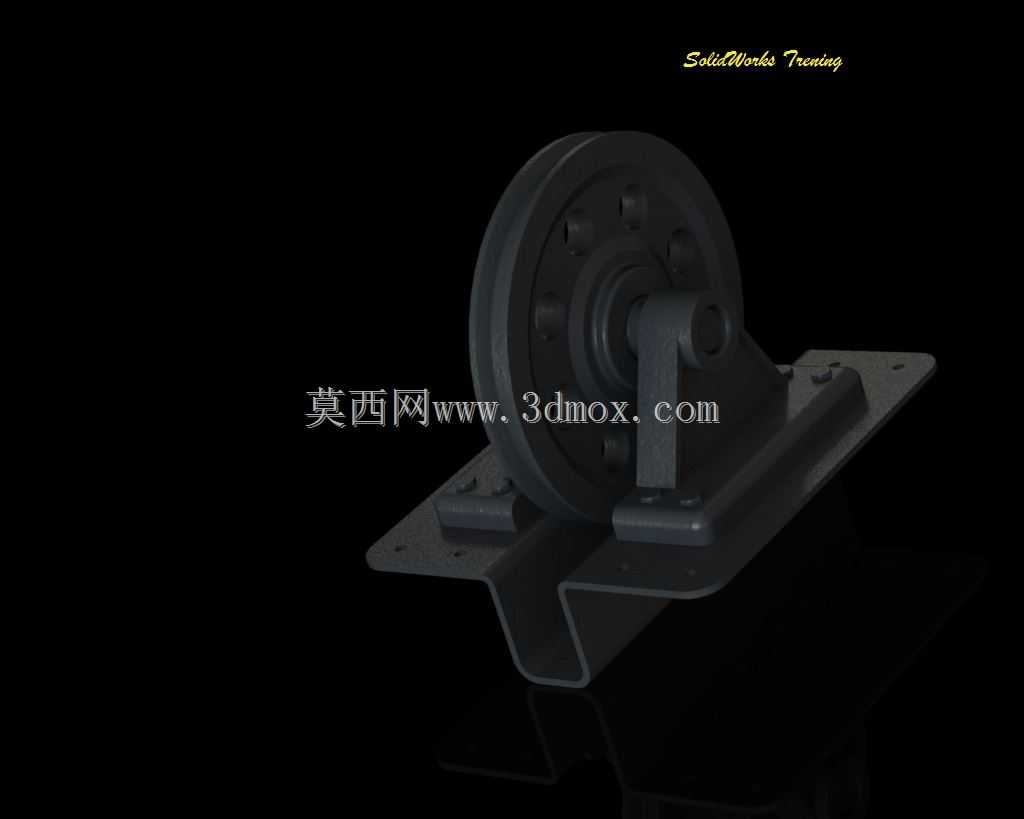

　　降低现场装配的适配难度。轮体上均匀分布的圆形减重孔，并非随意排布，孔位的中心圆直径经过受力校核，避开了轮辐受力的最大应力区域，不会因为开孔导致轮体在额定扭矩下出现应力集中开裂的问题，同时均匀分布的孔位也能保证轮体的动平衡性能，在每分钟千转级的转速下不会出现明显的径向跳动，避免传动过程中产生额外的振动噪音。轮缘外侧的包覆层采用耐磨材质设计，和金属基体结合牢固，主要是为了增加和带体接触的摩擦力，同时减少金属轮体直接和带体摩擦产生的静电，在一些有防静电要求的电子元件输送场景下也能适用。设计过程中首先确定的是中心安装孔的直径和键槽尺寸，这部分是和现有传动轴匹配的核心边界，之后根据所需传递的额定扭矩计算带轮的节圆直径，确定轮缘的宽度尺寸，

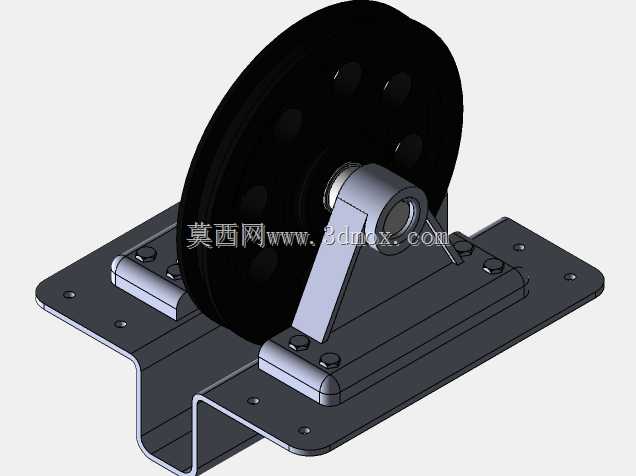

　　再根据转速要求核算转动惯量上限，确定辐板的厚度和减重孔的数量、直径，最后做动平衡的冗余校核，保证轮体在最高工作转速下的变形量在允许范围内。安装时需要注意带轮的端面跳动量控制，装配后要保证带轮和对应配合带轮的端面共面，避免同步带运行过程中出现偏磨，导致带体过早失效。轮体的轴向定位依靠轴肩和锁紧挡圈实现，中心孔的长度尺寸和轴段的配合长度匹配，不会出现轴向窜动的问题。这类带轮相比实心结构的同规格带轮，重量能降低百分之四十左右，转动惯量也对应下降，对于需要频繁正反转的传动场景来说，能有效降低驱动电机的峰值扭矩要求，减少设备的能耗。另外减重孔的设计也方便现场安装时的吊装和对位，操作人员可以通过孔位借力调整带轮的周向位置，方便键槽和轴上键的对准，降低装配的操作难度。轮体的各部分倒角都做了处理，没有尖锐的棱角，避免装配过程中划伤操作人员，也不会在运行过程中剐蹭到周边的管线或者防护结构。
