带手型标识杯状结构组件三维设计

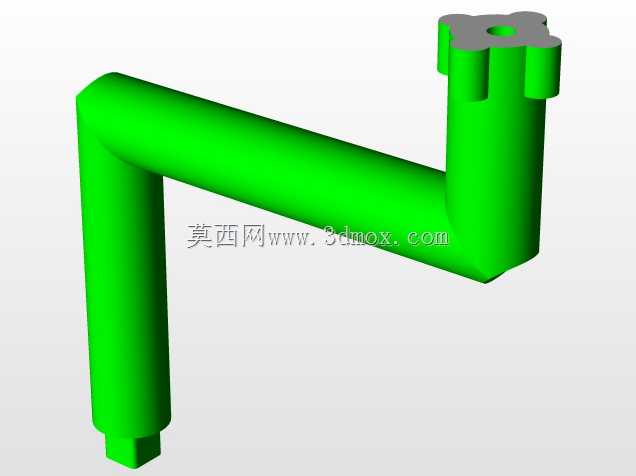

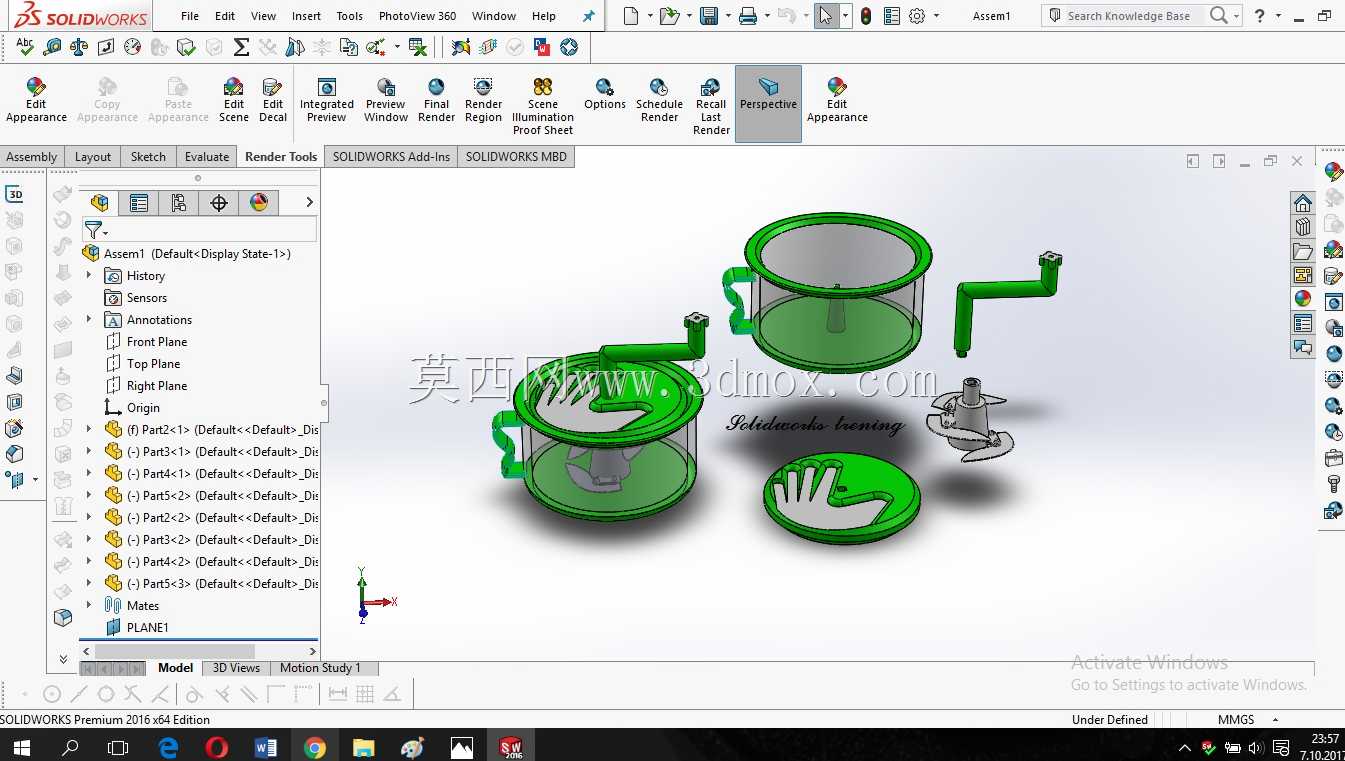

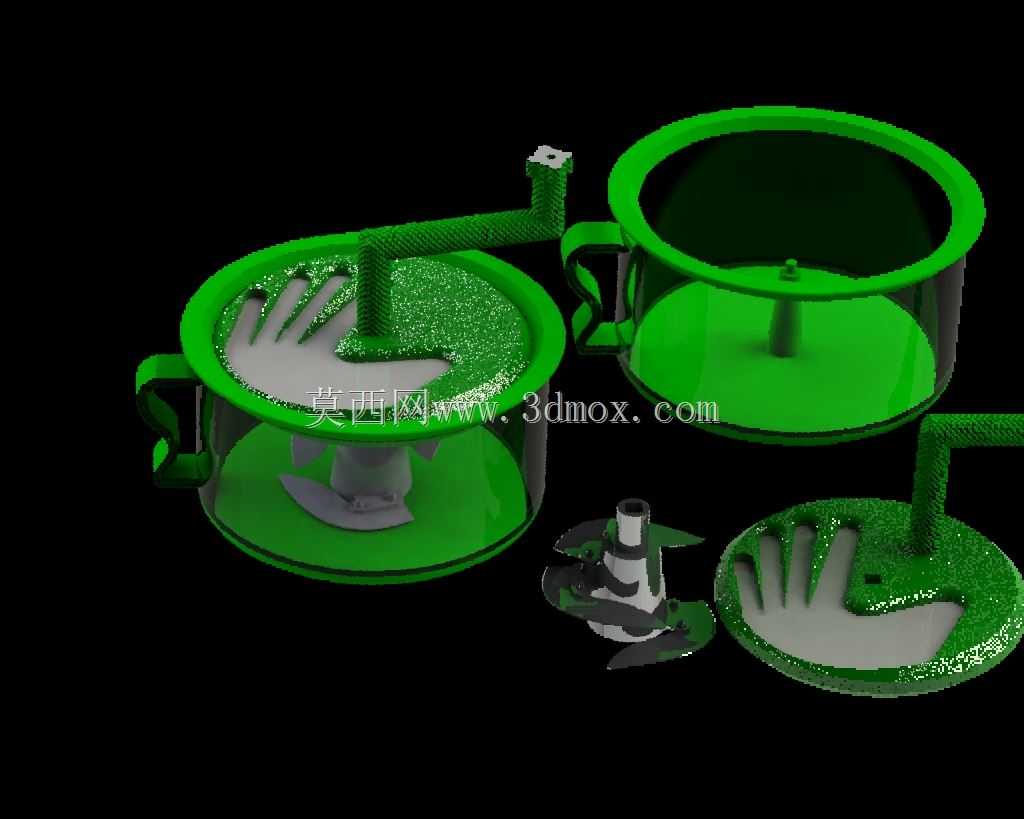

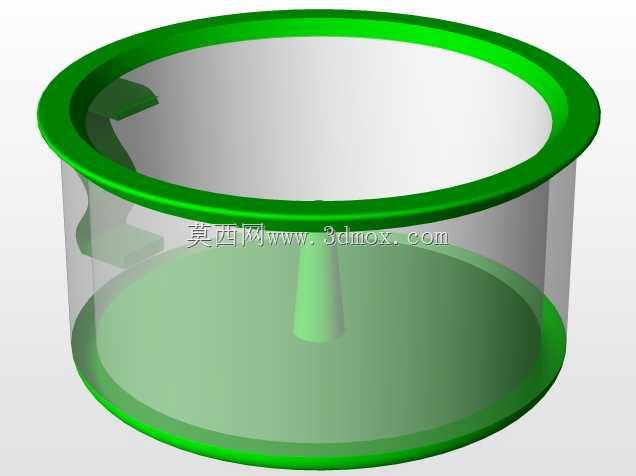

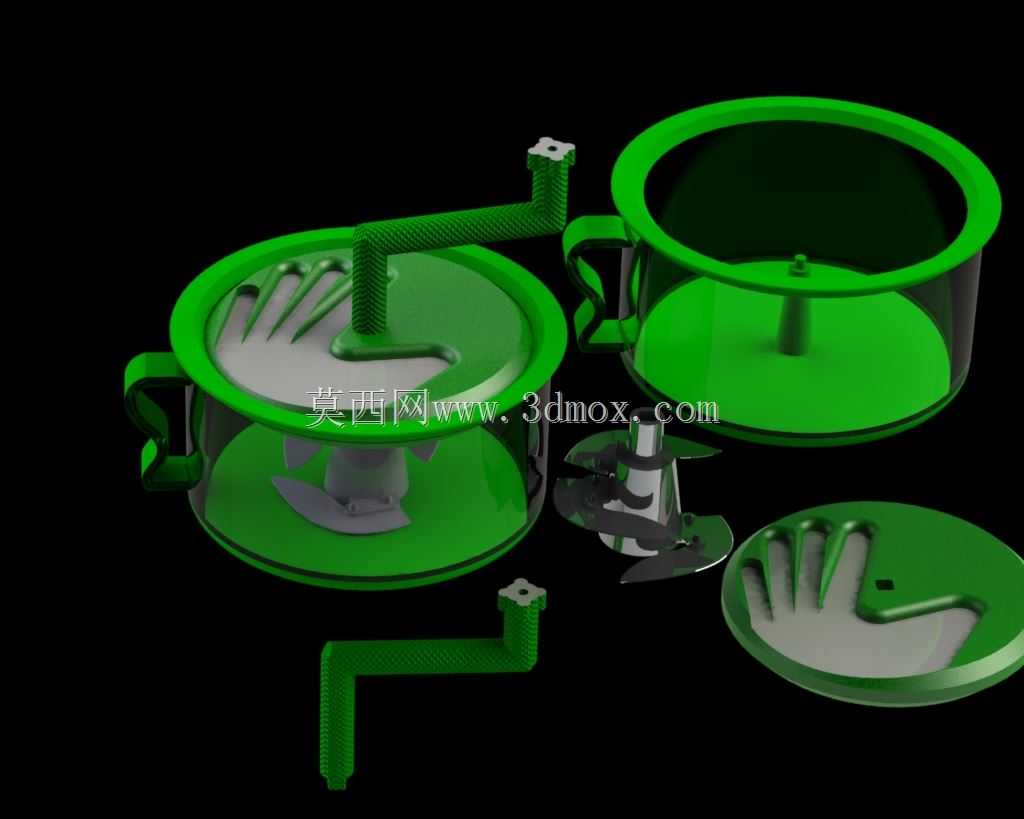

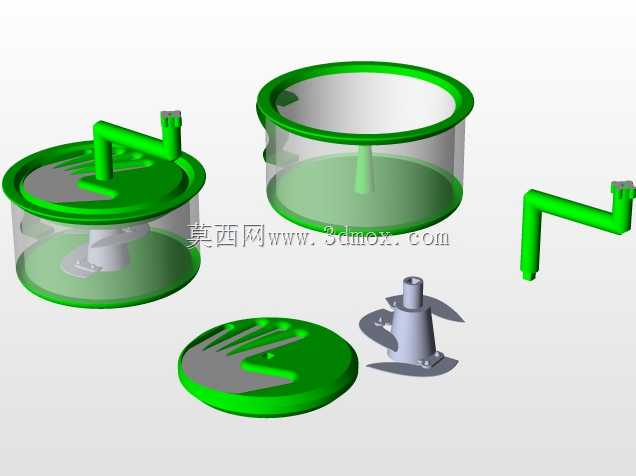

　　这套带手型标识的杯状结构组件，最初是针对小型实验室均质搅拌场景开发的，日常在食品研发小样制备、日化试剂小批量混匀、教学实验分散操作这类场景里使用频率很高，很多做小型实验设备配套的厂商，会把这套结构作为手持搅拌杯的核心装配单元来选型。从实际使用的角度看，整套组件拆分后分为外杯体、杯盖组件、搅拌刀组、导流压盖四个核心部分，每个部分的配合边界都做了明确的公差预留，外杯体采用直筒带侧把手的结构，杯口做了外翻的加厚唇边，既可以提升杯口的抗磕碰强度，也能和杯盖的密封槽形成卡合定位，避免搅拌过程中液体溢出。杯体侧壁预留了透明视窗的安装位，实际生产中可以嵌入透明PC材质的观察段，方便操作人员实时观察内部物料的混匀状态，不需要频繁开盖检查，

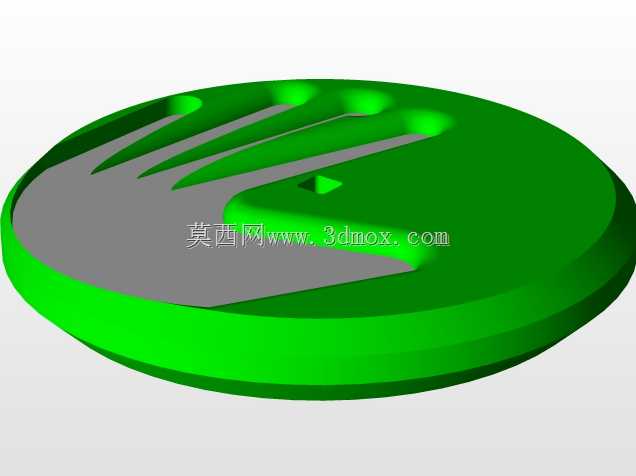

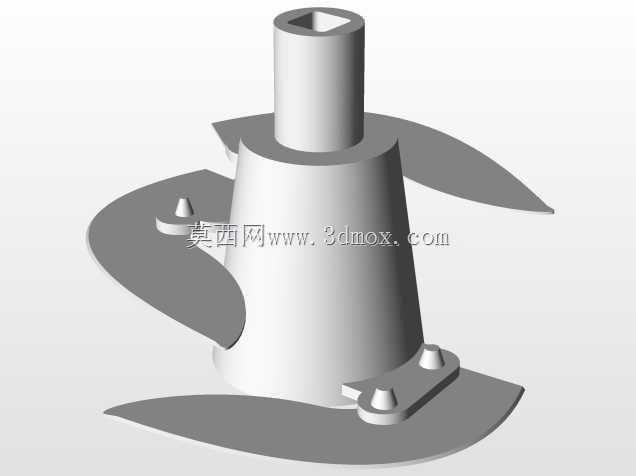

　　能减少实验过程中物料的挥发或者污染风险。杯盖部分的手型标识不是单纯的装饰结构，实际是开盖施力的定位标识，操作人员按照手型的位置按压施力，就能顺着杯盖侧边的卡扣结构轻松开盖，避免因为杯盖沾了液体打滑，同时手型标识的凹陷结构也能增加手指和杯盖表面的摩擦力，哪怕戴了丁腈实验手套操作也不会滑脱。杯盖中心预留了搅拌轴的穿过孔，孔位周边做了多层环形密封槽，装配的时候嵌入硅胶密封圈，就能避免搅拌过程中液体顺着轴缝渗漏，密封槽的深度做了0.8mm的预留，既能保证密封圈的压缩量在合理区间，不会因为压缩过大导致轴转动阻力过高，也不会因为压缩量不够出现渗漏问题。搅拌刀组采用的是双层刀片结构，底层是向下弯曲的涡流刀片，转动的时候能把杯底沉积的物料向上卷吸，

　　避免重质组分沉在杯底无法混匀，上层是带斜切角的分散刀片，能把上浮的轻质物料压入液面以下，同时打碎团聚的粉体或者软质结块，刀组和驱动轴的连接采用快拆式的卡扣结构，不需要额外工具就能拆下清洗，避免不同批次物料交叉污染，这一点在食品和日化实验场景里尤其重要，很多实验要求每次使用后都要彻底清洁接触物料的部件，快拆结构能大幅降低清洁的工作量。导流压盖是放在杯体内部的配件，上面同样做了手型标识，作用是在搅拌高泡性物料的时候，压住液面减少泡沫溢出，同时压盖上的导流槽能引导物料形成规则的循环流场，提升混匀效率，压盖的外径和杯体内径做了0.5mm的间隙配合，既能顺着杯壁上下滑动，也不会因为间隙过大出现物料从侧边涌上来的问题。

　　整套结构的安装边界也做了适配性设计，杯体底部的直径和常规的磁力搅拌器、小型手持驱动主机的安装座尺寸匹配，不需要额外做转接结构就能直接装配，杯体总高度控制在120mm，满杯容量是300ml，刚好满足单次小批量实验的物料量需求，不会因为容量过大导致物料残留过多，也不会因为容量过小需要多次分批次操作。设计的时候特意把所有的棱角位置都做了R2以上的圆角过渡，一方面是避免清洁的时候存在卫生死角，另一方面也能减少应力集中，提升塑料件注塑生产的时候的良品率，杯体侧边的把手采用镂空式的结构，既减轻了整体重量，也能让不同手型的操作人员都能稳定握持，把手的壁厚和杯体主体壁厚保持一致，避免注塑的时候出现缩痕或者应力变形的问题。在装配逻辑上，整套结构不需要额外的紧固件，全部依靠卡扣和间隙配合完成组装，生产的时候装配效率很高，后期维护更换配件也很方便，比如密封圈老化、刀片磨损的时候，用户可以自行更换对应配件，不需要整体报废整套结构，能降低长期使用的成本。针对不同的使用场景，这套结构的材质也预留了选型空间，接触食品的场景可以选用食品级PP材质的杯体和304不锈钢的刀片，接触腐蚀性试剂的场景可以换成PPH材质的杯体和喷涂特氟龙的刀片，适配不同的物料特性。
