模数4齿数20圆柱直齿轮三维模型

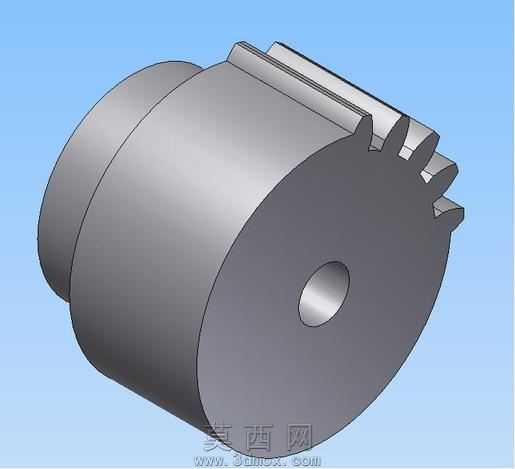

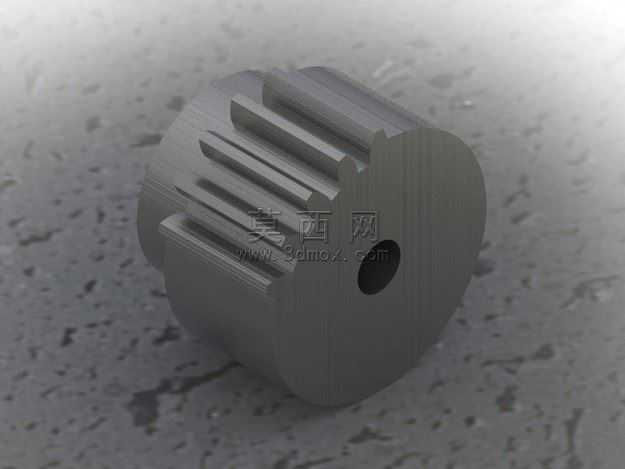

本作品为模数4、齿数20的圆柱直齿轮三维建模作品，建模过程严格遵循齿轮设计的基础参数规范，以齿轮模数m=4、齿数z=20为核心设计依据，先通过分度圆直径计算公式d=mz确定齿轮的基准分度圆尺寸，再依次推导齿顶圆、齿根圆的直径参数，保证齿轮的基础几何尺寸符合机械传动的设计标准。建模阶段先绘制齿轮的轴向截面轮廓，通过旋转特征生成齿轮的基体圆柱结构，基体部分包含中心安装通孔与一侧的轴段延伸结构，中心孔的尺寸适配常规传动轴的安装公差要求，延伸轴段可用于配套轴承、挡圈等安装定位结构，保证齿轮实际装配时的轴向定位可靠性。齿形部分采用标准渐开线齿廓绘制，通过参数化方程生成精准的渐开线曲线，再经过齿距阵列、齿根圆角过渡处理完成全部轮齿的构建，每个轮齿的齿厚、齿槽宽、齿顶高、齿根高都严格匹配模数4直齿轮的参数标准，齿根处添加了标准圆角以减少应力集中，提升齿轮的实际承载能力。材质渲染阶段采用哑光金属材质模拟工业常用的45号调质钢质感，调整材质的粗糙度、反光度参数还原真实机加工金属零件的表面效果，渲染时采用柔和的均匀打光方式，清晰展现轮齿的轮廓细节、基体的圆柱面质感以及中心孔的内壁结构，同时通过视角调整完整呈现齿轮的轴向结构与端面齿形分布，让观看者可以直观了解齿轮的整体外形与结构特征。设计过程中充分考虑齿轮的实际传动需求，轮齿的渐开线齿廓保证了传动过程中的平稳性，可有效降低传动噪音与冲击，基体的一体式结构设计提升了零件的整体刚性，中心通孔的设计简化了与传动轴的装配流程，该齿轮模型可用于机械传动结构的装配验证、传动原理教学演示、非标设备的传动机构设计参考等场景，建模过程中保留了特征的参数化可编辑属性，方便使用者根据实际需求调整模数、齿数、齿宽、中心孔直径等参数，快速衍生出适配不同传动场景的同类型齿轮模型。
