DIY小型木工车床三维结构设计

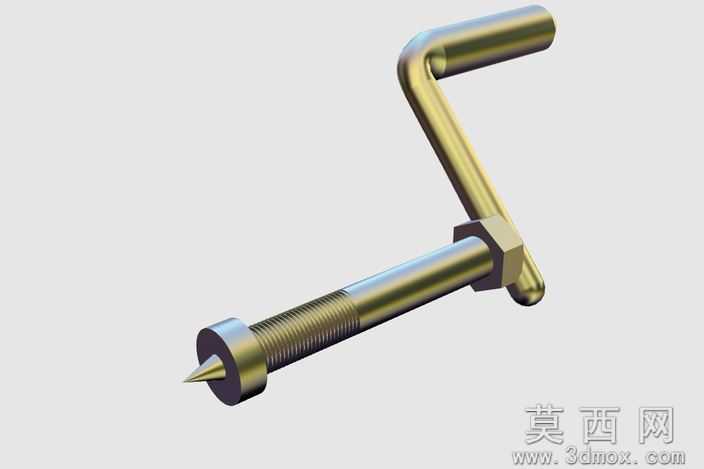

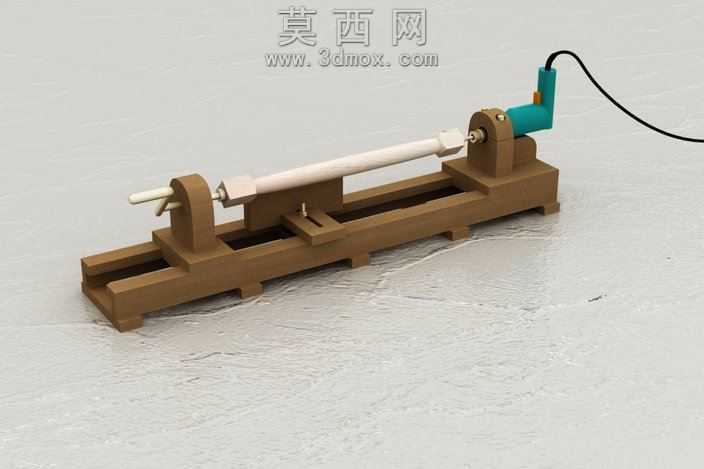

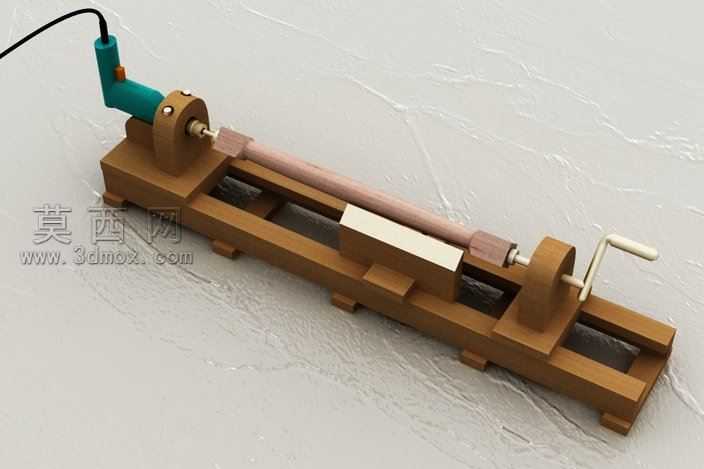

本作品为DIY小型木工车床的三维建模设计，整体采用长条形床身作为基础承载结构，床身设计为双轨式镂空框架结构，既保证了整体结构的刚性，又有效降低了模型整体重量，适配小型木料加工的轻量化使用需求。建模过程中首先搭建床身的基础轮廓，通过拉伸、切除等特征完成床身导轨槽、支撑脚的细节构建，所有支撑脚均设计为等高度块状结构，保证设备放置时的水平稳定性。床头部分设计为电钻夹持固定结构，通过带紧固螺栓的轴承座固定电钻输出端，建模时还原了轴承座的圆弧抱紧结构、紧固螺栓的螺纹细节，以及电钻的手柄、电源线、开关按键等外观特征，电钻模型采用青绿色塑料材质搭配黑色电源线，金属输出轴部分赋予金属光泽材质，还原真实手持电钻的外观质感。床身中部设置可滑动的刀架结构，刀架采用方块式滑动座设计，可沿床身导轨自由调整位置，适配不同长度木料的加工需求，刀架表面赋予浅米色硬质材质，模拟木质或硬质塑料刀架的质感。床尾部分设计为带手摇曲柄的顶针结构，建模时还原了手摇柄的弯折造型、防滑握柄的圆柱结构，以及顶针的锥形顶尖结构，顶针座同样可沿床身导轨滑动，通过锁紧结构固定位置，实现不同长度木料的夹紧固定。待加工木料模型采用长圆柱造型，赋予浅棕色实木纹理材质，还原真实木料的视觉效果，木料两端分别与电钻输出端、尾座顶针同轴对接，保证旋转加工时的同轴度。整体模型渲染采用柔和的漫反射光照，搭配浅灰色哑光背景，突出设备本身的结构层次，金属部件均添加适当的反射效果，木质部件还原自然的纹理质感，塑料部件呈现细腻的哑光质感，各部件之间的装配关系清晰明确，滑动结构、转动结构的配合间隙都做了合理的建模还原，完整呈现了这款DIY木工车床的整体构造与工作原理，可作为小型木工工具设计、DIY设备制作的参考模型，清晰展现了小型车床从动力输入、工件夹持到刀架进给、尾座顶紧的完整结构逻辑。
