硬质合金铣削刀片收纳提示盒结构设计

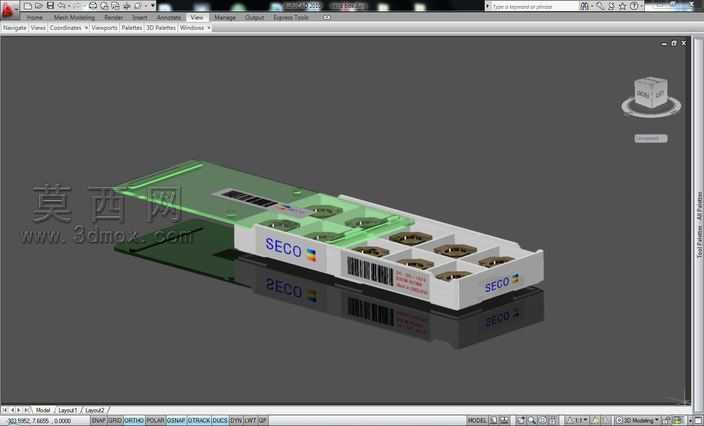

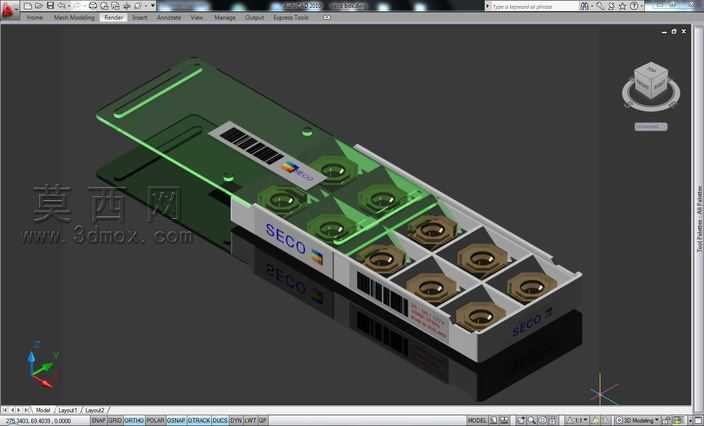

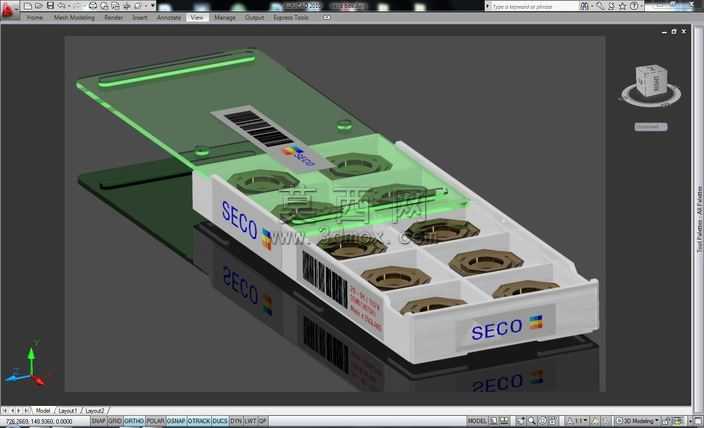

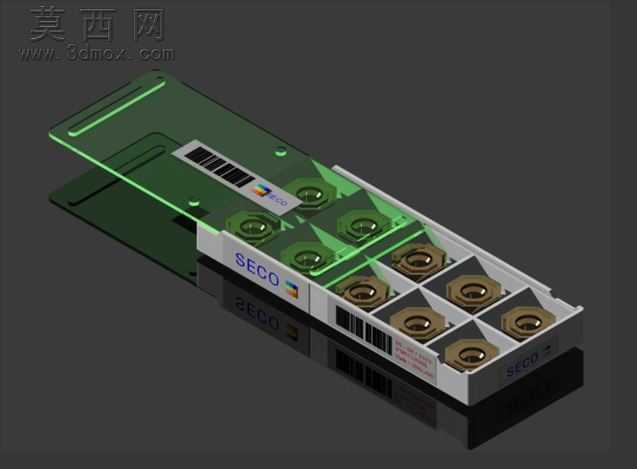

本作品为硬质合金铣削刀片配套的收纳提示盒三维建模成果，建模过程中首先围绕车间数控加工场景的实际使用需求梳理设计逻辑，针对硬质合金铣削刀片易磕碰、易混料、取用后易遗漏归位的痛点，确定了抽拉式开合、分格存储、提示标识一体化的整体结构方案。建模阶段先完成整体外轮廓的参数化绘制，盒体主体采用长方体基础形态，边缘做小圆角过渡处理，避免使用过程中剐蹭操作人员手部，同时降低盒体边角受碰撞开裂的概率。抽拉滑盖部分设计了嵌入式卡扣定位结构，滑盖推入到位后可通过侧边的弹性凸点实现位置锁定，避免搬运过程中滑盖滑脱导致刀片散落；滑盖表面预留了标签粘贴凹槽，可直接粘贴标注刀片型号、适用加工参数的提示标签，无需额外粘贴外置标识，保持外观整洁统一。盒体内部的存储格根据常用硬质合金铣削刀片的外形尺寸做等分布局，每个独立存储格的尺寸略大于刀片外径，格与格之间设置分隔筋，既可以避免不同规格刀片互相磕碰造成刃口损伤，也能让操作人员快速识别刀片存量，及时补充耗材。材质渲染阶段，盒体主体采用浅灰色工程塑料材质，调整材质参数还原ABS塑料的哑光磨砂质感，模拟车间常用工业塑料件的真实视觉效果；滑盖部分采用深灰色半透明磨砂塑料材质，无需完全拉开滑盖即可大致观察内部刀片的剩余数量，提升日常点检效率；内部存储的硬质合金刀片采用金属材质渲染，还原硬质合金表面的金属光泽与刃口的精细质感，同时在刀片表面做轻微的使用痕迹做旧处理，让整体渲染效果更贴近真实车间的使用场景。结构细节上，盒体侧面设计了防滑纹理区域，方便操作人员单手抽拉滑盖；滑盖端部设置了半圆形抠手位，符合人体工学操作逻辑，即使佩戴劳保手套也能顺畅完成开合操作。整体设计兼顾了存储防护功能与提示功能，既可以作为刀片的收纳载体保护贵重的硬质合金铣削刀具，也可以通过表面的提示标识提醒操作人员及时归位刀片、核对刀片规格，避免加工过程中用错刀具导致工件报废。建模过程中对所有配合尺寸做了公差校验，确保滑盖与盒体的配合松紧适度，分隔筋的厚度满足结构强度要求，不会因为多次开合出现结构断裂问题，整体模型结构完整，细节还原度高，可直接用于3D打印验证实物结构，也可作为同类工业耗材收纳产品的设计参考。
