台式手动管钳夹持工装结构设计

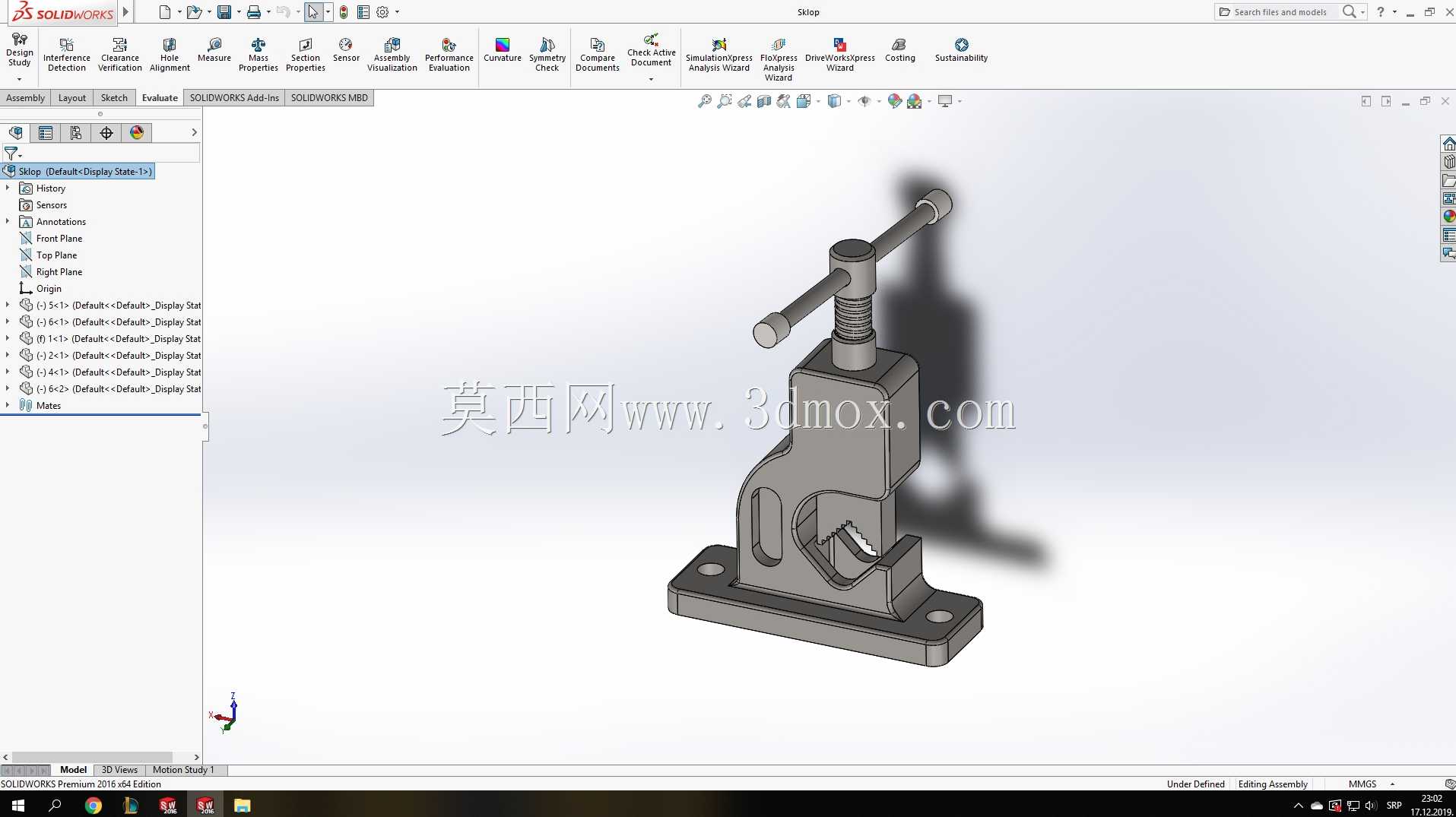

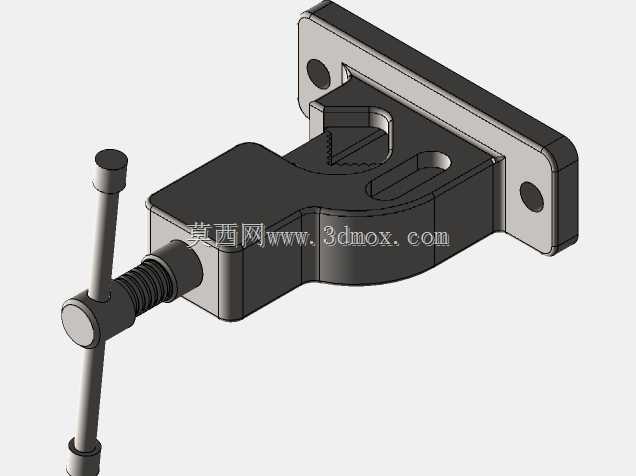

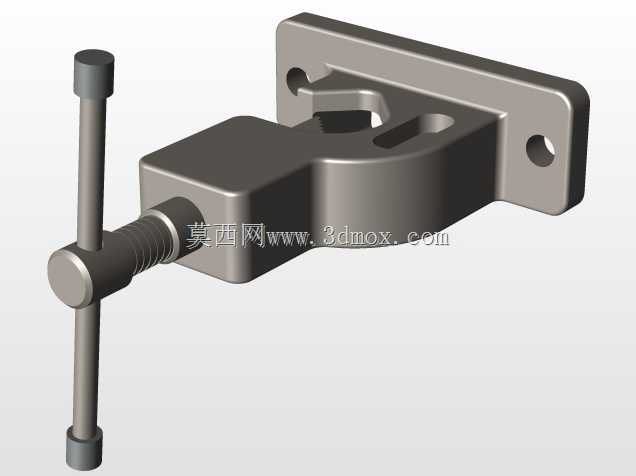

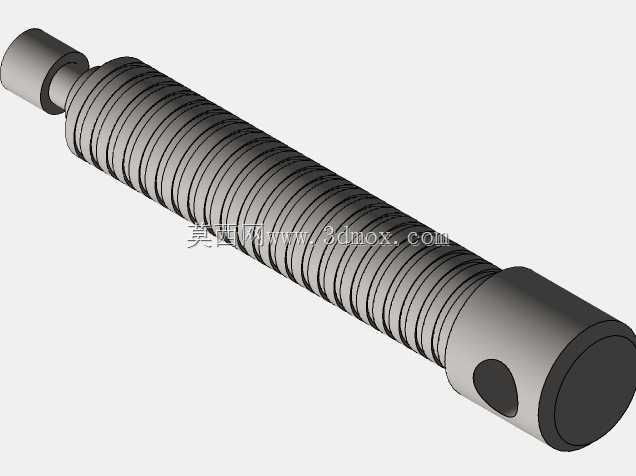

　　在现场管路预制、小型维修工位的管材加工作业里，这类台式手动管钳是工位上使用频率极高的夹持类工装，和手持管钳的作业逻辑不同，它通过底座固定在工作台面，能提供更稳定的夹持力，解放作业人员的双手，适配小口径金属管、硬质塑料管的锯切、套丝、管口倒角、局部焊接对位等多类工序，尤其适合水电安装工位、小型机修班组、教学实训车间的固定点位作业场景，避免手持夹持时的晃动偏差，降低管口加工的废品率。从结构设计逻辑来看，整个夹持机构采用螺旋进给的施力方式，顶部的T型操作杆通过梯形螺纹副连接压块，转动操作杆时，压块沿竖直导向槽做直线进给，配合底座上的V型固定钳口形成对管材的环抱夹持，梯形螺纹的自锁特性可以保证夹持状态下不会因为管材的加工振动出现松脱，

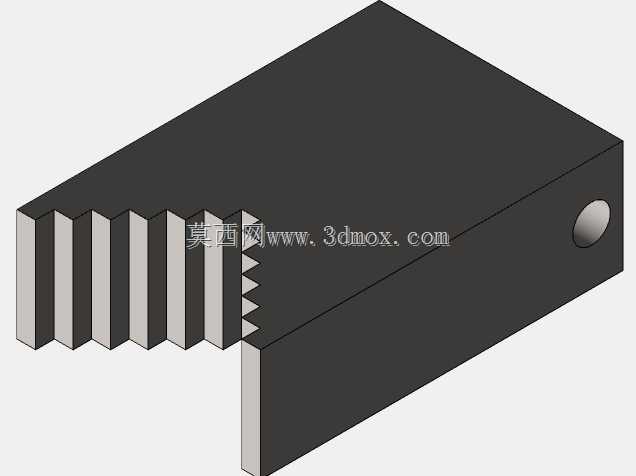

　　不需要额外增加锁止结构，简化了整体零件数量，降低后期维护的备件成本。钳口的V型开口设计做了适配性优化，开口角度经过反复校核，能够兼容一定直径范围内的圆管类工件，不需要频繁更换钳口配件，钳口咬合面做了齿形防滑处理，齿向沿管材轴向排布，既可以增大和管材外壁的摩擦力，避免管材受周向力时出现打滑转动，又不会因为齿形过深在薄壁管材表面留下过深的压痕，影响管材后续的装配密封性。底座部分采用带安装孔的平板式结构，四个安装孔分布在底座四角，安装时可以通过螺栓直接固定在木质或钢制工作台面上，安装边界需要预留操作杆的转动空间，操作杆的最大回转半径要避开工位周边的其他工具摆放区，避免转动操作杆时出现磕碰。整体外形采用立式布局，

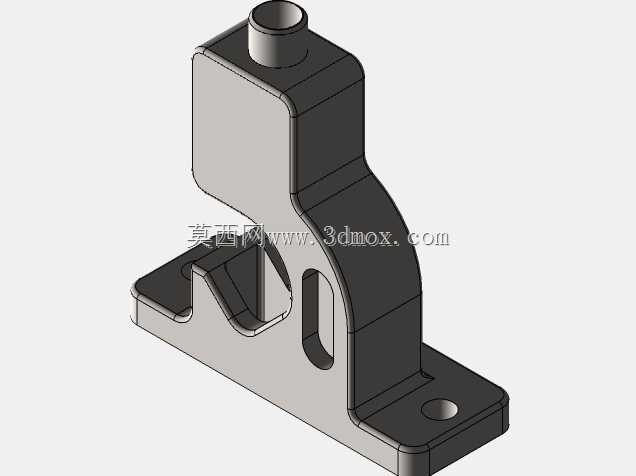

　　钳体主体和底座为一体化铸造结构，保证整体刚性，夹持受力时不会出现钳体变形，导向槽和压块的配合间隙控制在合理范围，既保证压块进给顺畅无卡滞，又不会因为间隙过大出现压块偏斜，导致管材夹持时出现轴线偏移，影响后续管口加工的同轴度。在实际使用场景中，这类工装不需要外接动力源，完全依靠手动操作，适合没有气源、电源的野外临时维修工位使用，操作门槛低，新入职的作业人员经过简单讲解就能掌握操作方法，转动操作杆的施力力臂经过优化，普通操作人员不需要借助加力杆就能提供足够的夹持力，适配常规小口径管材的加工夹持需求。钳体的排屑空间做了预留，管材加工产生的金属切屑、塑料碎屑可以顺着钳口下方的空隙直接落到工作台面，不会堆积在夹持机构内部影响进给顺畅度，

　　日常维护只需要定期在螺纹副、导向槽位置涂抹少量润滑脂，就能保证长期使用无卡滞。和普通台虎钳相比，这类管钳的钳口专门针对圆管类工件做了型面适配，夹持圆管时不会出现工件夹扁、打滑的问题，夹持接触面积更大，单位面积的压强更小，对薄壁管材的友好度更高，不会因为夹持力过大导致薄壁管变形报废，在小规格管路加工场景下的适配性远高于通用平口台虎钳。
