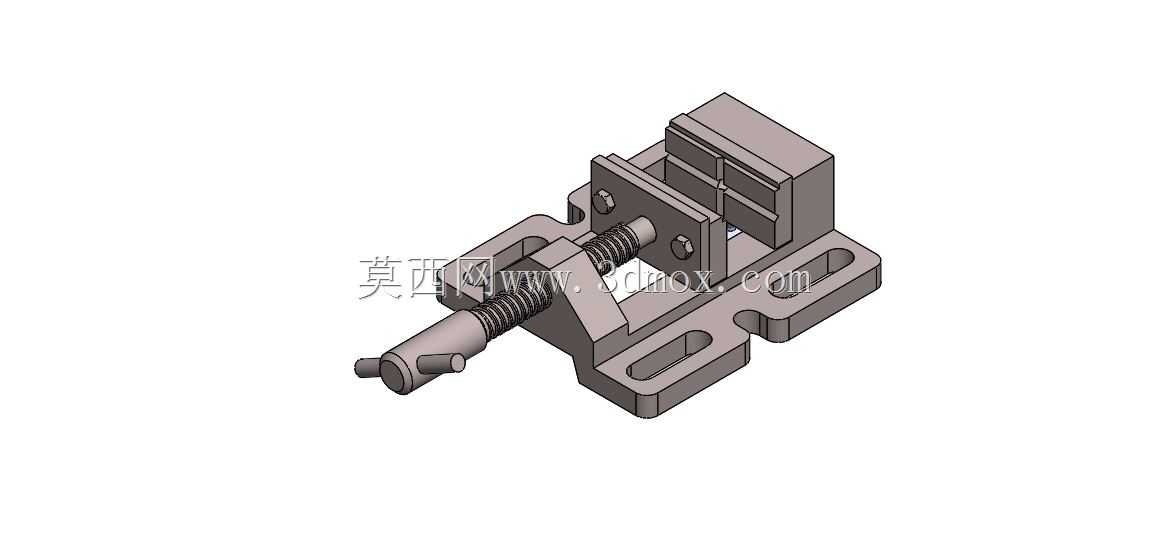

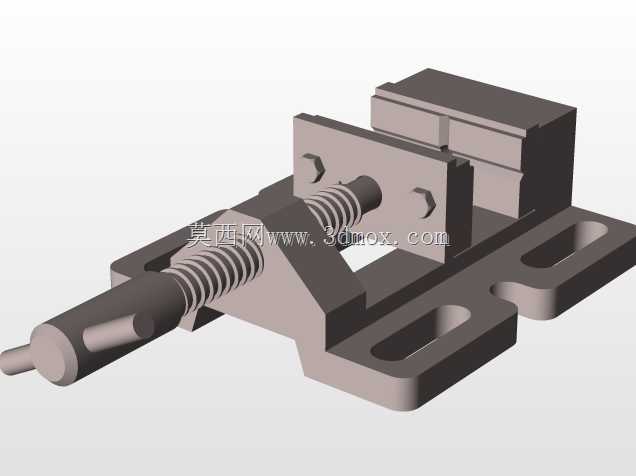

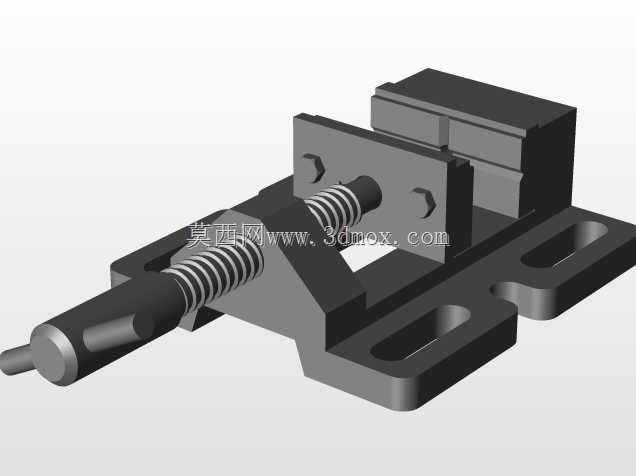

螺杆驱动式小型机用夹紧夹钳结构

　　这款手动螺杆式夹钳是工装夹具领域应用极广的通用夹紧元件，日常在小零件铣削工位、线切割装夹台、钳工修配工位、检测平台定位环节都能见到它的身影，核心作用是在加工、检测、装配过程中为工件提供稳定的夹持约束力，避免工件受切削力、装配外力作用出现位移，保证工序精度。从结构设计逻辑来看，它采用了最成熟的滑动螺旋传动方案，没有复杂的连杆或液压气动组件，整体由固定钳身、活动钳块、传动螺杆、导向压块、安装底座几个核心部分组成，固定钳身和安装底座为一体化铣削成型结构，底座上开设的两条长圆形安装槽是安装边界的核心设计，槽的长度方向与钳口开合方向垂直，安装时可以根据工作台的T型槽间距灵活调整固定位置，不需要额外制作过渡转接板，

　　适配大部分常规规格的机床工作台、工装平台的安装孔距。钳身的导向部分采用了双侧平面导向结构，活动钳块的两侧与固定钳身的导向槽采用小间隙配合，间隙控制在0.02-0.05mm区间，既保证活动钳块开合顺畅无卡滞，又能避免夹紧时钳块上翘，保证钳口的夹持面与安装底座的基准面垂直度控制在0.02mm以内，满足普通机加工的装夹精度要求。传动螺杆的端部设计有穿装手柄的径向通孔，配套的T型转动手柄可以在空间受限时拔出换向，适合狭小工位的操作，螺杆与活动钳块之间采用轴向限位连接，螺杆转动时只传递轴向推力不带动钳块转动，避免钳口转动划伤工件表面。钳口部分做了可拆卸式设计，两个钳口块通过内六角螺钉分别固定在活动钳块和固定钳身上，钳口的夹持面加工有交叉网纹，

　　增大夹持摩擦力的同时，磨损后可以单独更换钳口块，不需要整体报废夹钳，降低长期使用的维护成本。从安装边界尺寸来看，这类小型夹钳的底座总长度通常在120mm左右，底座宽度在60mm左右，钳身最大高度约50mm，钳口最大开合行程在40mm区间，适合夹持尺寸在50mm以内的小型块状、轴类零件，安装时只需要通过两个T型螺栓穿过底座的长槽与工作台固定即可，不需要复杂的调平步骤，因为底座的下平面和钳身的上平面在加工时一次性装夹铣削成型，自身的平面度可以保证在0.01mm以内，安装后不需要额外修磨基准面。在实际使用场景中，这类夹钳除了单独作为小型工装使用外，还可以多个组合使用，在焊接工位夹持小型焊接组件，在装配工位固定小型壳体类零件拧紧紧固件，

　　甚至在实验室的材料试样制备环节，也常用来固定待制样的小块材料，它的纯机械结构没有易损的电子或密封元件，日常维护只需要定期在螺杆螺纹和导向面涂抹少量润滑脂，就能保证长期使用无故障，不会像气动液压夹具那样存在密封件老化、气源压力波动影响夹紧力的问题。设计这款夹钳的三维结构时，需要重点关注几个配合尺寸的公差：首先是螺杆与固定钳身的螺纹配合，采用梯形螺纹传动，比普通三角螺纹的耐磨性更好，承载能力更强，螺纹的配合间隙不能过大，否则夹紧时会出现旷量，导致夹持刚性不足；其次是活动钳块与导向槽的配合，不能过紧，否则在有切削液、铁屑进入导向面时容易出现卡滞，也不能过松，否则夹紧时钳口会出现偏斜，导致工件夹不垂直；另外底座安装槽的宽度要适配常用的M8、M10T型螺栓尺寸，槽的两端要做倒角处理，方便螺栓穿装，钳身的所有棱边都做了C1的倒角，避免操作时划伤操作人员。很多新手在建模这类夹钳时容易忽略螺杆的轴向限位结构，实际上在固定钳身的螺杆穿出位置，设计有一个轴向定位的台阶，配合螺杆端部的轴用挡圈，限制螺杆的轴向窜动，保证转动螺杆时活动钳块能平稳进退，不会出现螺杆跟着前后窜动的问题。还有钳口的网纹设计，网纹的齿深控制在0.5mm左右，齿距1mm，既保证足够的摩擦力，又不会在软质工件表面留下过深的夹痕，针对铜、铝等软质工件的夹持需求，还可以在钳口处加装铜质或者尼龙材质的软钳口垫，直接套在原有钢钳口上即可，不需要改动夹钳本身的结构。
