在常规机械加工车间的钻削工序里,轴类、套类零件的径向孔加工一直是容易出现位置偏差、装夹效率偏低的环节,这类零件的径向孔往往承担着穿装定位销、连接紧固件、通油通气的功能,孔位的同轴度、与轴线的垂直度偏差会直接影响后续装配精度,甚至导致整套传动组件出现卡滞、密封失效的问题。这套钻径向孔的附件,就是针对台式钻床、立式钻床的工作台安装场景设计的配套工装,不需要对原有钻床设备做结构改造,直接通过底座的定位槽配合T型螺栓就能固定在钻床工作台上,适配多数常规规格的台式、立式钻床的安装尺寸边界。
从实际使用场景来看,这套工装主要解决的是小批量轴类、盘套类零件径向孔加工时的快速装夹定位问题,不需要每次划线找正,也不需要搭配复杂的专用卡具,操作工人只需要将待加工工件穿入定位套的内孔,调整好轴向位置之后,扳动侧面的夹紧手柄就能完成工件的锁紧,整个装夹过程耗时不超过十秒,相比传统的压板压紧、V型铁找正的装夹方式,能大幅降低辅助加工时间,同时避免人工找正带来的孔位角度偏差。工装的主体结构采用分体式设计,底座为整体铸铁加工件,底部设置有与钻床工作台T型槽匹配的定位凸台,安装时只需要将凸台卡入工作台的T型槽内,拧紧两个固定螺栓就能完成工装的定位,不需要反复打表找正工装本身的位置,底座的上平面经过精磨处理,平面度控制在0.02mm以内,保证上部的定位组件与钻床主轴的垂直度要求。

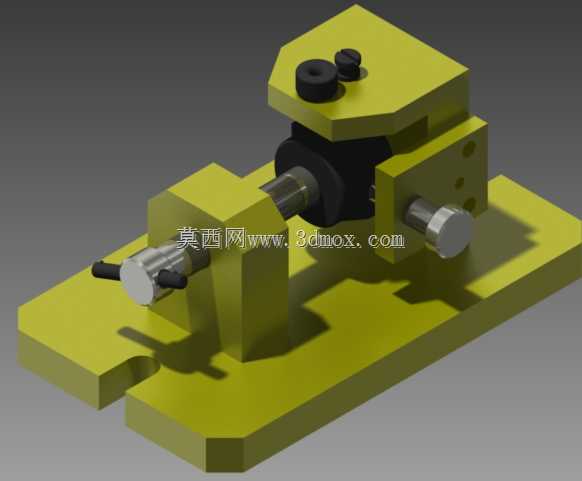

上部的定位组件分为固定支座和滑动支座两部分,固定支座直接通过内六角螺栓固定在底座的一端,上面安装有带手柄的夹紧顶杆,顶杆的前端可以根据待加工工件的直径更换不同规格的V型压头或者平压头,适配不同直径的轴类零件装夹;滑动支座可以沿着底座上的导向槽做水平方向的调整,调整到位之后通过侧面的锁紧旋钮固定位置,滑动支座上同样安装有可更换的定位衬套,衬套的内孔直径可以根据待加工工件的外径选配,保证工件穿入之后的径向间隙控制在0.01mm以内,避免加工过程中工件出现晃动。工装的上部设置有钻模板组件,钻模板通过两个立柱支撑在工件的正上方,钻模板上的钻套孔位置经过精确计算,对应工件径向孔的中心位置,加工时钻头沿着钻套的内孔进给,就能保证孔的位置精度,钻套采用可拆卸的快换结构,根据加工孔径的不同可以更换对应内径的钻套,不需要更换整套钻模板,降低了工装的后续使用成本。
在设计思路上,这套工装没有采用复杂的气动、液压夹紧结构,全部采用手动机械夹紧的方式,一方面是考虑到小批量加工场景下的成本控制,不需要额外配置气源、液压站等辅助设备,另一方面手动结构的可靠性更高,在车间多粉尘、多切削液的使用环境下不容易出现故障,日常维护只需要定期给导向面、夹紧螺杆加注润滑脂即可。工装的整体外形尺寸控制在长220mm、宽120mm、高110mm左右,不会占用钻床工作台过多的操作空间,安装之后工人的操作空间充足,装卸工件时不会与工装的其他部件发生干涉。滑动支座的调整行程为80mm,可以装夹的工件轴向长度范围在30mm到100mm之间,搭配不同规格的定位衬套和压头,可以装夹的工件直径范围在6mm到40mm之间,覆盖了常规机械加工中多数小型轴类、套类零件的径向孔加工需求。
从加工精度保障的角度来看,这套工装的所有配合面都经过了精加工处理,导向槽与滑动支座的配合采用H7/g6的间隙配合,既保证滑动调整的顺畅性,又不会出现过大的间隙导致定位偏差;钻模板上的钻套孔与工件定位内孔的中心垂直度控制在0.015mm以内,钻套的内孔与外圆的同轴度控制在0.008mm以内,能够保证加工出的径向孔与工件轴线的垂直度满足IT7级的精度要求,孔位的轴向位置偏差可以控制在0.05mm以内,完全能够满足常规机械零件的径向孔加工精度要求。在实际使用过程中,工人可以根据加工需求,在钻模板上加工多个不同位置的钻套孔,实现同一工件上多个不同角度、不同轴向位置径向孔的加工,只需要调整工件的周向角度或者滑动支座的轴向位置,配合对应的钻套就能完成加工,不需要重新制作新的工装,拓展了工装的适用范围。工装的所有外露金属部件都做了发黑防锈处理,能够抵御车间内切削液、潮气的侵蚀,延长工装的使用寿命,夹紧手柄和锁紧旋钮都采用了滚花防滑设计,工人佩戴劳保手套操作时也不会出现打滑的问题,操作手感顺畅,不需要使用额外的扳手等工具就能完成所有的夹紧、调整操作,降低了工人的操作强度。
