鸭式布局喷气式飞机气流模拟三维设计

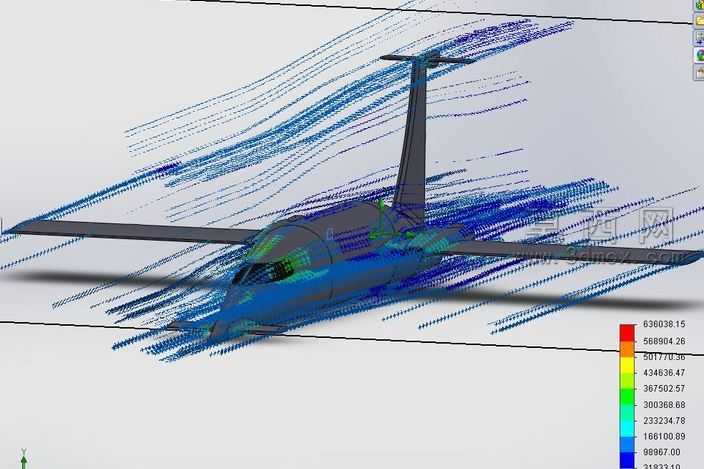

本作品围绕鸭式布局喷气式飞行器开展全机外流场三维建模与仿真模拟设计，依托三维建模平台完成飞行器本体的几何结构搭建，精准还原鸭式布局的气动外形特征：机身采用流线型曲面建模，保证曲面连续性以贴合真实飞行器的气动修形逻辑，前置鸭翼与主翼的相对位置、安装角度严格匹配鸭式布局的气动设计要求，尾翼结构按照常规垂尾形式完成参数化建模，机翼部分严格遵循矩形翼的几何参数完成翼型、翼展、弦长的尺寸定义，确保几何模型与设计设定的矩形机翼特征完全一致。在完成飞行器实体建模的基础上，搭建外流场仿真计算域，对机身近壁面区域进行网格加密处理，保证边界层流场的计算精度，远场区域采用渐变网格划分平衡计算效率与仿真精度。仿真设定来流介质为标准空气，来流速度设定为1000米每秒，通过计算流体动力学求解完成全机流场的迭代计算，最终通过流线可视化方式呈现全机流场分布特征：不同速度区间的流线采用对应色阶的色彩映射，从低速到高速匹配蓝到红的渐变色彩，直观展现气流流经鸭翼、机身、主翼、尾翼等不同结构时的流动轨迹、速度变化与涡系分布特征，清晰呈现鸭式布局下前置鸭翼与主翼之间的气流干扰效果，以及机身表面附面层的发展规律、机翼上下表面的流速差异。整个建模与仿真过程严格遵循空气动力学仿真的规范流程，实体模型的结构完整性、流场网格的划分合理性、边界条件的设定准确性均经过反复校验，可视化渲染阶段调整流线的显示密度与透明度，既保证流场细节的完整呈现，也不会遮挡飞行器本体的结构轮廓，最终呈现的效果可直观展示鸭式喷气飞机在高速来流条件下的全机流场特性，为鸭式布局飞行器的气动特性分析、外形优化设计提供直观的可视化参考，也可作为空气动力学教学、流场仿真演示的具象化三维素材，帮助理解飞行器外流场的流动规律与不同气动布局的流场差异。
