方形嵌入式感应读卡传感装置结构设计

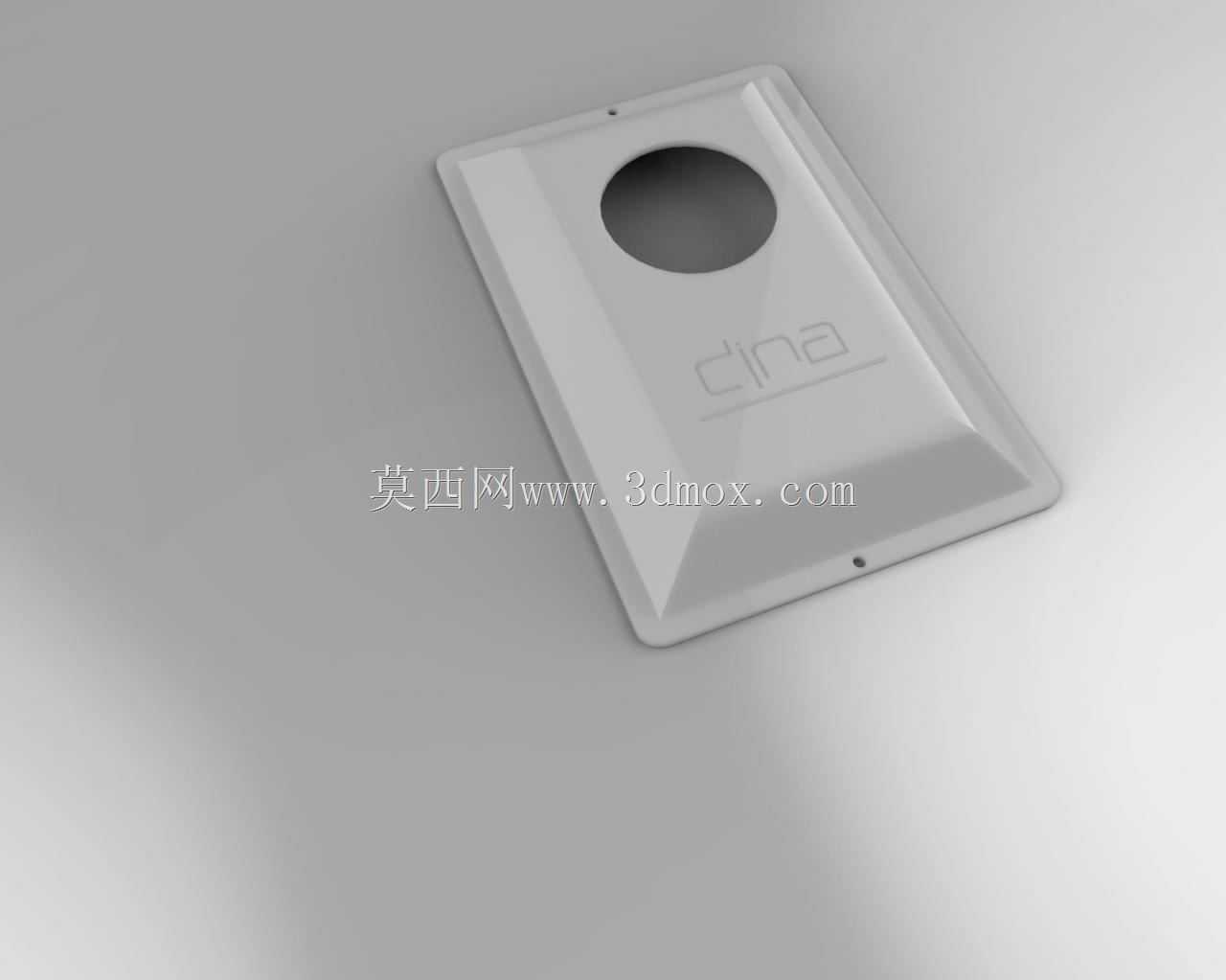

　　这类方形薄款感应装置常被用在楼宇单元门、办公区通道闸、实验室权限管控点位的身份核验环节，日常使用中人员只需将对应权限的卡片贴近装置正面感应区域，即可完成身份信息的读取与核验，触发后续的门体解锁、闸机放行动作，相比传统的插卡式读卡设备，非接触的识别方式能减少部件磨损，也能提升通行核验的效率，适配高频次通行的出入口场景。从结构设计层面看，整体采用方正的薄型壳体造型，正面做了微斜的坡面过渡，既可以避免直角边缘的磕碰风险，也能让正面的感应标识区域处于人员站立时的自然视线范围内，无需刻意低头寻找识别区域。正面居中预留的圆形开孔是感应天线的对位区域，设计时特意将开孔位置设置在壳体几何中心偏上的位置，匹配人员持卡片时的自然抬手高度，

　　减少读卡时的对位偏差。壳体表面做了细微的磨砂纹理处理，既可以减少日常使用中指纹、划痕的残留，也能避免光滑表面在强光下产生反光，影响标识的辨识度。壳体上下边缘预留的细小定位孔，是安装时的螺丝固定点位，两个点位沿壳体竖向中轴线对称分布，安装时可直接嵌入墙面或闸机面板的预开方槽内，通过背面的卡扣或正面的固定螺丝完成锁紧，不会突出安装面过多，避免通行时被剐蹭损坏。设计这类传感装置的壳体时，首先要考虑内部感应天线的信号穿透性，正面覆盖的壳体壁厚要控制在合理区间，过厚会削弱射频信号的传输距离，导致读卡灵敏度下降，过薄则会降低壳体的结构强度，容易在安装或外力触碰下出现变形。壳体内部设置了多道纵横的加强筋，既可以提升薄型壳体的抗形变能力，

　　也能为内部的电路板、感应线圈提供定位支撑，避免运输或使用过程中内部部件出现移位。正面的标识区域采用下沉式的凹槽设计，后期可通过丝印或粘贴标识片标注品牌或使用提示，标识片嵌入凹槽后与壳体表面齐平，不会出现边缘起翘的问题。在安装边界的考量上，这类装置的嵌入槽尺寸需要比壳体外形尺寸预留0.2-0.5mm的安装间隙，方便安装时的对位调整，同时间隙处可填充密封胶条，提升户外安装场景下的防尘防水能力，避免雨水、灰尘从安装缝隙进入壳体内部影响电路稳定性。壳体的背面预留了走线槽位，方便供电与信号线的排布，安装时线缆可直接从墙面预埋的穿线管接入装置背面的接线端口，无需在壳体侧面额外开孔，保证壳体整体的外观完整性。实际选型应用时，

　　这类薄款方形传感装置适配标准86型底盒的安装尺寸，可直接替换传统的开关面板位置，无需在墙面额外扩孔，降低老旧点位改造的施工成本。感应区域的圆形开孔直径经过匹配调试，刚好覆盖内部线圈的有效感应范围，避免无效的壳体区域占用正面空间，也能让用户直观判断读卡的有效区域，减少无效的读卡尝试。坡面的倾斜角度经过人体工学验证，当装置安装在距离地面1.2-1.4米的常规高度时，正面坡面刚好正对站立人员的持卡片位置，信号传输路径最短，读卡响应速度最快。壳体的边角做了小半径的圆角处理，既保留了方正造型的简洁感，也能避免安装和维护过程中边角划伤施工人员。在结构强度验证环节，这类壳体需要承受一定的正面按压力度，日常使用中难免会有人员倚靠或硬物触碰，内部的加强筋分布刚好对应正面受力的主要区域，可将外力分散到整个壳体框架，避免局部受力出现开裂。
