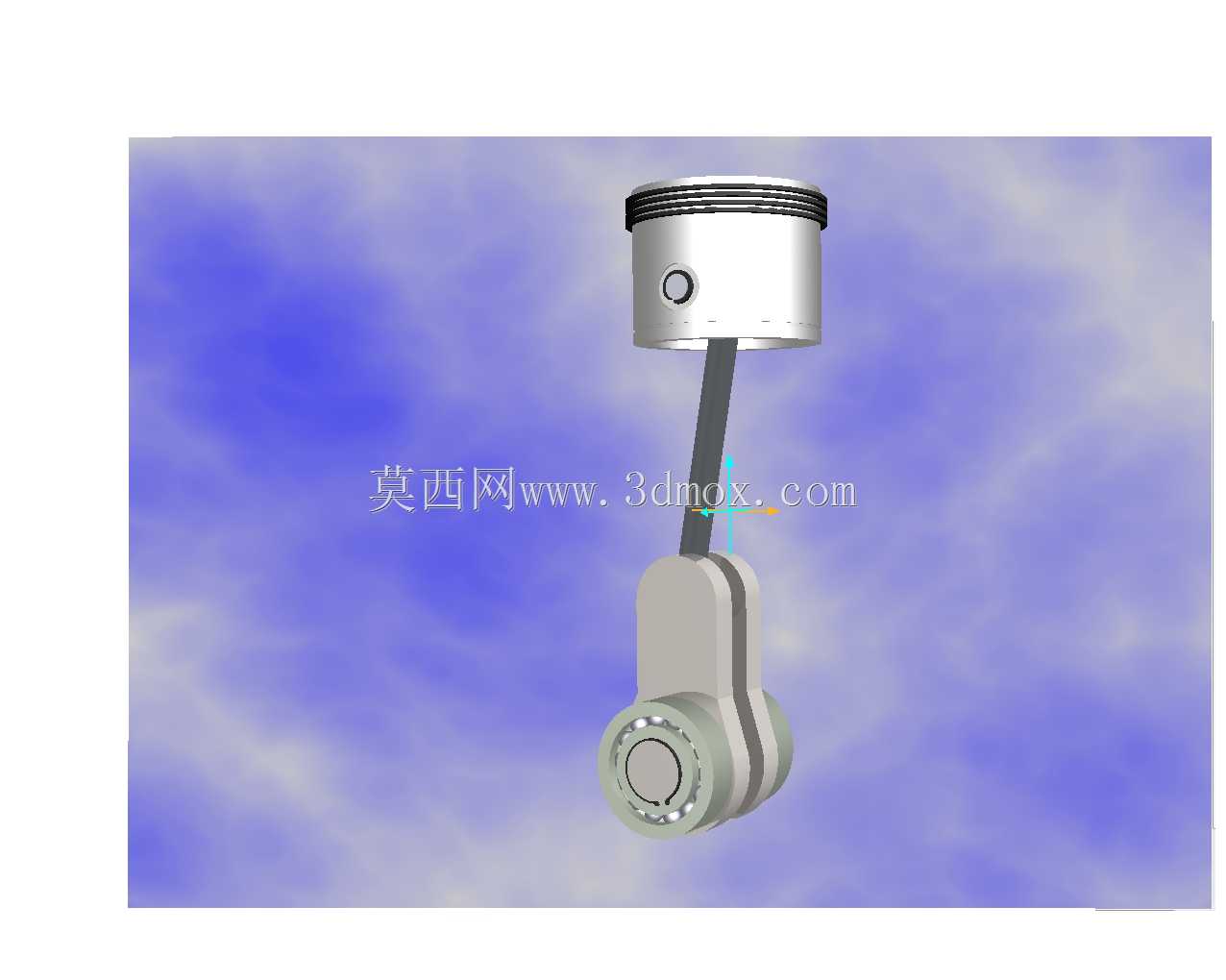

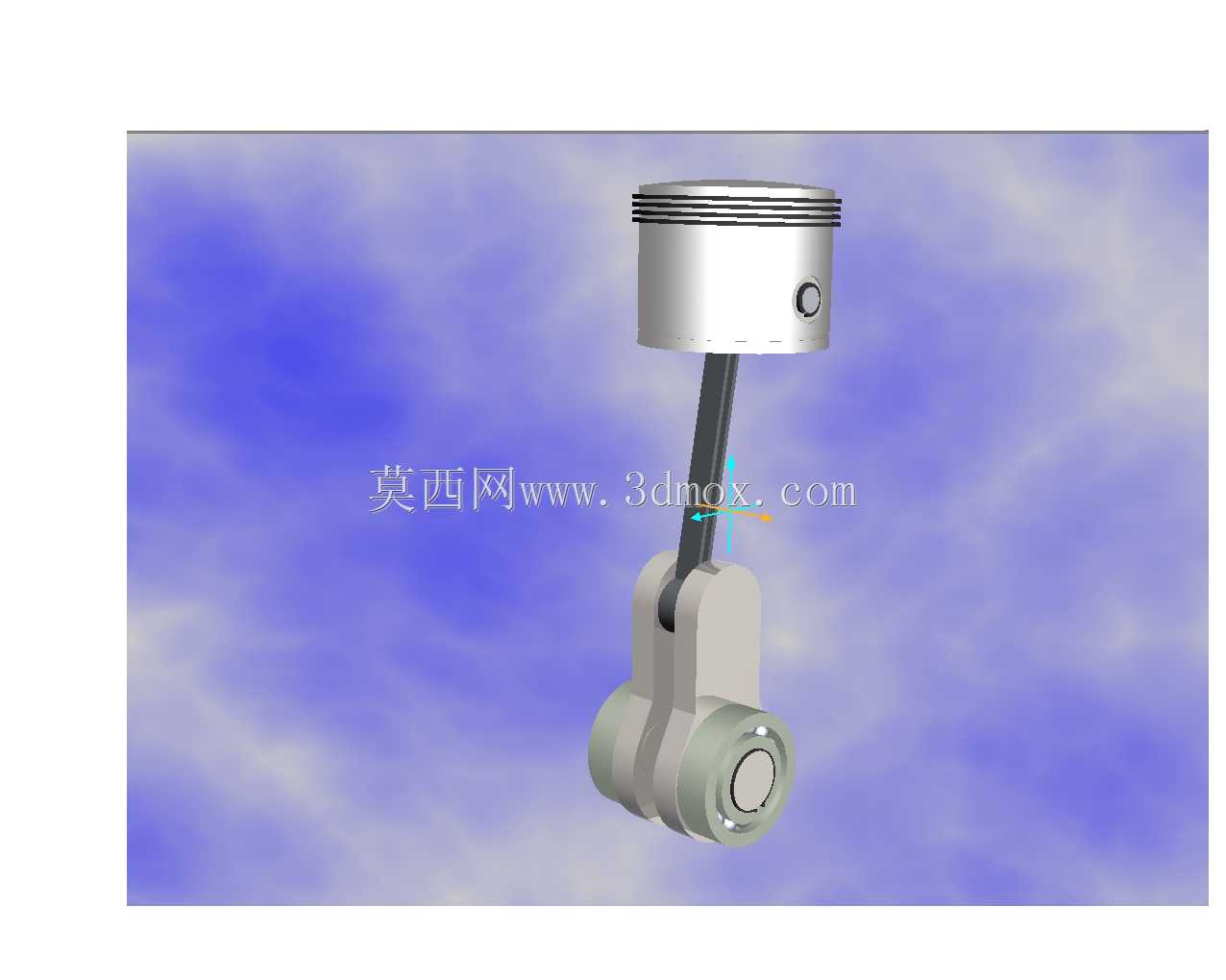

内燃机曲柄连杆活塞传动结构

项目分类:通用机械零部件 发布时间:2022-03-03 ID:562945
  • 内燃机曲柄连杆活塞传动结构
  • 内燃机曲柄连杆活塞传动结构
  • 内燃机曲柄连杆活塞传动结构

  这套曲柄活塞传动结构是往复式动力机械的核心做功单元,日常在小型通用汽油机、单缸柴油机、微型空气压缩机这类设备里随处可见,核心作用是把活塞承受的气体爆发压力通过连杆传递给曲柄轴,最终把活塞的直线往复运动转化为曲轴的旋转扭矩输出,是整套设备动力输出的核心执行部件。从结构设计逻辑来看,活塞部分采用了带环槽的圆柱结构,顶部环槽用来安装气环与油环,气环负责密封燃烧室的高压燃气,避免做功行程的气体泄漏影响压缩比,油环则负责刮除缸壁上多余的润滑油,防止机油窜入燃烧室造成积碳。活塞销孔采用偏置设计,能在做功行程中减小活塞对缸壁的侧向敲击力,降低整机运行的噪声与缸套偏磨风险,活塞内部的加强筋布局在保证结构强度的前提下,尽可能降低了往复运动件的质量,

  减小高转速下的往复惯性力。连杆部分采用了工字型截面的杆身设计,相比等直径圆杆结构,工字型截面在相同重量下能获得更高的抗弯、抗扭刚度,能承受做功行程中气体压力带来的冲击载荷,以及高速往复运动产生的惯性力。连杆小头通过活塞销与活塞铰接,配合铜套或者滚针轴承减小铰接处的摩擦磨损,连杆大头采用剖分式结构,和曲柄销配合处安装了滚动轴承,相比滑动轴承结构,滚动轴承的摩擦阻力更小,启动阻力低,更适合小型通用动力设备的使用场景,剖分面的定位结构能保证连杆盖安装时的位置精度,避免运行中出现错位导致的轴颈偏磨。曲柄部分采用了偏心配重结构,配重块的质量经过动平衡匹配,能抵消活塞与连杆往复运动产生的一阶惯性力,降低整机运行时的振动水平,

  曲柄轴的输出端预留了键槽或者安装法兰,能直接连接飞轮、传动带轮或者负载输入轴,不需要额外做转接结构。从安装边界来看,活塞的外径尺寸和配套缸套的内径采用间隙配合,配合间隙根据材质热膨胀系数设定在合理区间,保证热机状态下活塞不会在缸套内卡滞,冷机状态下也不会因为间隙过大出现敲缸、漏气问题。连杆的长度决定了整机的压缩比与活塞行程,设计时需要匹配燃烧室的容积参数,保证压缩比符合动力设备的设计要求,曲柄的偏心距直接决定活塞的行程长度,偏心距的加工精度会直接影响活塞的上下止点位置,进而影响气门正时与喷油正时的匹配精度。实际应用场景中,这套结构除了用在内燃机上,稍作改动就能用在柱塞泵、隔膜泵这类需要把旋转运动转化为直线往复运动的设备上,

  只需要调整曲柄的偏心距、连杆的受力方向,就能适配不同的行程需求与负载工况。设计过程中需要重点关注运动件的润滑路径,活塞销、连杆轴承、曲柄轴轴承这些摩擦副都需要预留润滑油道或者飞溅润滑的空间,保证高转速运行时摩擦面能形成稳定的油膜,避免出现干磨导致的零件烧蚀。另外所有运动件的重量公差需要控制在很小的范围内,同一台设备的活塞、连杆重量差不能超过设计阈值,否则运行时会产生额外的不平衡振动,缩短轴承与缸套的使用寿命。这套结构的三维建模过程中,需要重点验证运动干涉情况,模拟活塞从下止点到上止点的全行程运动,检查连杆在摆动过程中会不会和缸套下沿、曲轴箱内壁发生碰撞,同时要确认活塞在上止点时和气缸盖的余隙高度符合设计要求,余隙过小会导致活塞碰撞气门或者缸盖,余隙过大会导致压缩比不足,动力输出下降。
